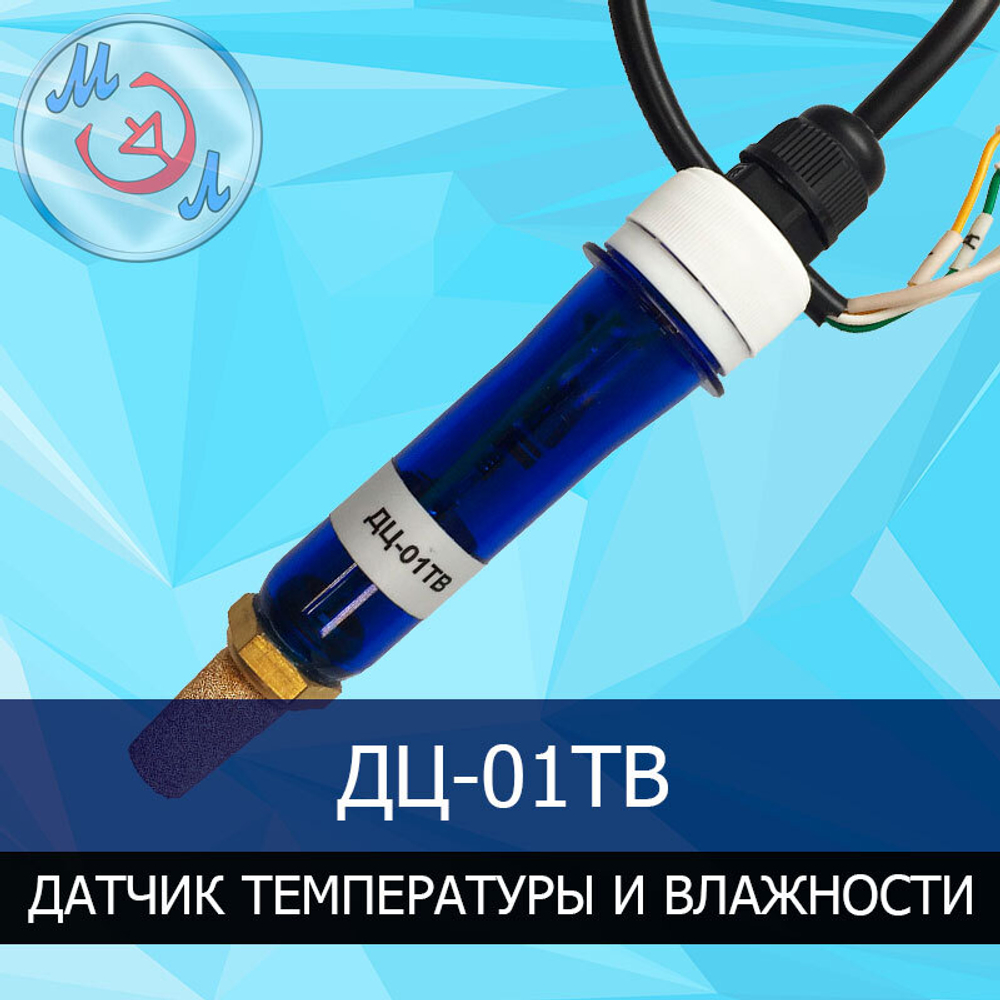

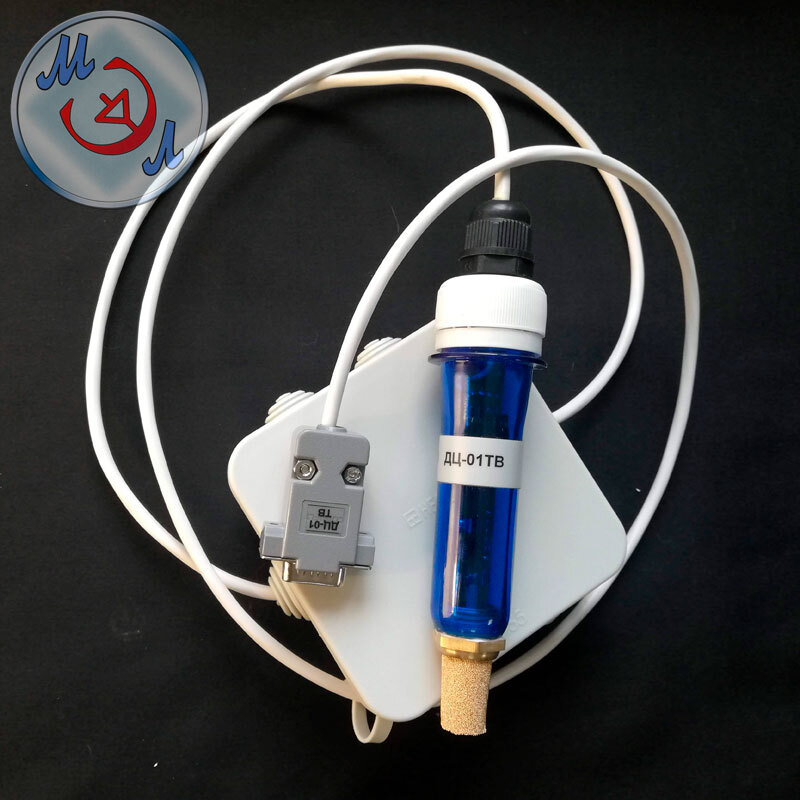

Цифровой датчик температуры и влажности ДЦ-01ТВ
Датчик ДЦ-01ТВ предназначен для непрерывного измерения:
- температуры воздуха;
- относительной влажности воздуха.
Измерения выполняются в неагрессивной воздушной среде.
Датчик используется совместно с блоками управления БМИ-Ф-15.430М, БМИ-Ф-15.430Ф и блоком управления микроклиматом БУМК-16.
Обмен данными между датчиком и блоком управления осуществляется по цифровому интерфейсу RS-485 с использованием протокола «Микроэл-2».
Измеренные значения температуры и относительной влажности передаются в блок управления, отображаются на его дисплее и используются системой автоматики:
- в инкубационном оборудовании — для контроля и регулирования температурно-влажностного режима;
- в птичниках — для контроля и регулирования температуры и влажности воздуха в составе системы управления микроклиматом.
В уличном исполнении датчик ДЦ-01ТВ комплектуется защитным кожухом.
Особенности цифрового измерения
ДЦ-01ТВ передаёт измеренные значения температуры и относительной влажности непосредственно в систему автоматического управления.
В отличие от психрометрических приборов, требующих визуального считывания показаний и последующего определения относительной влажности, ДЦ-01ТВ непосредственно измеряет относительную влажность и передаёт полученное значение в цифровом виде в блок управления.
Это позволяет использовать данные датчика в автоматических алгоритмах:
- контроля температуры;
- регулирования нагрева, охлаждения и вентиляции;
- контроля и регулирования относительной влажности;
- аварийной сигнализации при нарушении заданного режима.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 5 В |
| Интерфейс связи с блоком управления | RS-485 |
| Протокол связи | «Микроэл-2» |
| Максимальная длина кабеля | 150 м |
| Диапазон измерения температуры | от +10 до +55 °С |
| Точность измерения температуры | 0,1 °С |
| Время отклика по температуре (термическая реакция) | не более 30 с |
| Диапазон измерения относительной влажности | от 20 до 90 % |
| Точность измерения относительной влажности | 1 % |
| Автоматическая просушка сенсора при подаче питания | 12 с |
| Степень защиты оболочки | IP54 по ГОСТ 14254 |
| Класс допуска по измерению температуры | А |
Примечание
Класс допуска А относится к измерению температуры и определяет максимально допустимое отклонение показаний датчика от действительного значения температуры.

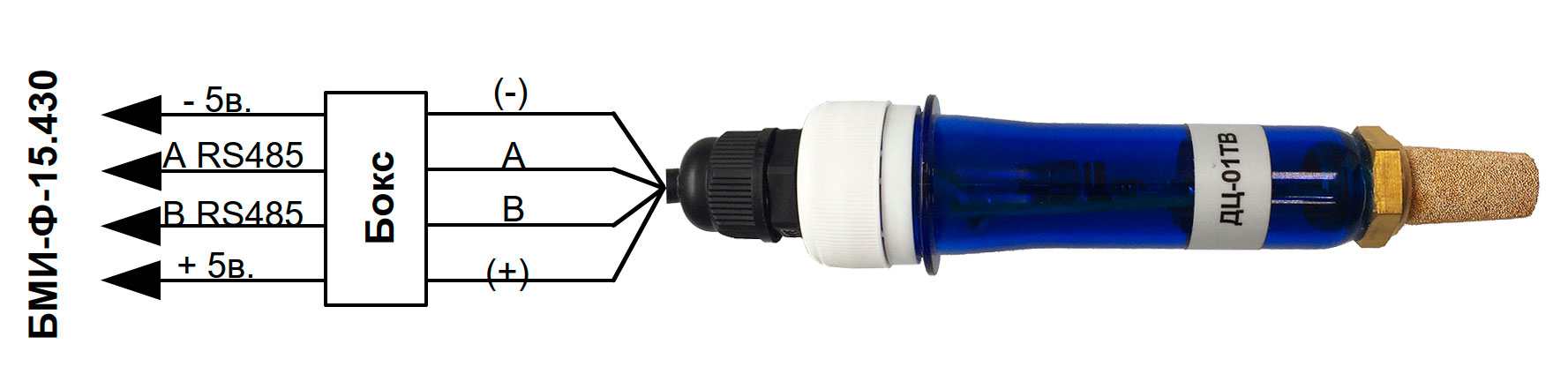

Схема подключения ДЦ-01ТВ
Установка датчика ДЦ-01ТВ в модернизированных инкубаторах
При установке датчика ДЦ-01ТВ в инкубаторы, модернизированные системой управления «Микроэл», включая ИУП-Ф-45, ИУВ-Ф-15, Универсал-55 и другие модели, выполните следующие действия.
-
Установите датчик ДЦ-01ТВ на боковой стенке внутри инкубационной камеры рядом с датчиком влажности БЧ-2М1.
-
На крыше инкубационной камеры установите распределительную коробку:
- на расстоянии 25 см от переднего края камеры;
- на расстоянии 10 см от бокового края камеры.
-
Просверлите в крыше инкубатора отверстие диаметром 10 мм для ввода кабеля датчика.
-
Проденьте кабель датчика через отверстие в крыше изнутри инкубационной камеры.
-

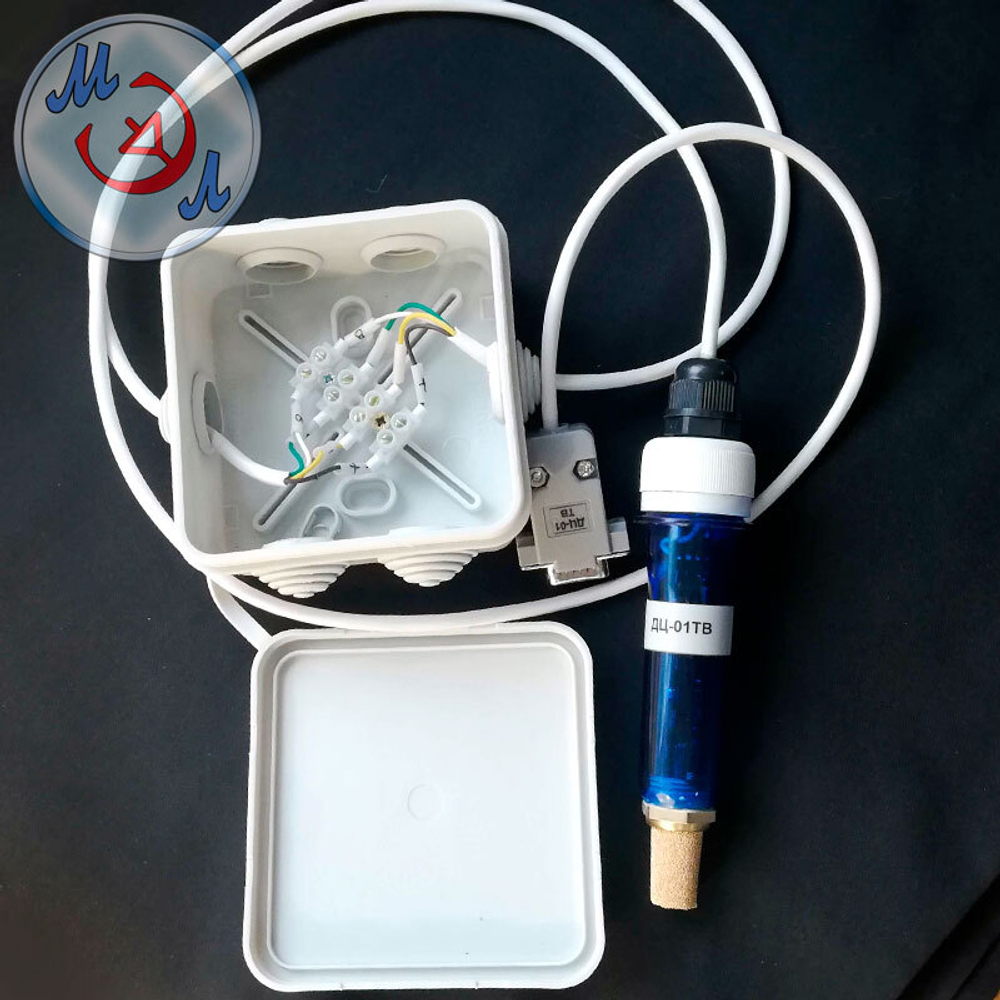

Подключите провода датчика в распределительной коробке в соответствии с номерами контактов.
-
На боковой стенке внутри инкубационной камеры закрепите клипсу для фиксации датчика и установите в неё датчик ДЦ-01ТВ.
-
Подключите разъём жгута, выходящего из распределительной коробки, к разъёму на задней стенке блока БМИ, обозначенному «ДЦ-01ТВ».
Указания по поверке
Поверка датчика производится в соответствии с ГОСТ 8.461-2009.
Рекомендуемый межповерочный интервал — 2 года.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие датчика требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 12 месяцев.
