Датчик оборотов вентилятора для инкубатора

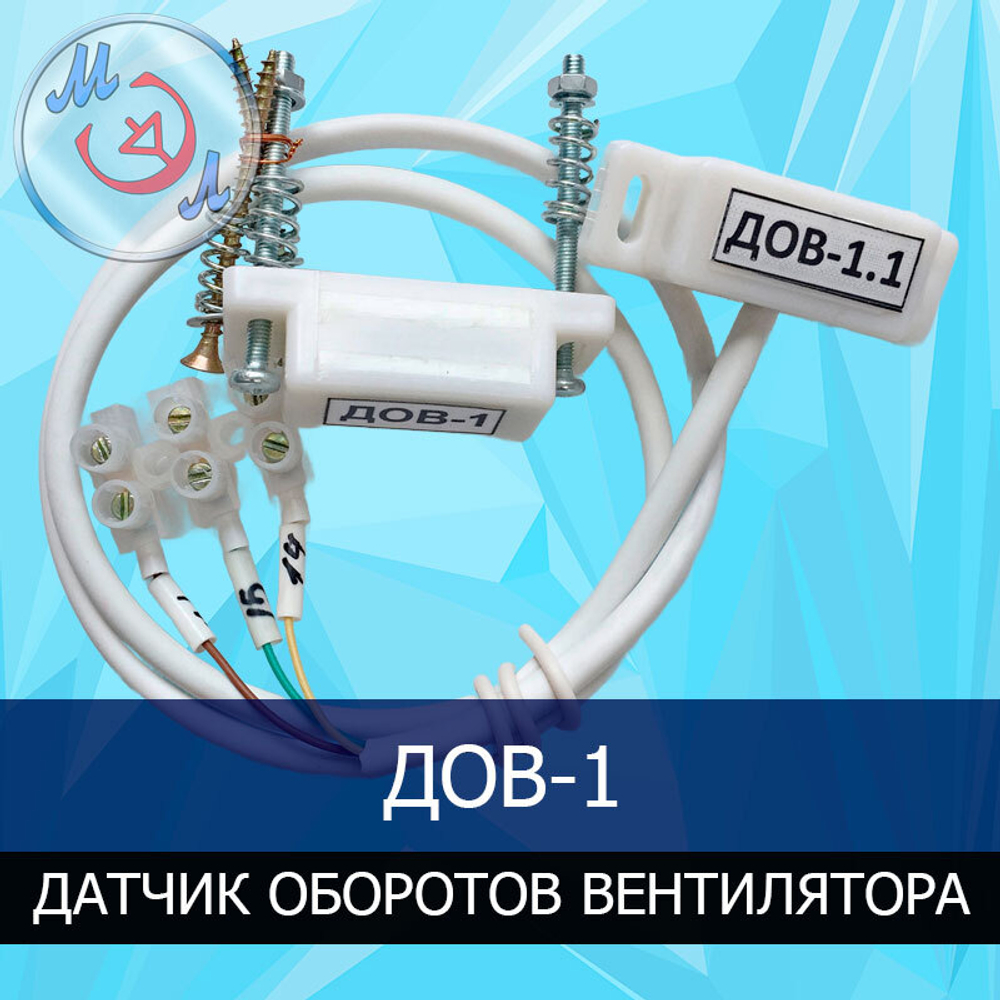

Датчик оборотов вентилятора ДОВ-1

Назначение

Датчик оборотов вентилятора ДОВ-1 и его ответная часть ДОВ-1.1 представляют собой комплект оборудования для контроля работы вентиляционной системы в промышленных инкубационных камерах российского производства.

Возможности

• Основной функционал: измерение количества оборотов вентилятора в нормальном режиме работы;
• Аварийная функция: передача сигнала о нештатной остановке вентилятора на дисплей блока управления и в систему диспетчеризации.

Совместимость

Датчик обеспечивает корректную работу в связке со следующими блоками управления:

• БМИ-Ф-15.430М;
• БМИ-Ф-15.01.

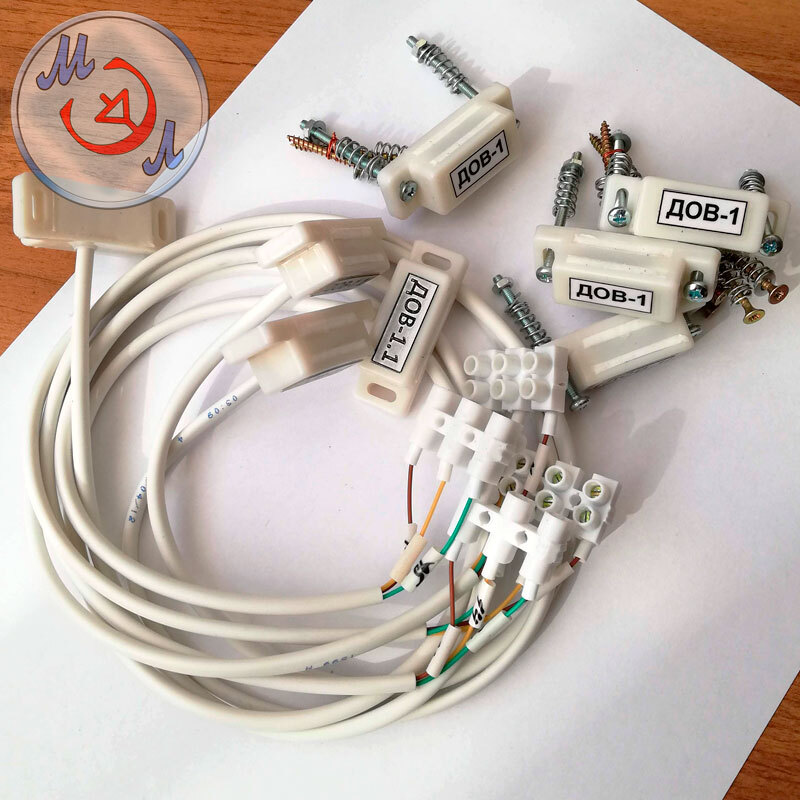

Комплектация

• Герконовый датчик ДОВ-1.1 со жгутом;
• Магнит ДОВ-1.

ДОВ-1 и ДОВ-1.1 поставляются в комплекте, что обеспечивает полную готовность к монтажу и эксплуатации.

Напряжение питания

• 24 вольта.

Установка датчика оборотов

1. Закрепите геркон на задней стенке инкубатора саморезами 3×30 мм. При установке пружина должна располагаться между корпусом геркона и стенкой инкубатора.
2. Если геркон используется без датчика потока воздуха, подключите его к проводам вместо датчика потока.
3. Установите магнит на спице колеса параллельно геркону (см. схему). Крепления магнита и геркона должны находиться на одной оси. Магнит рекомендуется располагать как можно ближе к оси вращения колеса.
4. Разметьте места крепления магнита, просверлите отверстия сверлом диаметром 3,5 мм и закрепите магнит винтом 3×30 мм с гайкой. При этом пружина должна располагаться между магнитом и колесом.
5. После установки отрегулируйте взаимное положение геркона и магнита. Расстояние между ними должно составлять 5–10 мм.

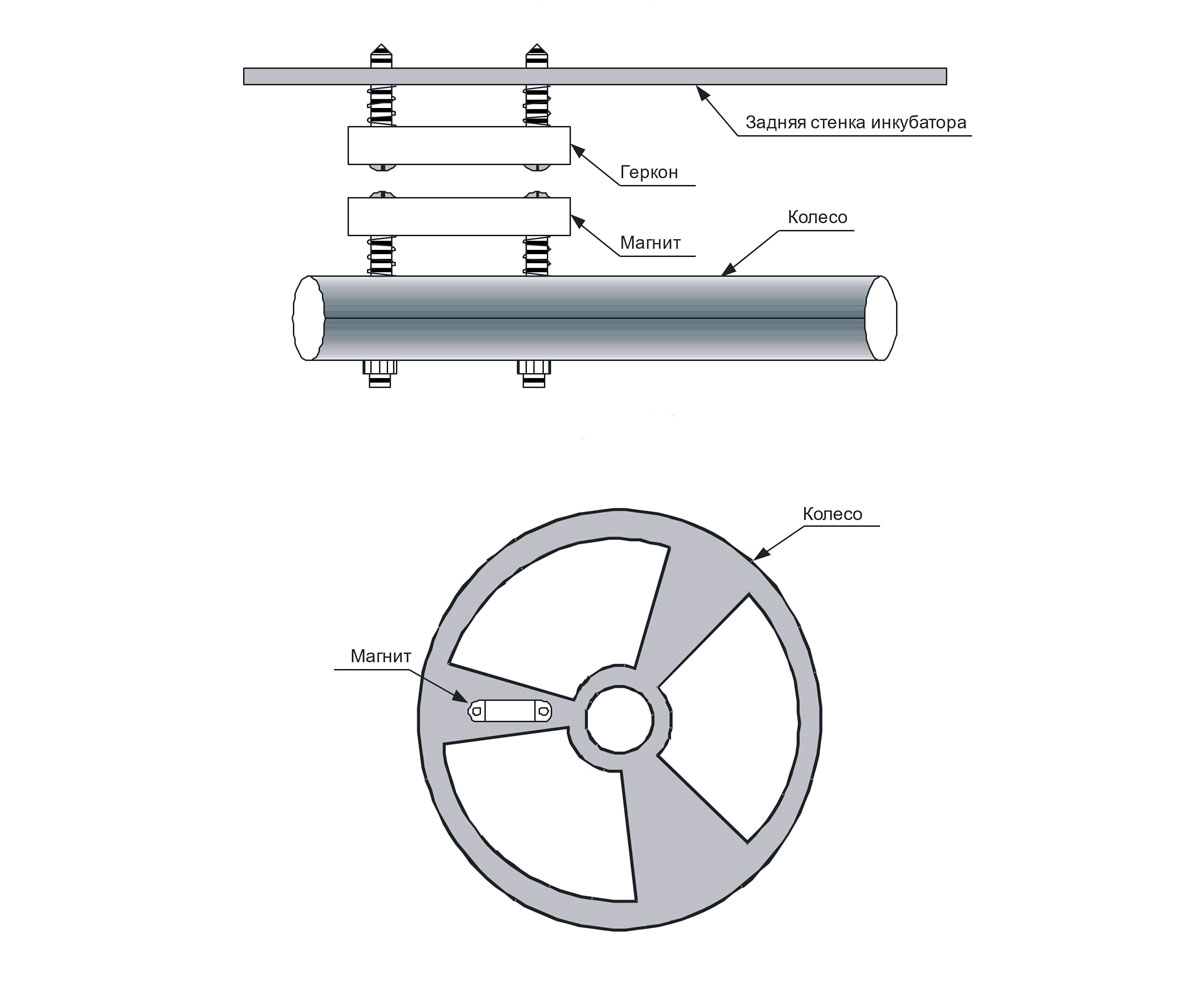

Схема монтажа датчика оборотов
