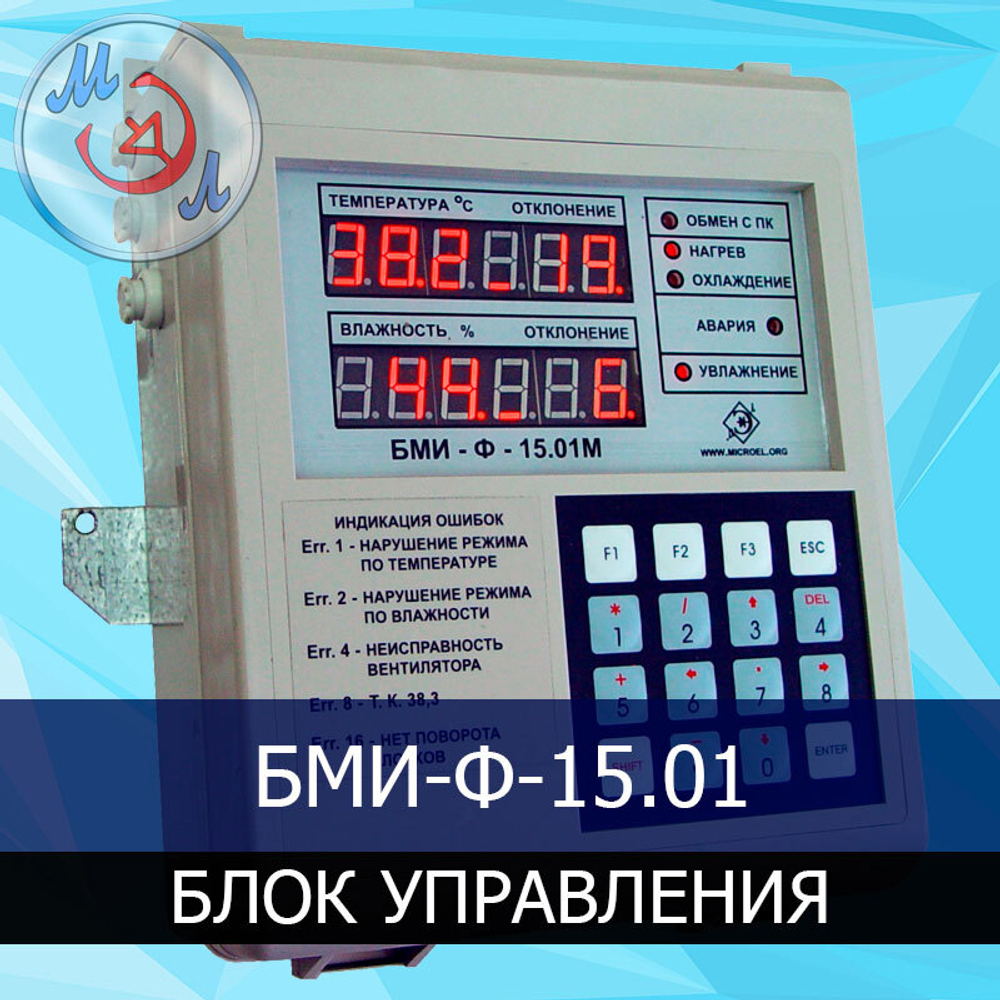

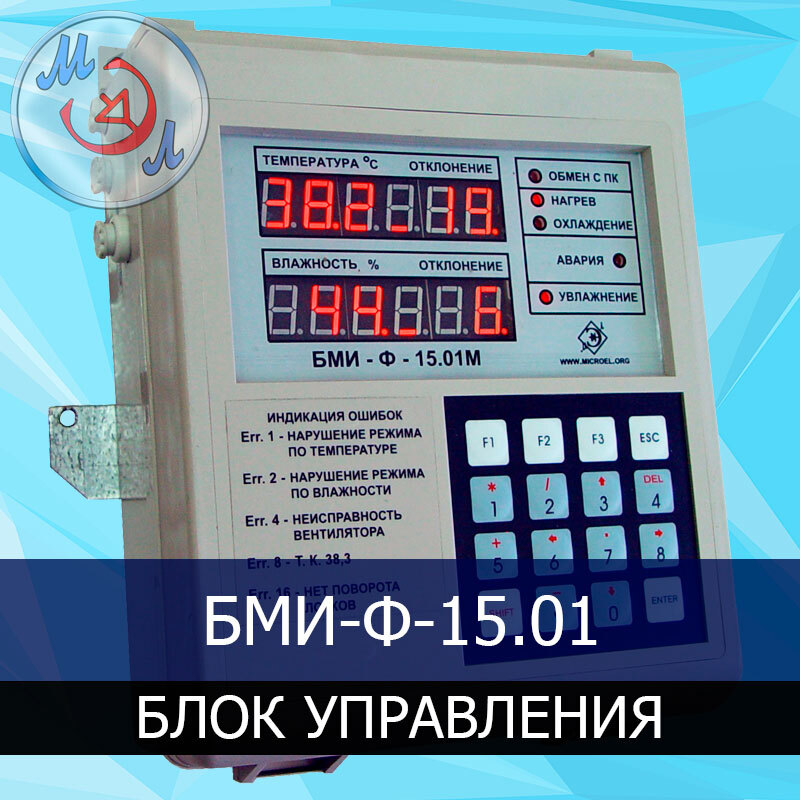

Инкубаторный блок управления БМИ-Ф-15.01М
Блок микропроцессорный инкубаторный БМИ-Ф-15.01М предназначен для автоматического управления режимами инкубации в промышленных инкубаторах с водяным охлаждением.
Блок выполняет:
- измерение и регулирование температуры;
- измерение и регулирование относительной влажности;
- сигнализацию при выходе температуры и влажности за установленные пределы;
- контроль работы вентилятора;
- отображение текущих параметров и состояния оборудования.
Контроль температуры и влажности осуществляется с помощью аналогового датчика температуры ТСМ-100 и датчика относительной влажности БЧ-2М1.

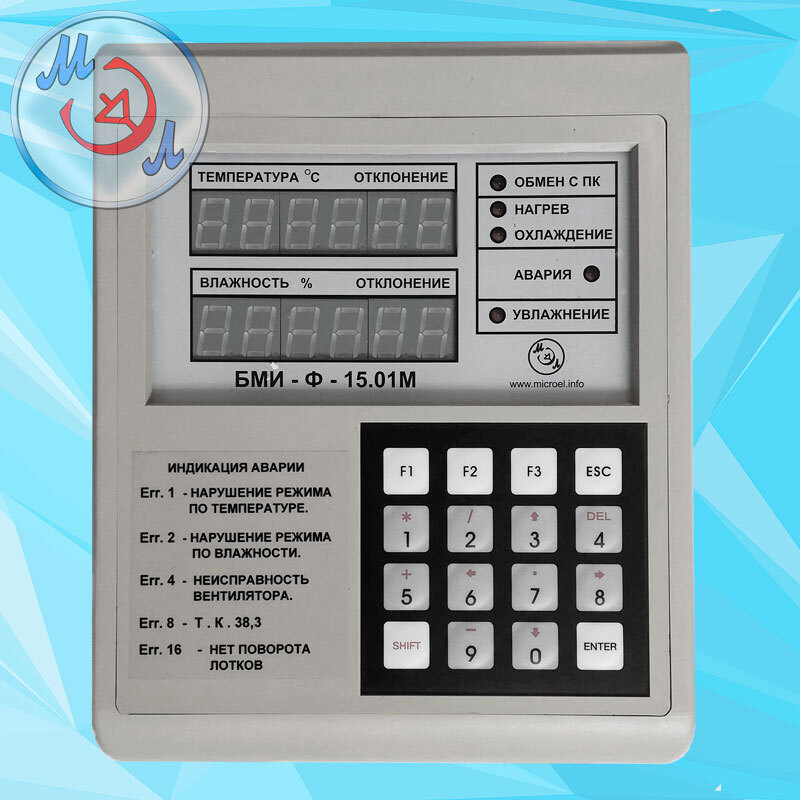

Информация отображается на цифровом светодиодном индикаторе и отдельных светодиодах состояния.
Совместимость
БМИ-Ф-15.01М совместим с инкубаторами:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55 (У-55).
Чтобы определить совместимость БМИ-Ф-15.01М с другими моделями инкубаторов, клиенту необходимо направить технические характеристики своего инкубатора специалисту технической поддержки компании «Микроэл» для оценки возможности переоборудования.
Блок БМИ-Ф-15.01М может использоваться для модернизации инкубаторов, оснащённых электроавтоматикой ТЭЗП или РТИ.
Примечание
- ТЭЗП — устаревший регулятор температуры, применявшийся в немодернизированных инкубаторах ИУВ-Ф-15 и ИУП-Ф-45. В настоящее время не производится.
- РТИ — устаревший регулятор температуры инкубаторный, применявшийся в немодернизированных инкубаторах Универсал-55. В настоящее время не производится.
Для модернизации и перевода инкубатора под управление БМИ-Ф-15.01М вместо ТЭЗП или РТИ требуется приобрести переходной жгут. Жгут универсальный и подходит для обоих типов устаревшей автоматики — ТЭЗП и РТИ.
Совместимость с датчиками влажности
БМИ-Ф-15.01М работает только с датчиком влажности БЧ-2М1.
Поддержка устаревших датчиков ИОДВ-6 и ИОДВ-6М прекращена.
Работа с автоматикой ШУИ
Блок БМИ-Ф-15.01М предназначен для работы с автоматикой:
- ШУИ-П-04;
- ШУИ-В-04.
Производитель автоматики — ООО «Микроэл».
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения и регулирования температуры | от 10 до 50 °С |
| Диапазон измерения и регулирования относительной влажности | от 10 до 90 % |
| Диапазон измерения скорости вращения вентилятора | от 0 до 999 об/мин |
| Напряжение питания | 180–240 В |
| Частота питающей сети | 50 Гц |
| Потребляемая мощность | не более 10 ВА |
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Ширина | 230 мм |
| Высота | 170 мм |
| Глубина | 90 мм |
| Масса | 2 кг |
Подключаемые датчики и устройства
К блоку управления БМИ-Ф-15.01М могут быть подключены следующие датчики, исполнительные устройства и вспомогательные блоки:
| Наименование | Назначение |
|---|---|
| ТСМ-100 | Аналоговый датчик температуры для измерения температуры воздуха в инкубаторе. |
| БЧ-2М1 | Аналоговый датчик относительной влажности |
| БАК-005П с датчиком ЦТК-005П | Автономный блок аварийного контроля температуры предварительного инкубатора |
| БАК-005В с датчиком ЦТК-005В | Автономный блок аварийного контроля температуры выводного инкубатора |
| ДОВ-1 | Датчик оборотов вентилятора |
| Датчик потока воздуха | Контроль наличия воздушного потока вентилятора |
| ДОД | Датчик открытия двери инкубатора |
| БУЗ-6 | Блок управления воздушными заслонками |
| БУЗ-45 | Блок управления воздушными заслонками |
Скачать
Руководство по эксплуатации БМИ-Ф-15.01М в формате PDF
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка блоков управления инкубатором БМИ-Ф-15.01М осуществляется транспортными компаниями из г. Невинномысска по всей России.
Видеоинструкции
- БМИ-Ф-15.01М — Как изменить задание температуры и влажности: https://vkvideo.ru/video-137451858_456239154
- БМИ-Ф-15.01М — Как настроить подключение к компьютеру: https://vkvideo.ru/video-137451858_456239155
- БМИ-Ф-15.01М — Юстировка температуры и влажности по психрометру: https://vkvideo.ru/video-137451858_456239156
- БМИ-Ф-15.01М — Контроль оборотов вентилятора: https://vkvideo.ru/video-137451858_456239157
- БМИ-Ф-15.01М — Как посмотреть код аварии инкубатора: https://vkvideo.ru/video-137451858_456239158
- БМИ-Ф-15.01М — Как установить нужную конфигурацию (модель работы прибора): https://vkvideo.ru/video-137451858_456239159
- БМИ-Ф-15.01М — Счётчик поворота лотков: контроль, настройка и управление: https://vkvideo.ru/video-137451858_456239161
- БМИ-Ф-15.01М — Время выхода на заданные режимы по температуре и влажности: https://vkvideo.ru/video-137451858_456239162
- Что делать, если БМИ-Ф-15.01М показывает нулевые значения температуры и влажности: https://vkvideo.ru/video-137451858_456239041
