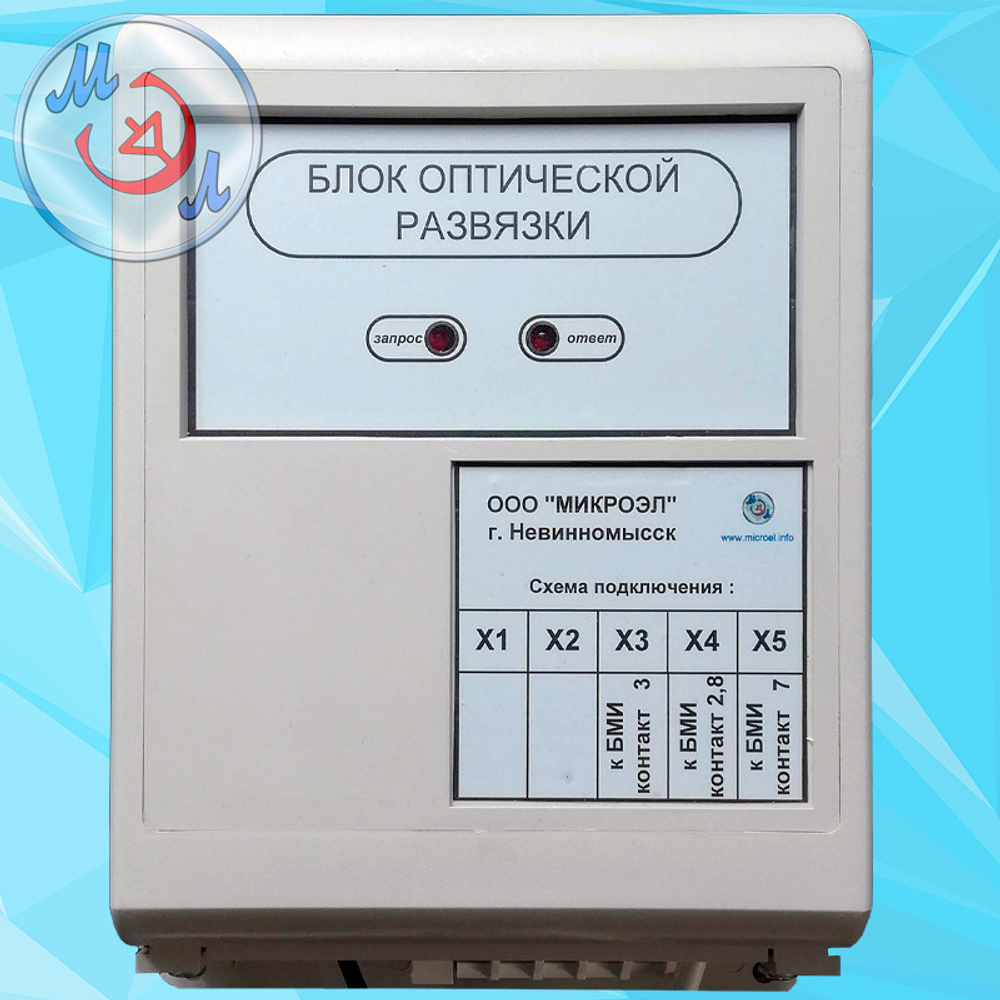

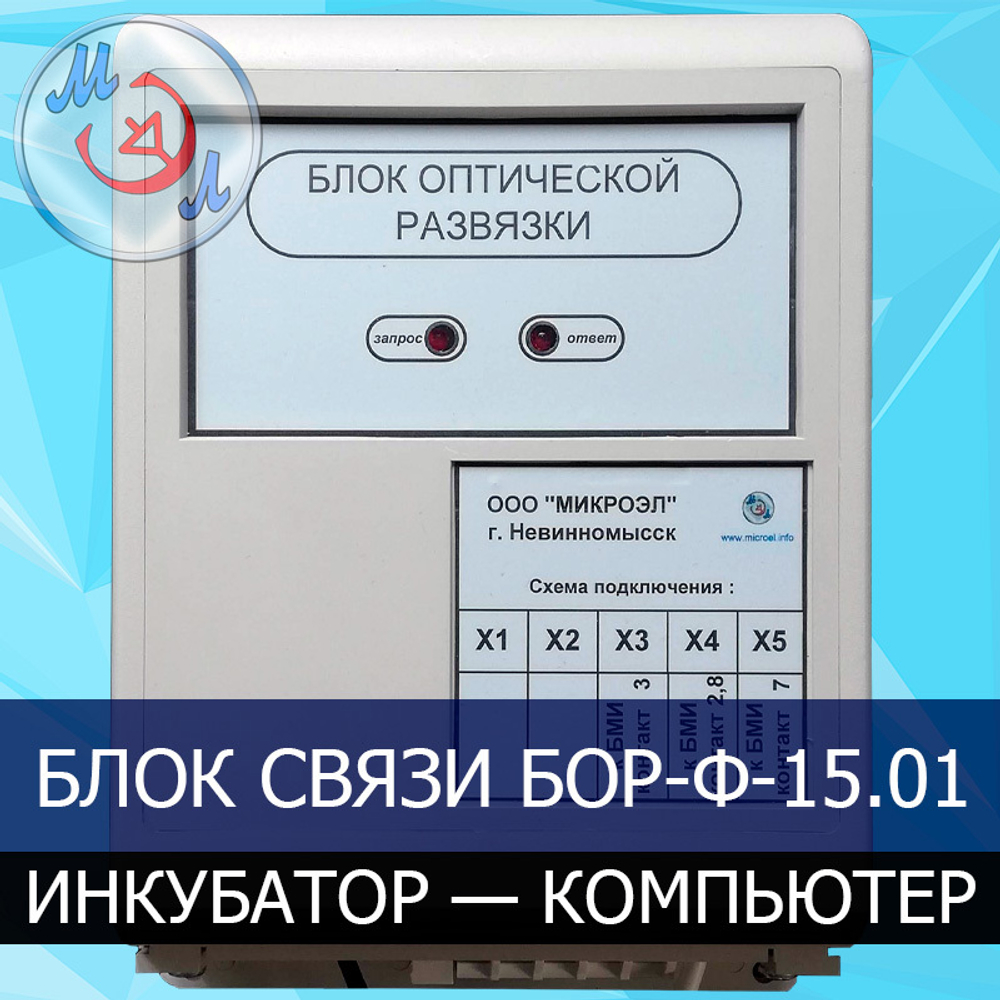

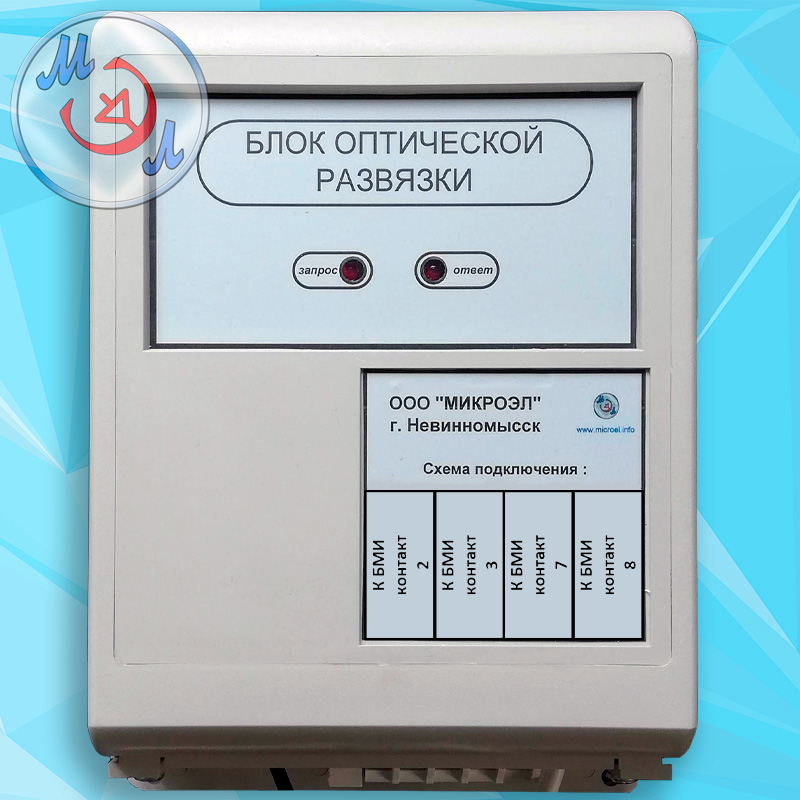

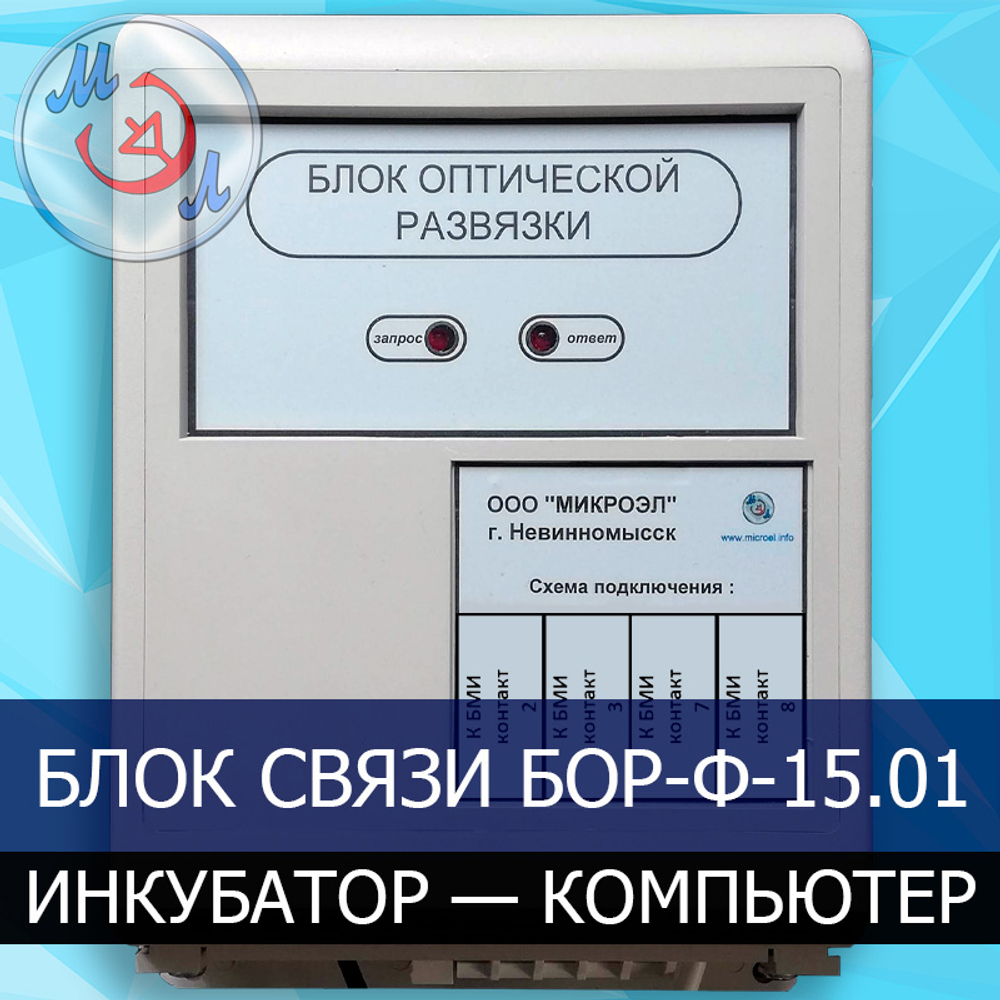

Блок оптической развязки БОР-Ф-15.01
БОР-Ф-15.01 является связующим устройством между блоками управления инкубаторами БМИ и рабочим компьютером диспетчера.
К блоку подводятся линии связи от инкубационных камер, после чего БОР-Ф-15.01 передаёт данные на компьютер с установленной программой SCKIFW-2017. Благодаря этому оператор может централизованно контролировать работу подключённых инкубаторов и управлять их технологическими режимами с одного рабочего места.
БОР-Ф-15.01 обеспечивает гальваническую развязку линий связи и выполняет необходимые преобразования сигналов непосредственно внутри устройства. Со стороны компьютера используется обычное USB-подключение.
Назначение
БОР-Ф-15.01 используется для:
- объединения инкубаторов в единую проводную сеть диспетчеризации;
- организации обмена данными между блоками управления БМИ и компьютером диспетчера;
- подключения инкубаторов к программному обеспечению SCKIFW-2017;
- гальванической развязки линий связи;
- централизованного мониторинга и управления инкубаторами с одного рабочего места.
Совместимость
БОР-Ф-15.01 предназначен для работы с совместимыми блоками управления «Микроэл», в том числе:
БОР-Ф-15.01 в системе диспетчеризации
Типовая схема работы системы:
инкубаторы с блоками БМИ → БОР-Ф-15.01 → компьютер диспетчера с SCKIFW-2017
Блоки БМИ контролируют работу отдельных инкубаторов и передают технологические данные.
БОР-Ф-15.01 объединяет линии связи подключённых инкубационных камер, обеспечивает гальваническую развязку и передачу данных на компьютер диспетчера.
Программное обеспечение SCKIFW-2017 получает данные от подключённых инкубаторов, отображает технологические параметры, фиксирует события и аварийные отклонения, ведёт архив и позволяет оператору централизованно управлять режимами работы оборудования.
К одному БОР-Ф-15.01 можно подключить до 150 инкубационных камер.
Подключение инкубаторов
Для подключения каждого инкубатора к БОР-Ф-15.01 используются две двухпроводные линии связи.

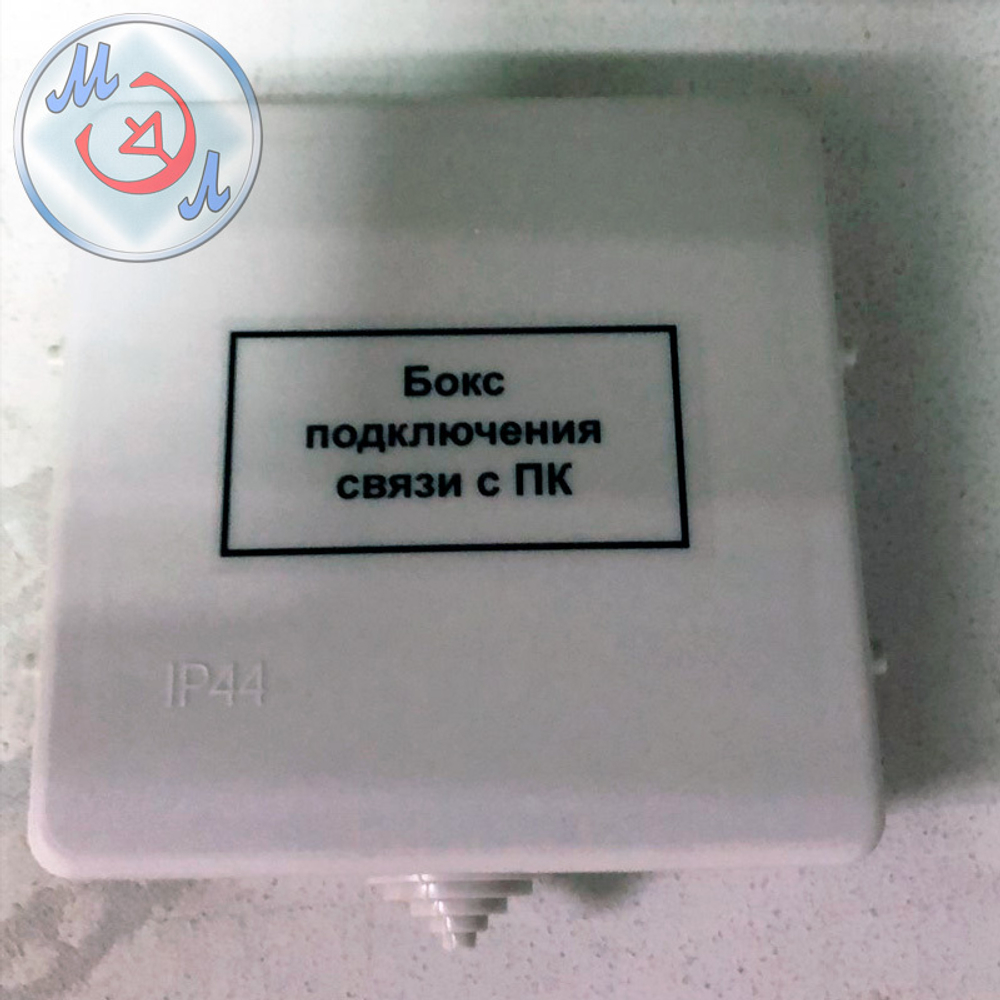

Обозначения контактов одинаковы в боксах связи инкубаторов и непосредственно на БОР-Ф-15.01:
- линия 2–3;
- линия 7–8.
Для монтажа рекомендуется использовать кабель ШВВП 2×0,5 мм².
Для двух линий связи удобно применять кабели с различающимся цветом внешней оболочки. Это упрощает монтаж и снижает вероятность ошибки при подключении.

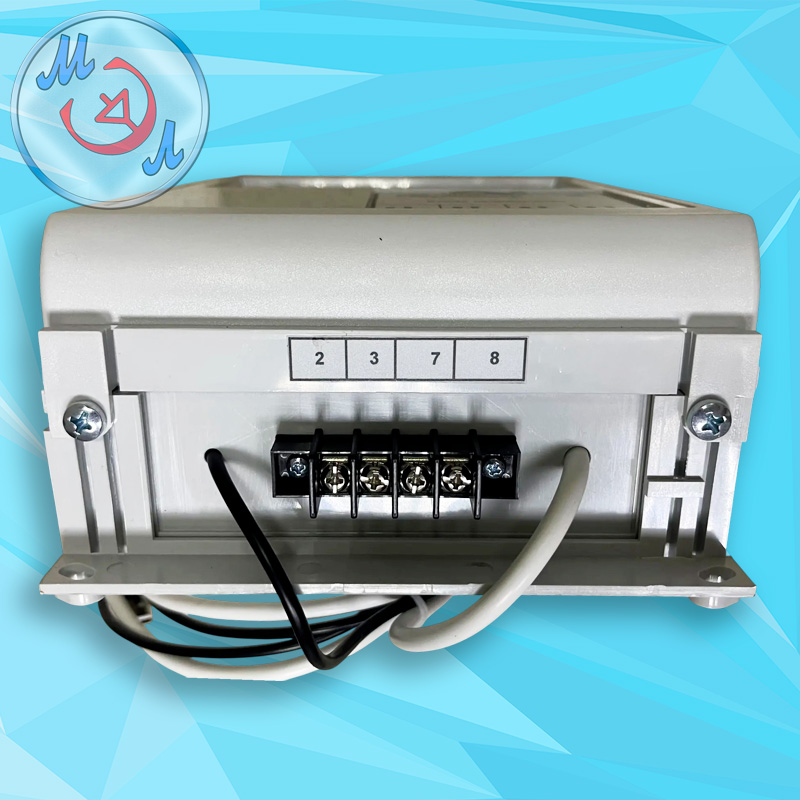

Инкубационные камеры подключаются к соответствующим одноимённым контактам БОР-Ф-15.01:
- 2–3 → 2–3;
- 7–8 → 7–8.
Максимальная длина кабельной линии между инкубатором и БОР-Ф-15.01 составляет до 500 м.
При проектировании сети рекомендуется по возможности использовать минимально необходимую длину кабельных линий.
Дополнительные устройства или преобразователи между инкубаторами и БОР-Ф-15.01 не требуются.
Подключение к компьютеру

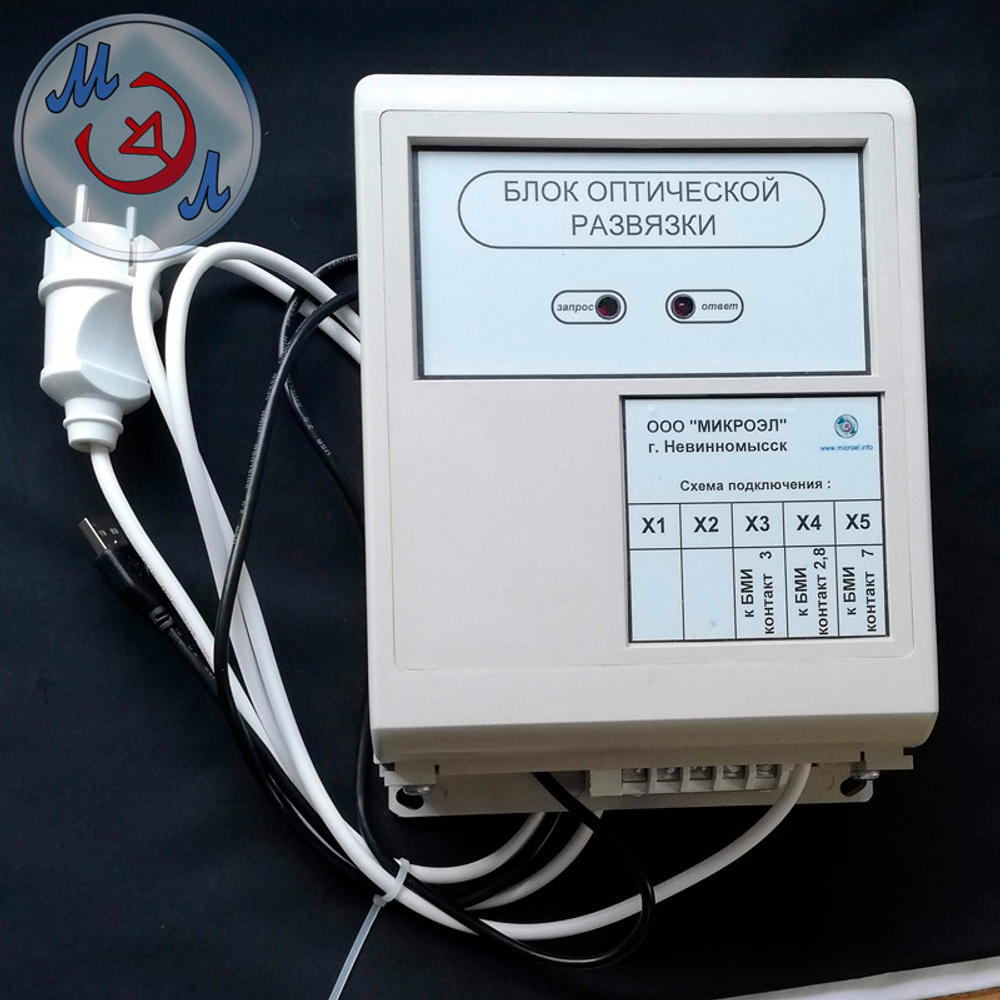

БОР-Ф-15.01 оснащён встроенным USB-кабелем для непосредственного подключения к компьютеру диспетчера.
Все необходимые преобразования сигналов и интерфейсов выполняются внутри блока.
Для подключения к компьютеру не требуются COM-порт, внешние преобразователи или дополнительные интерфейсные устройства.
После подключения БОР-Ф-15.01 обеспечивает обмен данными между программным обеспечением SCKIFW-2017 и блоками БМИ объединённых в сеть инкубаторов.
Электропитание
БОР-Ф-15.01 работает от сети переменного тока 220 В.

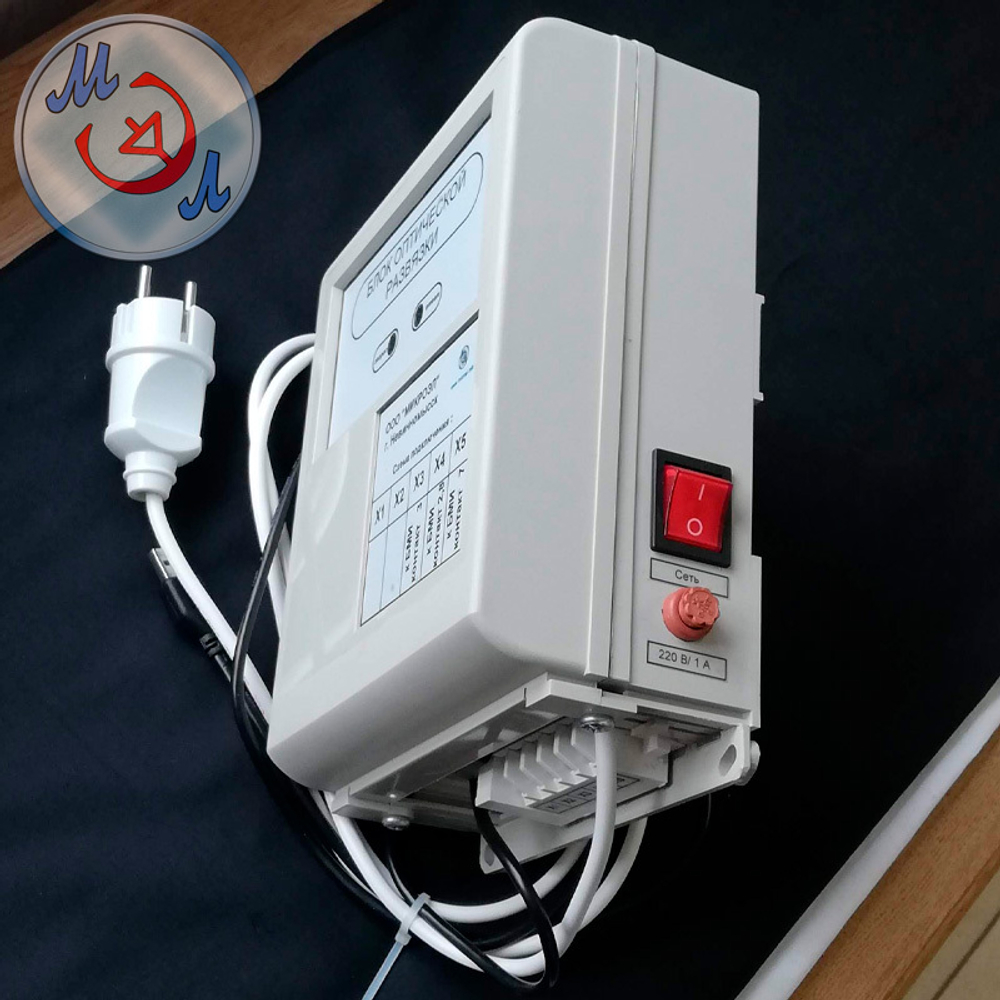

Блок оснащён встроенным кабелем электропитания с сетевой вилкой и подключается непосредственно к электросети.
Отдельный блок питания не требуется.

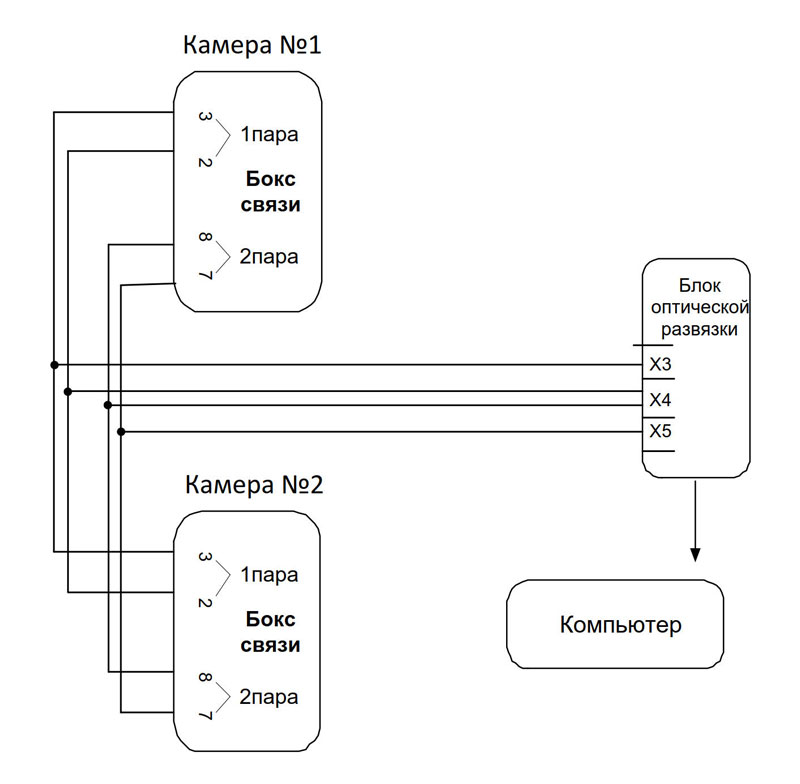

Схема подключения
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное количество подключаемых инкубационных камер | 150 |
| Максимальная длина линии между инкубатором и БОР-Ф-15.01 | 500 м |
| Линии связи с инкубаторами | 2–3 и 7–8 |
| Рекомендуемый кабель | ШВВП 2×0,5 мм² |
| Интерфейс подключения к компьютеру | USB |
| USB-кабель | Встроенный |
| Напряжение питания | 220 В |
| Кабель электропитания | Встроенный, с сетевой вилкой |
| Габаритные размеры | 240×170×90 мм |
| Масса | 1,5 кг |
Комплектация
В комплект поставки входит:
- блок оптической развязки БОР-Ф-15.01 со встроенным USB-кабелем и кабелем электропитания 220 В — 1 шт.
Кабель для подключения инкубаторов к БОР-Ф-15.01 в комплект поставки не входит и приобретается отдельно.
Программное обеспечение SCKIFW-2017 приобретается отдельно.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка блоков оптической развязки БОР-Ф-15.01 осуществляется транспортными компаниями из г. Невинномысска по всей России.
