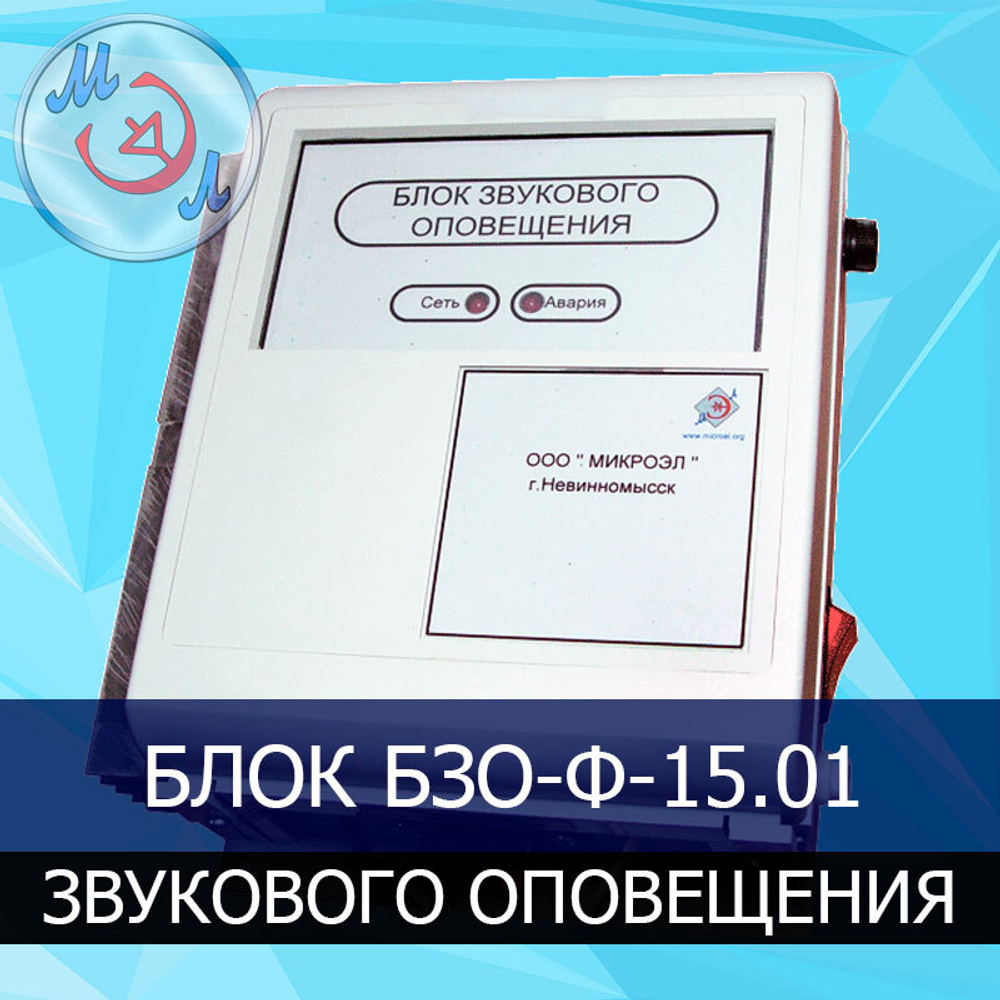

Блок звукового оповещения БЗО-Ф-15.01
БЗО-Ф-15.01 является элементом системы централизованного диспетчерского контроля инкубатория и предназначен для звукового оповещения персонала об аварийных ситуациях и нарушениях технологических режимов.
Блок подключается к звуковому выходу компьютера диспетчера с установленным программным обеспечением SCKIFW-2017 и передаёт аварийный звуковой сигнал на герметичные колонки, размещённые в помещениях инкубатория.
БЗО-Ф-15.01 позволяет вынести звуковую сигнализацию за пределы рабочего места диспетчера и обеспечить слышимость аварийных оповещений непосредственно в производственных помещениях.
Принцип работы
Типовая схема работы системы звукового оповещения:
SCKIFW-2017 → звуковой выход компьютера → БЗО-Ф-15.01 → звуковые колонки
Программное обеспечение SCKIFW-2017 контролирует работу подключённых инкубаторов и при возникновении предусмотренного системой аварийного события формирует звуковое оповещение.
Аудиосигнал с компьютера поступает на БЗО-Ф-15.01, после чего передаётся на подключённые звуковые колонки.
БЗО-Ф-15.01 не определяет аварийные состояния самостоятельно. Источником звукового сигнала является программное обеспечение SCKIFW-2017, установленное на компьютере диспетчера.
Особенности
- работа в составе системы диспетчеризации SCKIFW-2017;

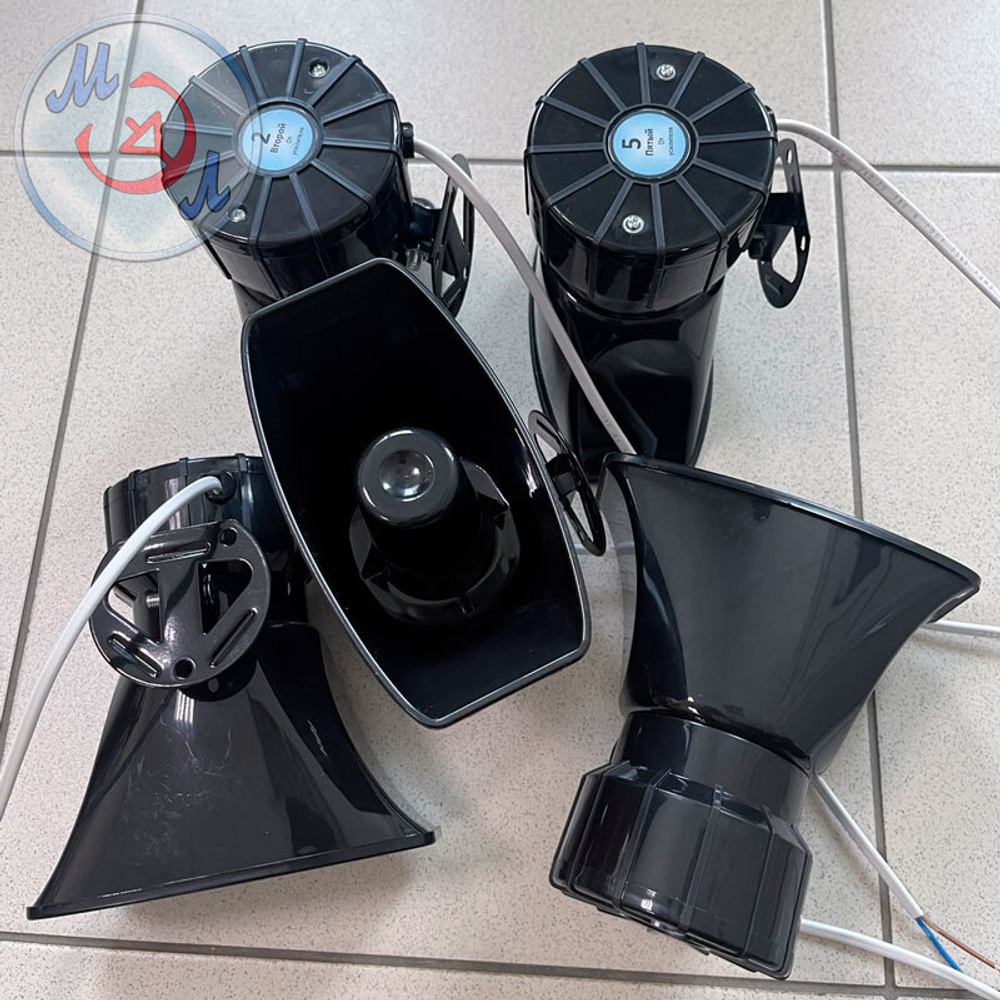

- комплект из 5 герметичных звуковых колонок;
- возможность размещения колонок в разных зонах инкубатория;
- светодиодная индикация «Сеть» и «Авария»;
- питание от стандартной электросети;
- подключение к аналоговому звуковому выходу компьютера;
- срок службы — не менее 10 лет.
Подключение к компьютеру

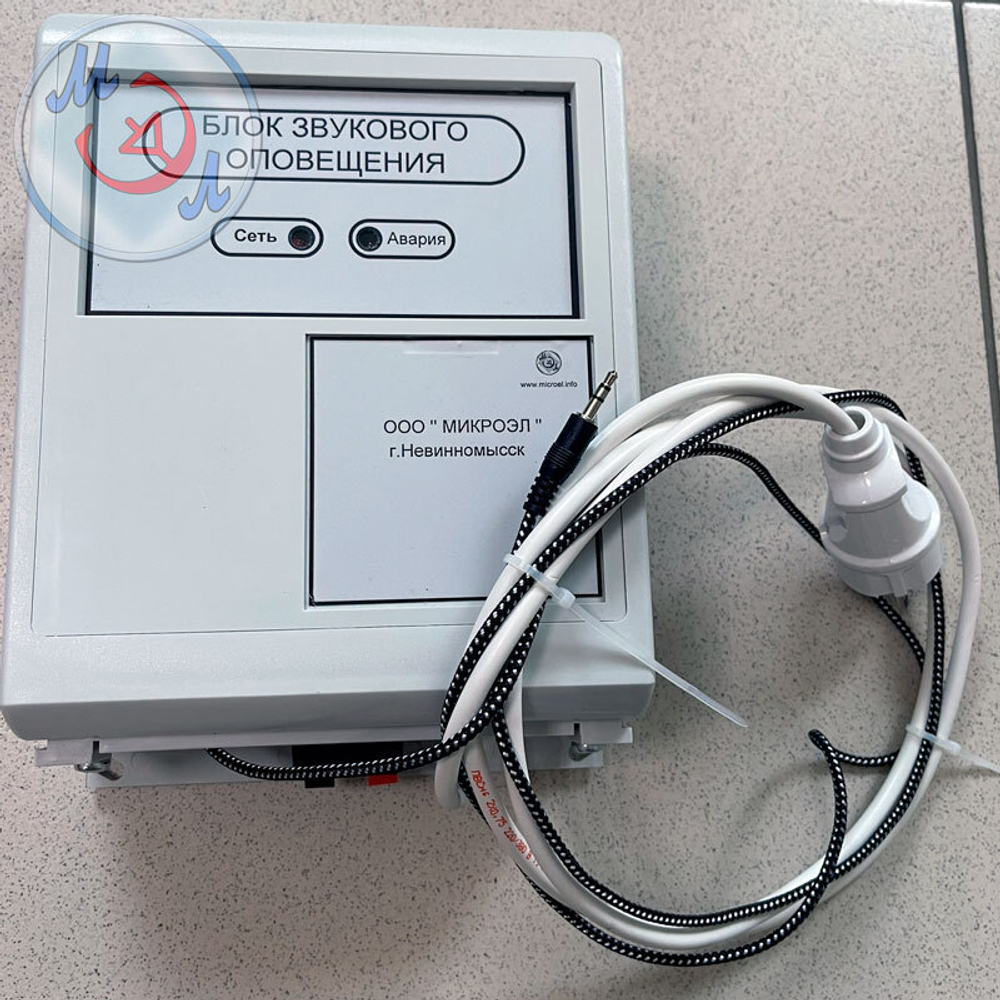

В БЗО-Ф-15.01 встроен аудиокабель для подключения блока к звуковому выходу компьютера диспетчера.
Аудиокабель подключается к аналоговому выходу компьютера, предназначенному для подключения наушников или внешних колонок.
После подключения уровень громкости звукового выхода компьютера необходимо настроить таким образом, чтобы аварийные сигналы были хорошо слышны в обслуживаемых помещениях инкубатория.
Электропитание
БЗО-Ф-15.01 оснащён встроенным кабелем электропитания с сетевой вилкой.
Блок подключается непосредственно к электросети 220 В.
Допустимый диапазон напряжения питания — от 180 до 240 В.
Подключение звуковых колонок

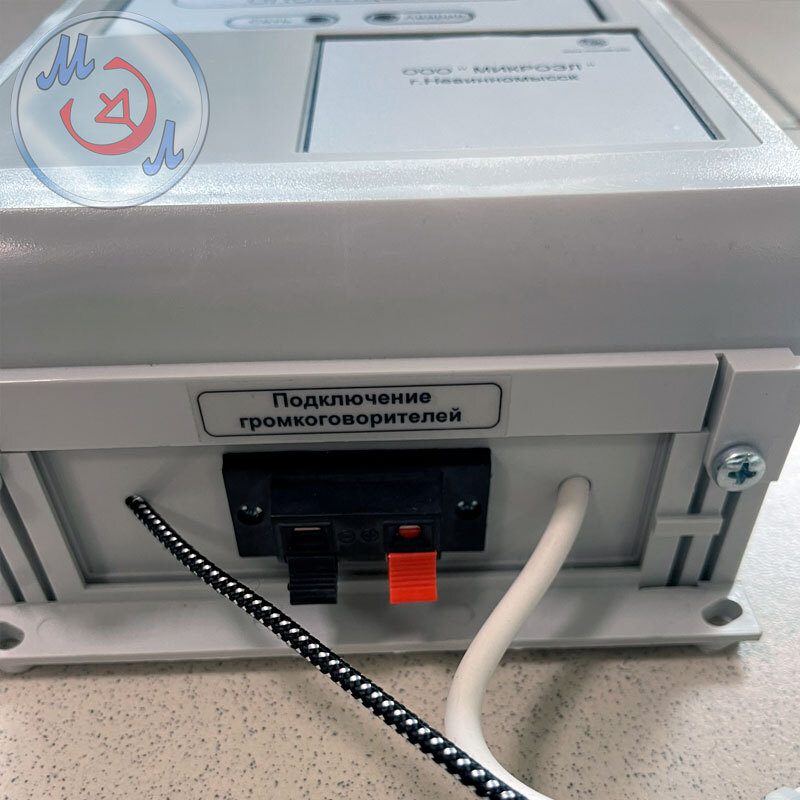

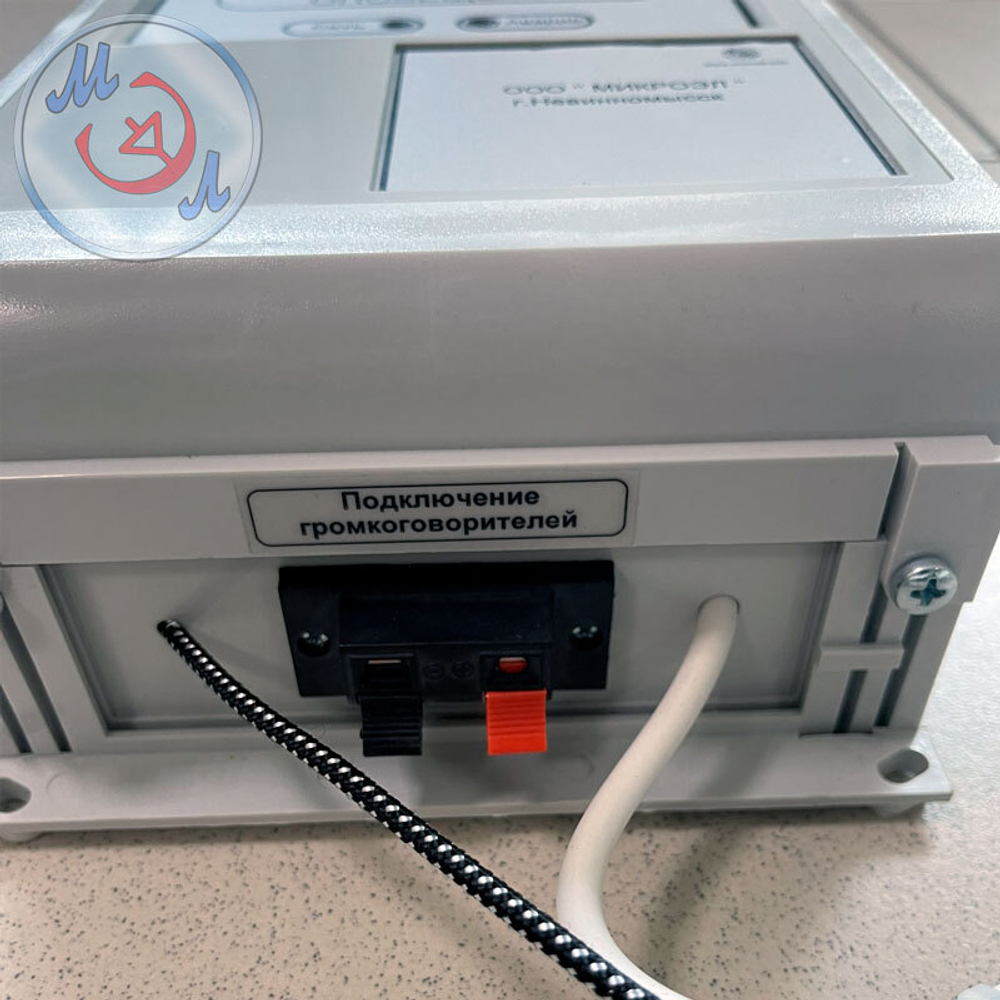

На корпусе БЗО-Ф-15.01 предусмотрены два нажимных разъёма для подключения акустической линии:
- красный;
- чёрный.
Звуковые колонки подключаются к блоку параллельно.
Для монтажа рекомендуется использовать провод ШВВП 2×0,75 мм².
Колонки следует распределять по обслуживаемым помещениям инкубатория таким образом, чтобы аварийный сигнал был слышен персоналу в необходимых зонах.
Не допускается установка и подключение двух колонок в одной точке непосредственно рядом с БЗО-Ф-15.01.
Порядок размещения колонок

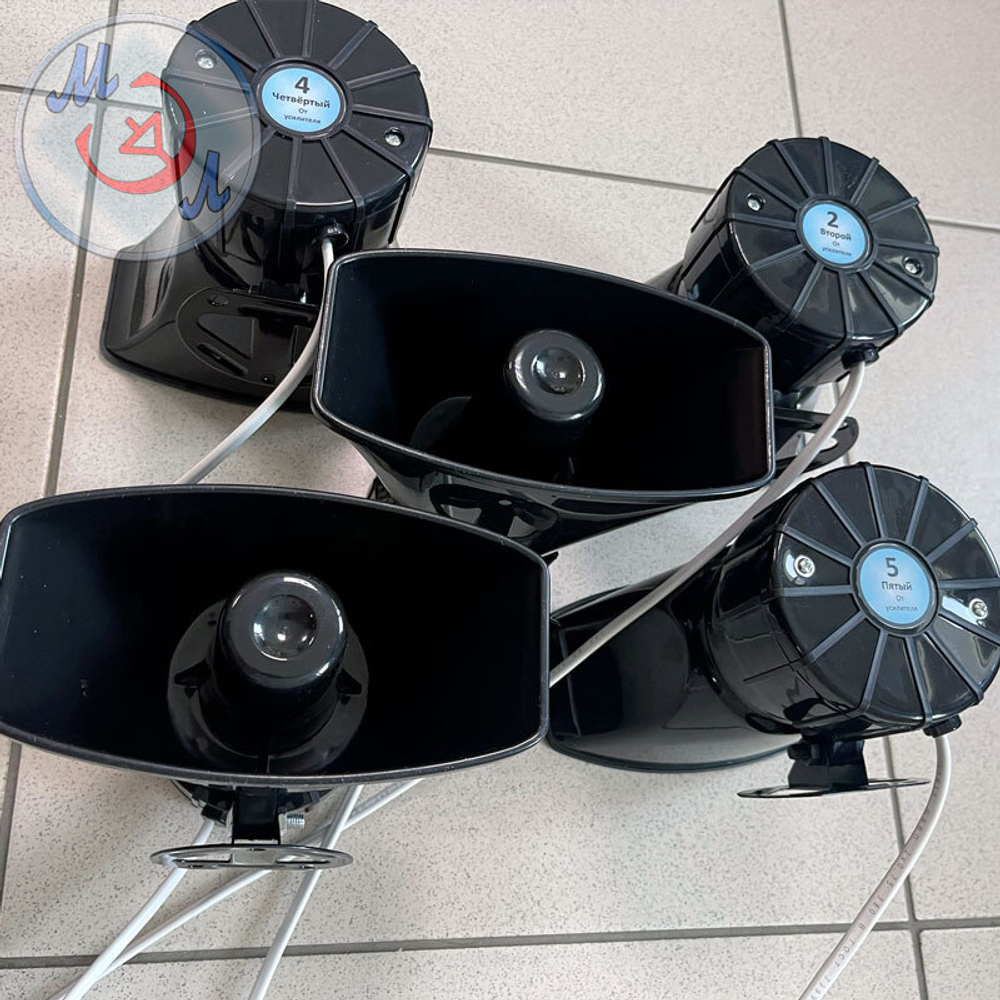

При монтаже необходимо соблюдать нумерацию, указанную на корпусах звуковых колонок:
- № 1 — ближайшая к БЗО-Ф-15.01 колонка;
- № 2;
- № 3;
- № 4;
- № 5 — наиболее удалённая колонка.
Колонки подключаются по мере удаления от блока в соответствии с указанной нумерацией.
После завершения монтажа необходимо измерить суммарное сопротивление акустической линии в точке её подключения к БЗО-Ф-15.01.
Сопротивление линии должно составлять не менее 3 Ом.
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное количество подключаемых колонок | 5 шт. |
| Напряжение питания | 180–240 В |
| Потребляемая мощность | Не более 10 ВА |
| Светодиодная индикация | «Сеть» / «Авария» |
| Диапазон рабочих температур | от 0 до +40 °С |
| Допустимая относительная влажность | до 90 % |
| Минимальное сопротивление акустической линии | 3 Ом |
| Рекомендуемый провод для колонок | ШВВП 2×0,75 мм² |
| Габаритные размеры | 230×170×80 мм |
| Масса | 1,5 кг |
| Срок службы | Не менее 10 лет |
Комплектация
В комплект поставки входят:
- блок звукового оповещения БЗО-Ф-15.01 со встроенным кабелем электропитания и аудиокабелем — 1 шт.;
- герметичная звуковая колонка — 5 шт.
Монтажный провод для подключения звуковых колонок приобретается отдельно.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка БЗО-Ф-15.01 осуществляется транспортными компаниями по всей России.
