БОР-Ф-15.01-RS485 — блок оптической развязки RS-485 для инкубаторов

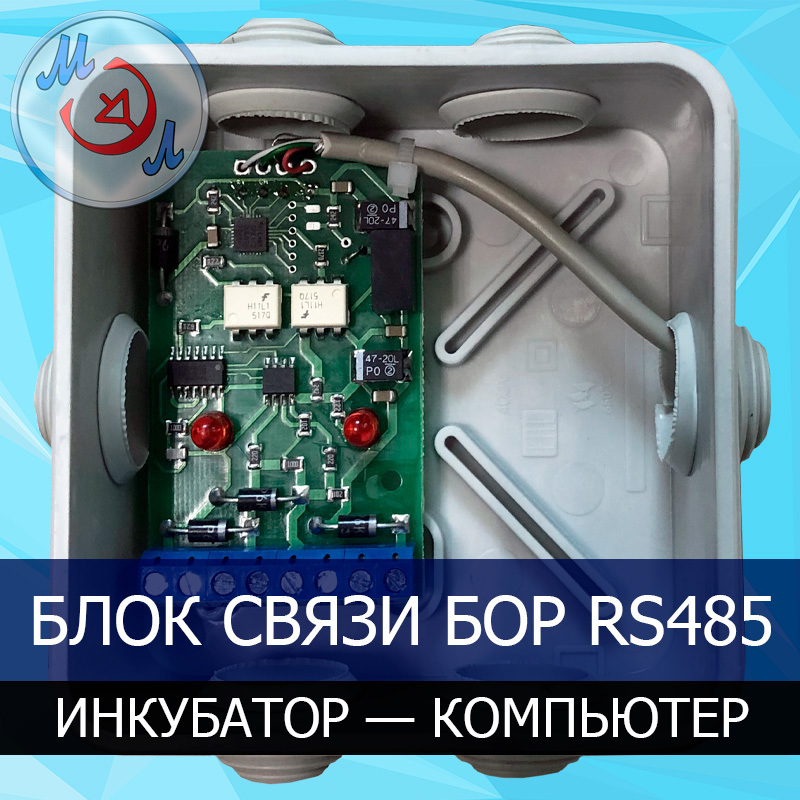

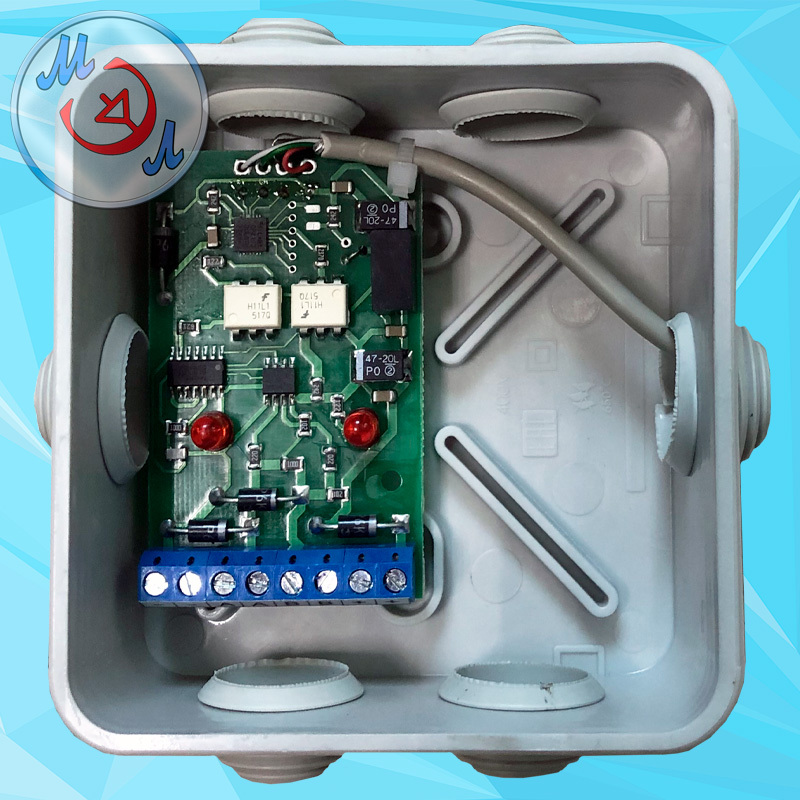

Блок оптической развязки БОР-Ф-15.01-RS485

БОР-Ф-15.01-RS485 является связующим устройством между блоками управления БМИ-Ф-15.430Ф и компьютером диспетчера с установленным программным обеспечением SCKIFW-2017.

Со стороны оборудования обмен данными осуществляется по проводной сети RS-485, а подключение БОР-Ф-15.01-RS485 к компьютеру выполняется через USB-порт.

Блок выполняет необходимые преобразования интерфейсов и обеспечивает гальваническую развязку между компьютером диспетчера и подключёнными блоками БМИ-Ф-15.430Ф.

Благодаря этому несколько инкубаторов или термокамер можно объединить в единую систему диспетчеризации и централизованно контролировать их работу с одного компьютера.

Назначение

БОР-Ф-15.01-RS485 предназначен для:

• организации обмена данными между блоками БМИ-Ф-15.430Ф и компьютером диспетчера;
• объединения оборудования в единую проводную сеть RS-485;
• подключения оборудования к программному обеспечению SCKIFW-2017;
• преобразования интерфейса между сетью RS-485 и USB-подключением компьютера;
• гальванической развязки линий связи;
• централизованного мониторинга и управления оборудованием с одного рабочего места.

Особенности и преимущества

• предназначен для блоков управления БМИ-Ф-15.430Ф;
• подключение до 150 блоков БМИ-Ф-15.430Ф;
• максимальная длина линии связи — до 500 м;
• обмен данными с оборудованием по интерфейсу RS-485;
• подключение к компьютеру через USB;
• питание непосредственно от USB-порта компьютера;
• отдельный сетевой блок питания не требуется;
• встроенное преобразование интерфейсов;
• гальваническая развязка;
• светодиодная индикация сигналов «Запрос» и «Ответ».

Совместимость

БОР-Ф-15.01-RS485 предназначен для работы с блоками управления:

• БМИ-Ф-15.430Ф.

Блоки БМИ-Ф-15.430Ф применяются в совместимых инкубаторах и термокамерах производства «Микроэл».

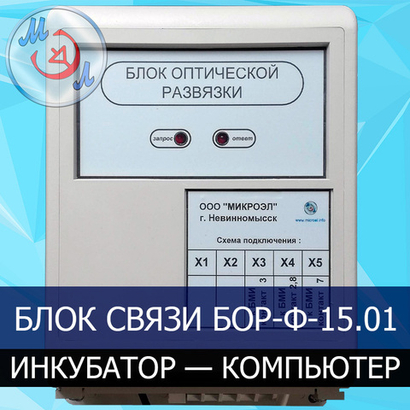

Отличие от БОР-Ф-15.01

БОР-Ф-15.01-RS485 и БОР-Ф-15.01 предназначены для разных вариантов системы диспетчеризации и не являются полностью взаимозаменяемыми устройствами.

• БОР-Ф-15.01-RS485 применяется для оборудования с блоками управления БМИ-Ф-15.430Ф.
• БОР-Ф-15.01 применяется для оборудования с блоками управления БМИ-Ф-15.01М и БМИ-Ф-15.430М.

При выборе блока оптической развязки необходимо ориентироваться на модель БМИ, установленную на подключаемом оборудовании.

БОР-Ф-15.01-RS485 в системе диспетчеризации

Типовая схема работы системы:

инкубаторы и термокамеры с БМИ-Ф-15.430Ф → сеть RS-485 → БОР-Ф-15.01-RS485 → USB → компьютер диспетчера с SCKIFW-2017

Блоки БМИ-Ф-15.430Ф контролируют работу отдельных единиц оборудования и передают технологические данные.

БОР-Ф-15.01-RS485 обеспечивает обмен данными между сетью RS-485 и компьютером диспетчера, а также гальваническую развязку линий связи.

Программное обеспечение SCKIFW-2017 получает информацию от подключённого оборудования, отображает технологические параметры, фиксирует события и аварийные отклонения, ведёт архив и позволяет оператору управлять режимами работы оборудования.

Подключение оборудования по RS-485

Для объединения нескольких инкубаторов или термокамер используется двухпроводная линия связи RS-485.

Для монтажа применяется кабель ШВВП 2×0,5 мм².

Подключаемое оборудование соединяется параллельно. В боксах связи инкубаторов или термокамер используются контакты:

• 17;
• 27.

На БОР-Ф-15.01-RS485 предусмотрены соответствующие одноимённые контакты:

• 17 → 17;
• 27 → 27.

Максимальная длина линии связи между подключённым оборудованием и БОР-Ф-15.01-RS485 составляет до 500 м.

При проектировании сети рекомендуется по возможности использовать минимально необходимую длину кабельной линии.

Подключение к компьютеру

БОР-Ф-15.01-RS485 подключается непосредственно к USB-порту компьютера диспетчера.

Все необходимые преобразования между USB-подключением компьютера и сетью RS-485 выполняются внутри БОР-Ф-15.01-RS485.

Дополнительный внешний преобразователь интерфейсов не требуется.

Электропитание блока также осуществляется непосредственно от USB-порта компьютера, поэтому отдельный сетевой источник питания не требуется.

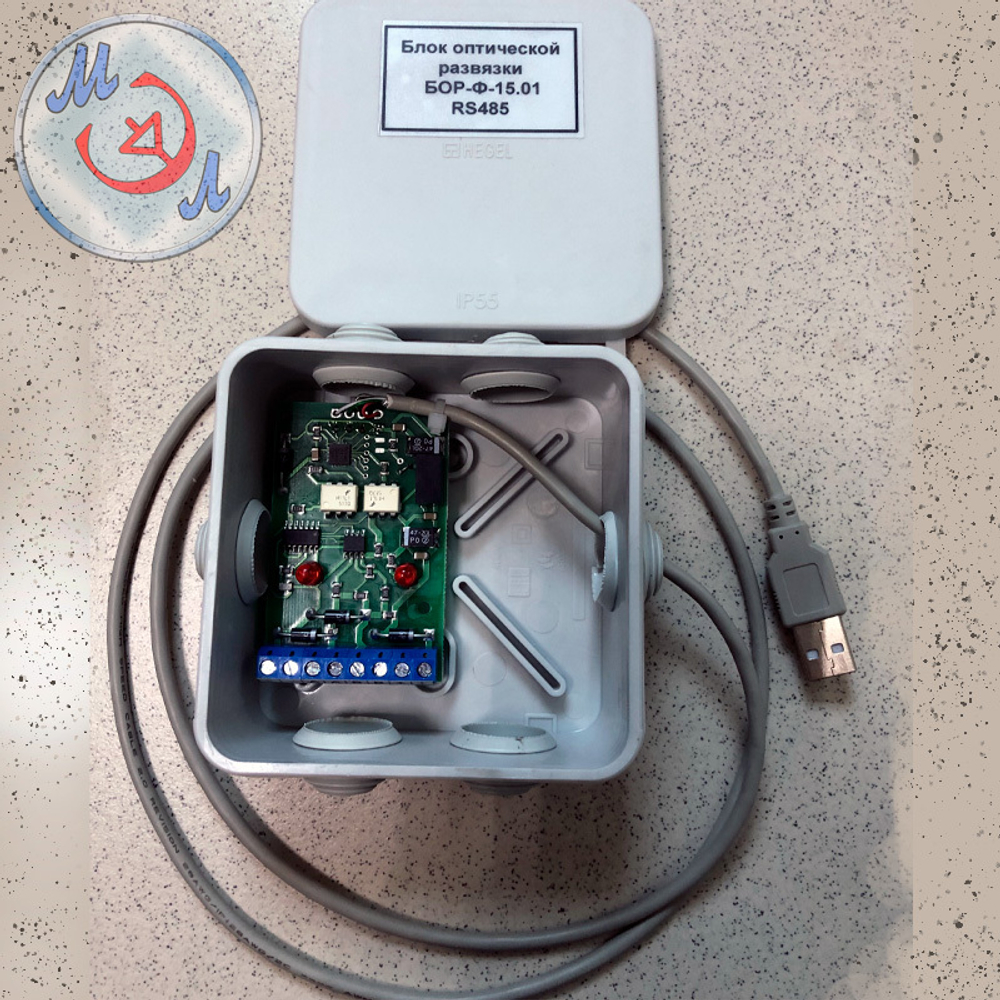

USB-кабель встроен в блок БОР-Ф-15.01-RS485, поэтому отдельный кабель для подключения к компьютеру не требуется.

Светодиодная индикация

На БОР-Ф-15.01-RS485 предусмотрены светодиодные индикаторы обмена данными.

Индикаторы отображают сигналы:

• «Запрос»;
• «Ответ».

Светодиодная индикация позволяет визуально контролировать наличие обмена данными между компьютером диспетчера и подключёнными блоками БМИ-Ф-15.430Ф.

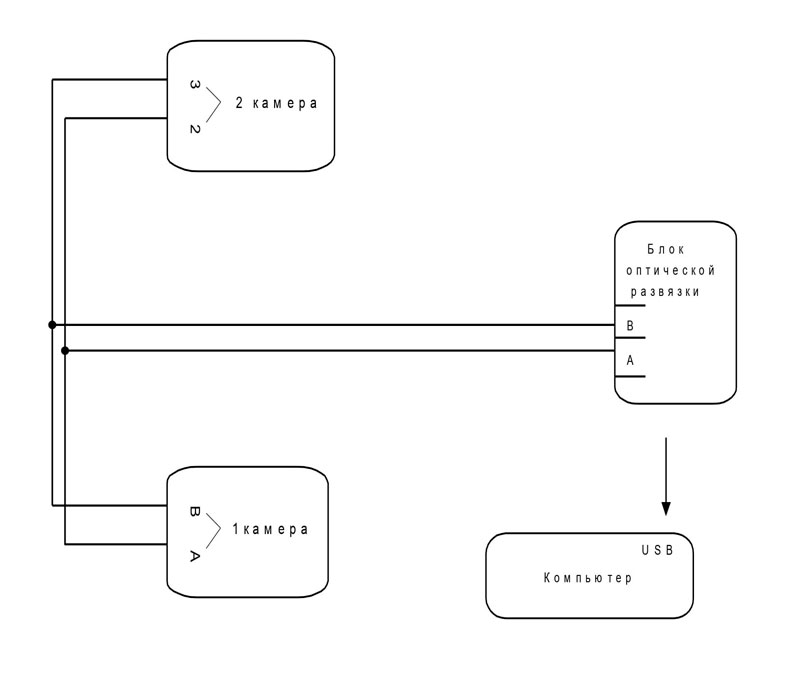

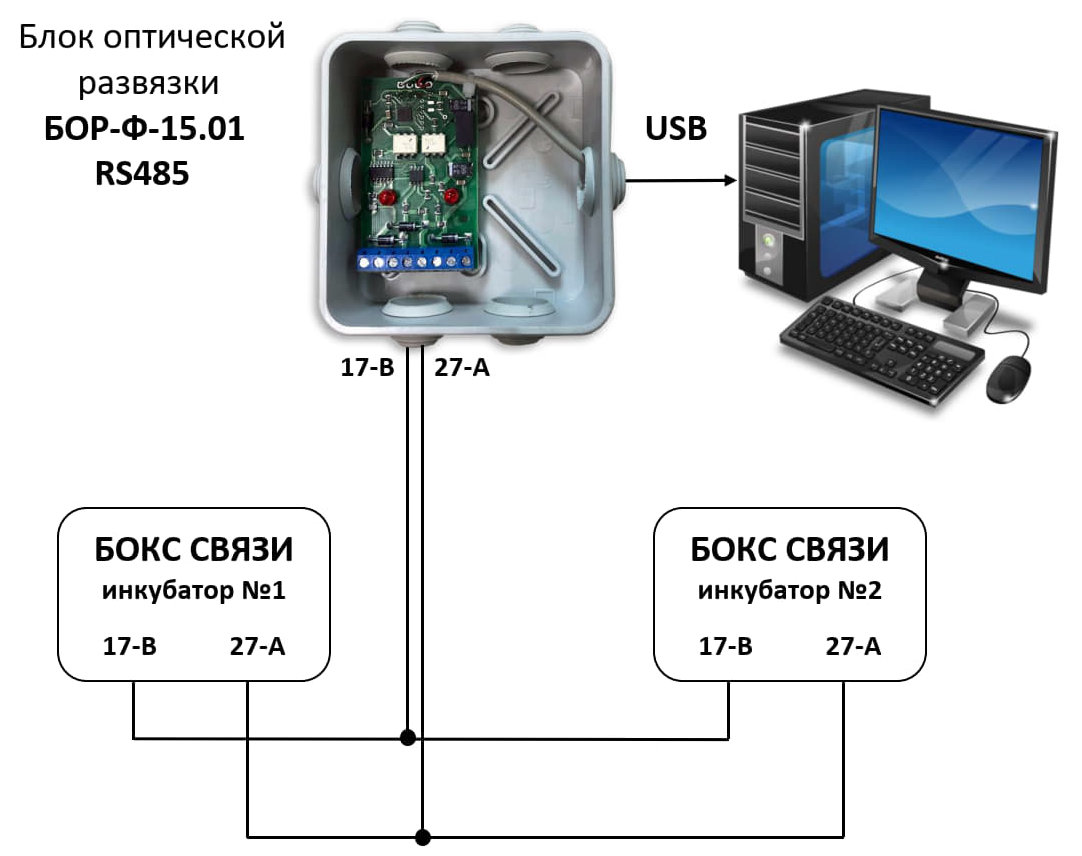

Схема подключения

Технические характеристики

Гарантии изготовителя

Гарантийный срок эксплуатации — 12 месяцев.

Доставка

Доставка БОР-Ф-15.01-RS485 осуществляется транспортными компаниями по всей России.
