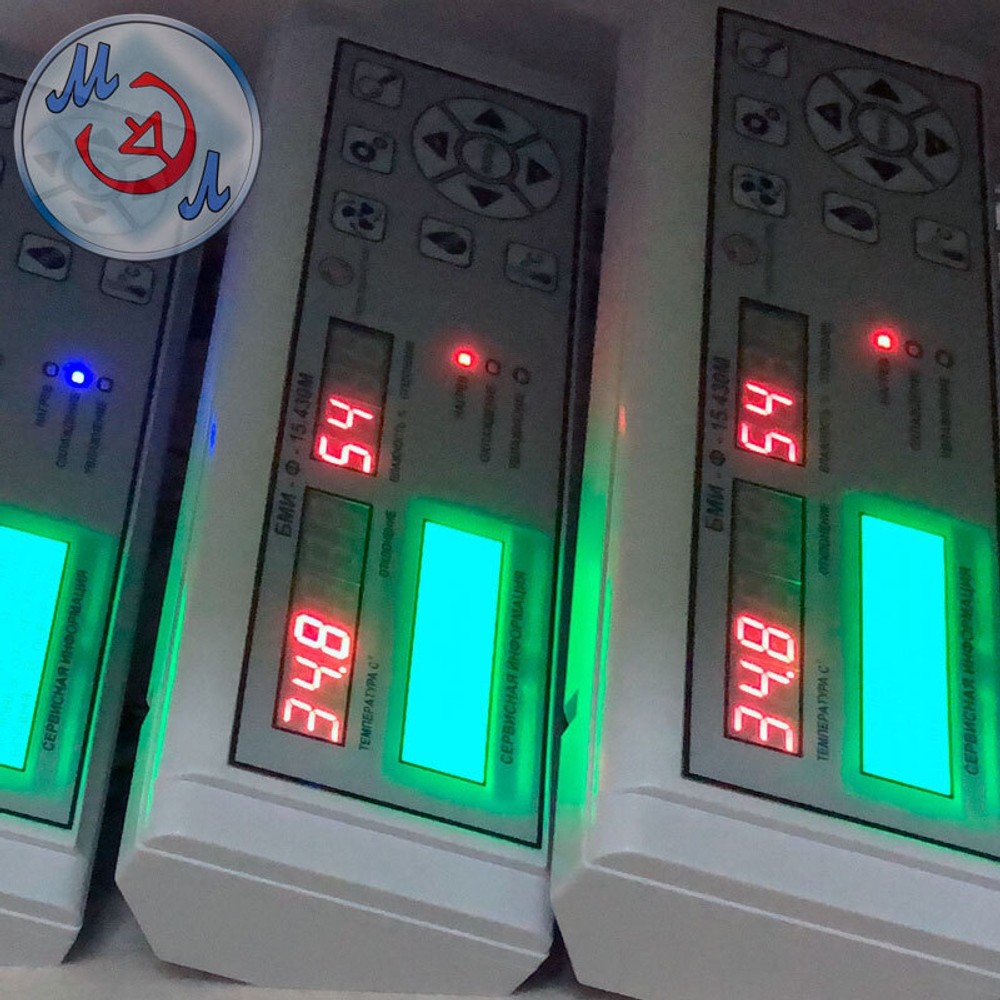

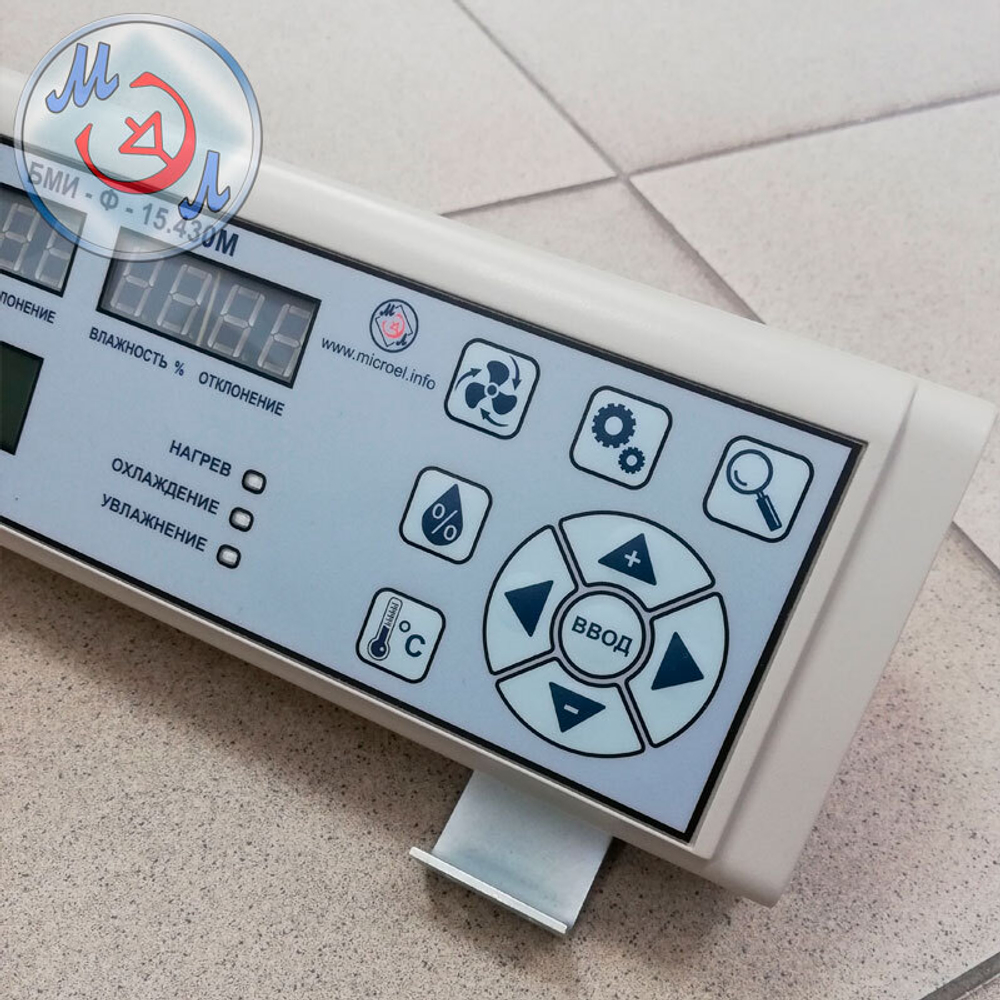

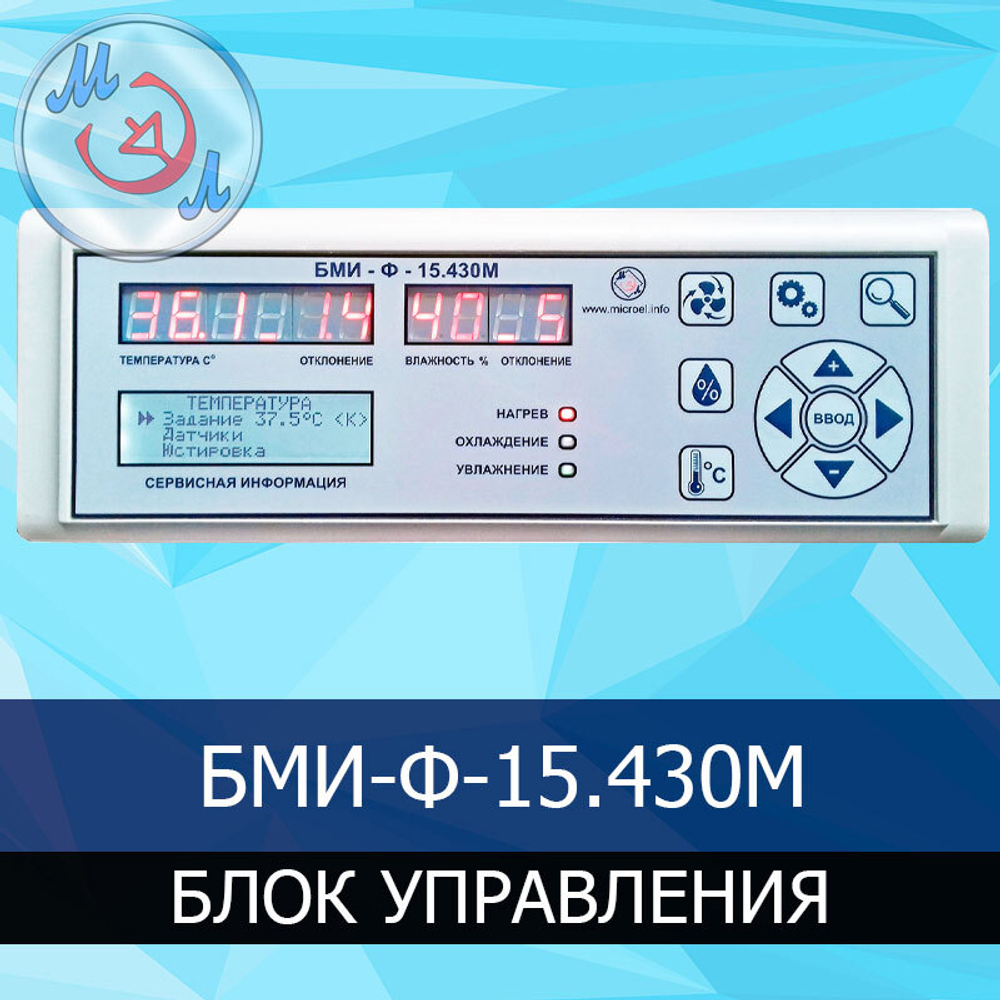

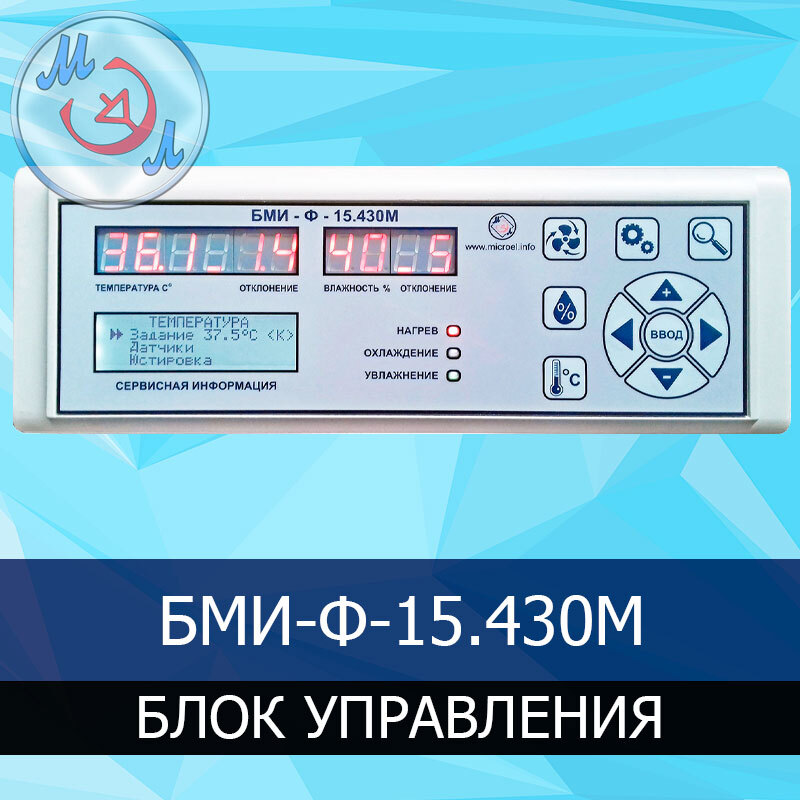

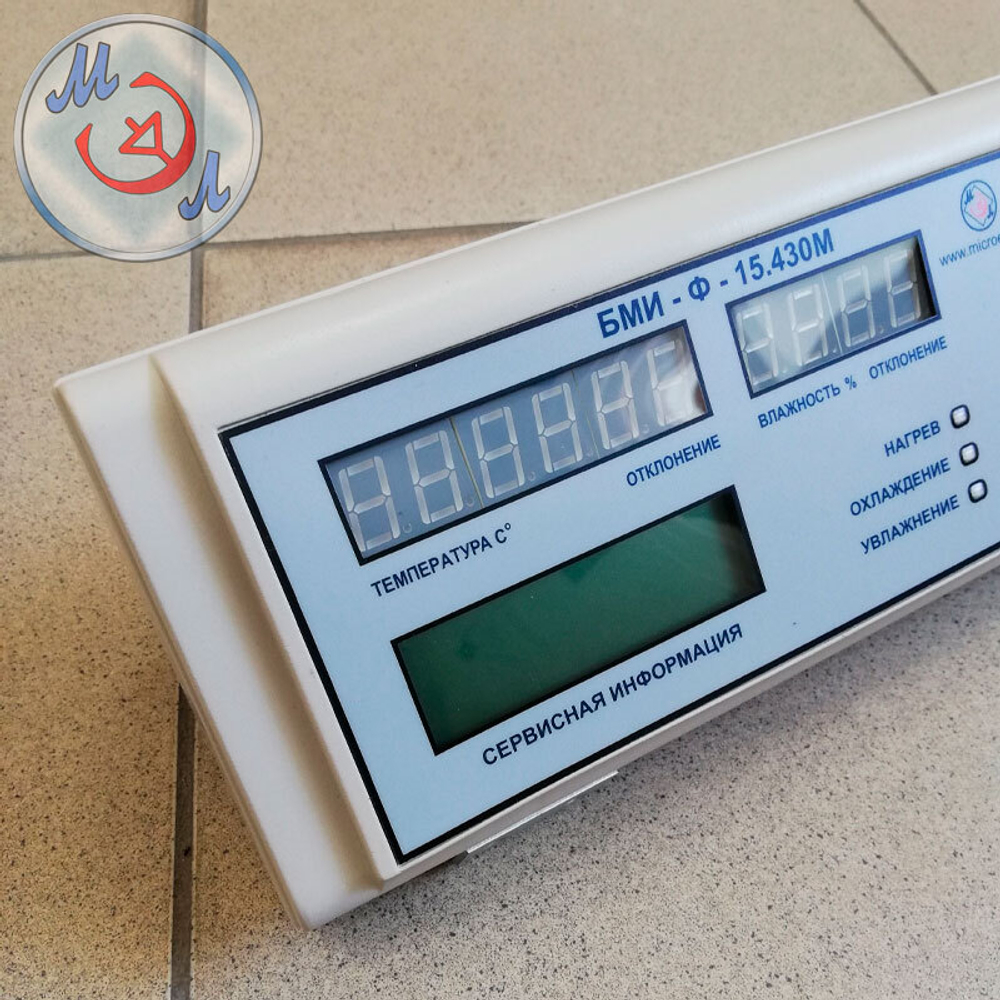

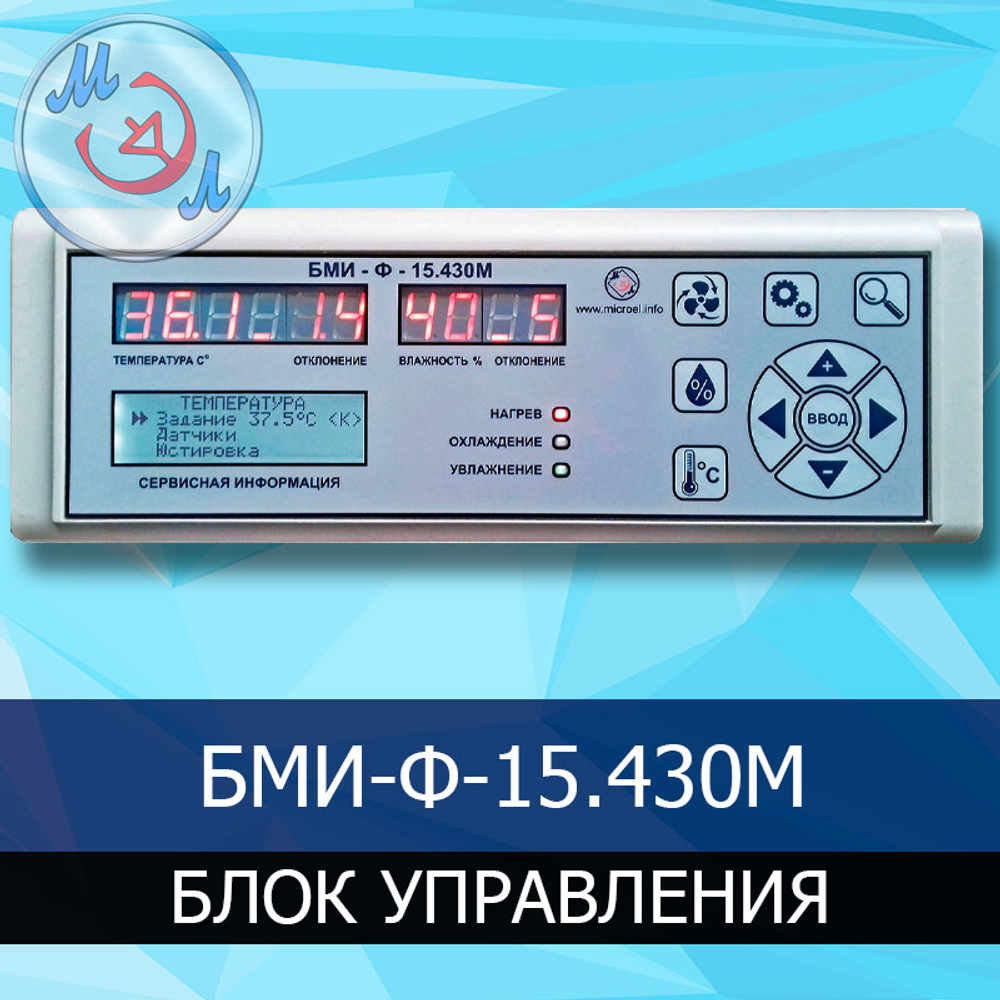

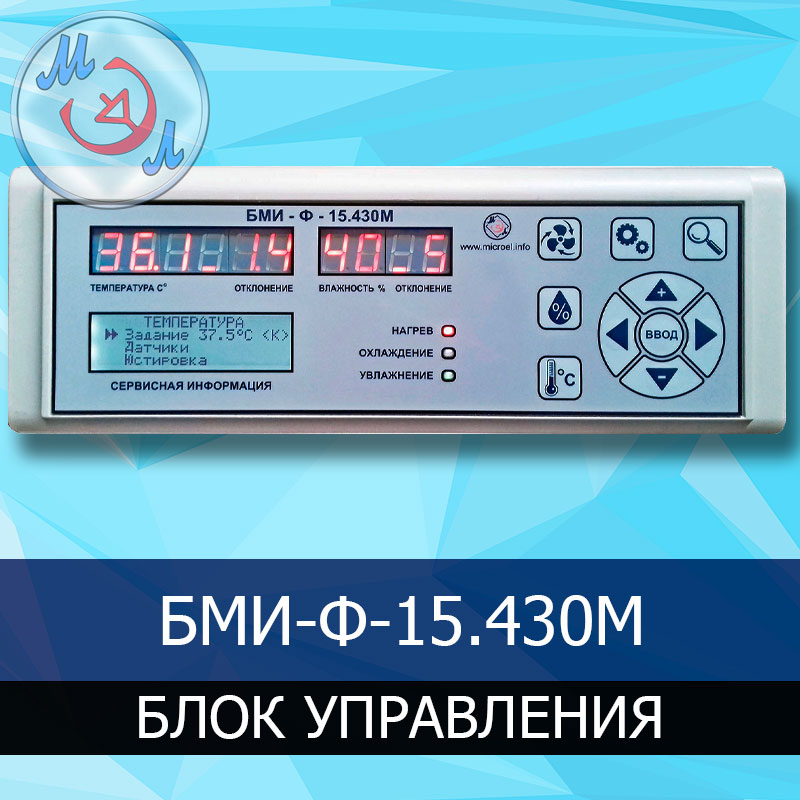

Блок управления БМИ-Ф-15.430М
Блок микропроцессорный инкубаторный БМИ-Ф-15.430М предназначен для автоматического управления режимами инкубации в промышленных инкубаторах с водяным и (или) воздушным охлаждением.
Совместимость
БМИ-Ф-15.430М чаще всего применяется при модернизации российских промышленных инкубаторов моделей:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
Чтобы определить совместимость БМИ-Ф-15.430М с другими моделями инкубаторов, клиенту необходимо направить технические характеристики своего инкубатора специалисту технической поддержки компании «Микроэл» для оценки возможности переоборудования.
Основные функции
БМИ-Ф-15.430М обеспечивает автоматическое управление основными технологическими параметрами оборудования:
- измерение и регулирование температуры;
- измерение и регулирование относительной влажности;
- управление нагревом и охлаждением;
- управление системой увлажнения;
- управление воздушными заслонками и воздухообменом;
- управление поворотом инкубационных лотков;
- контроль скорости вращения вентилятора в совместимых моделях инкубаторов;
- контроль открытия двери;
- аварийную сигнализацию при выходе температуры и влажности за установленные пределы;
- работу по предустановленным и пользовательским программам;
- подключение к системе диспетчеризации SCKIFW.
Отличия БМИ-Ф-15.430М и БМИ-Ф-15.430Ф

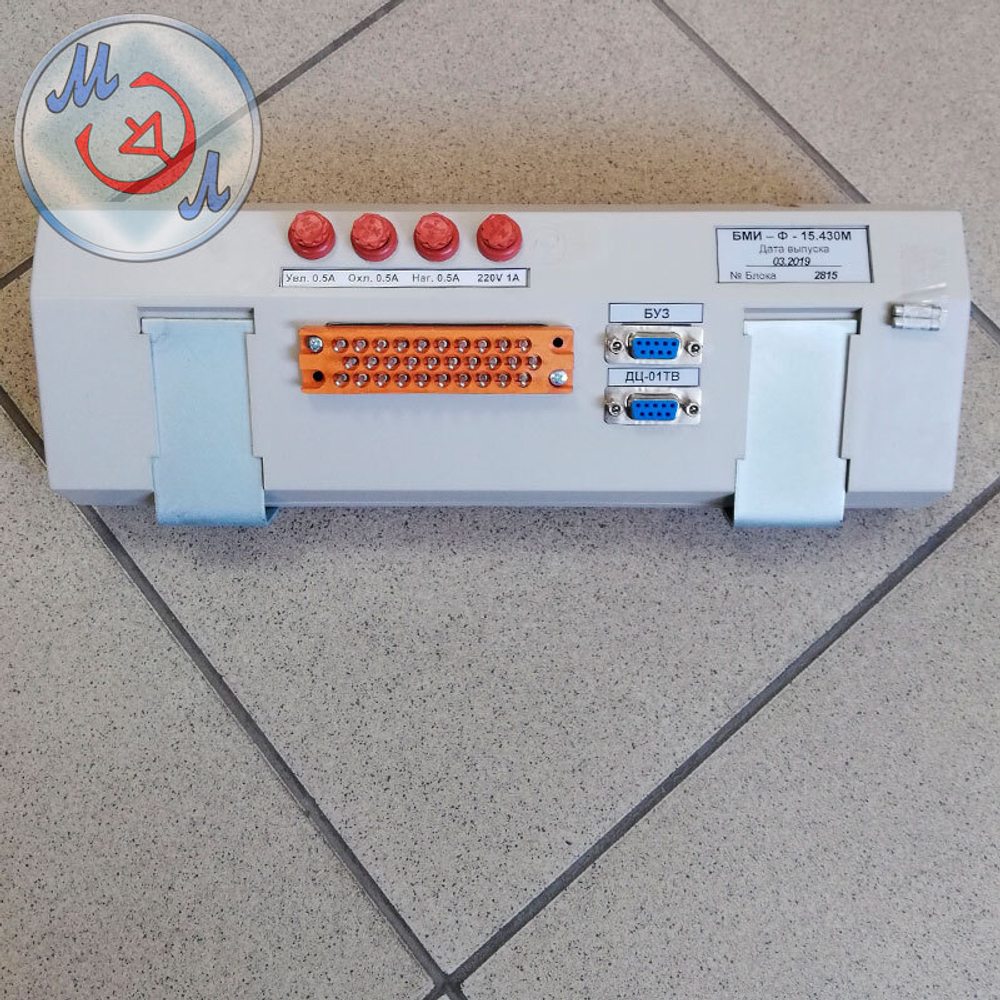

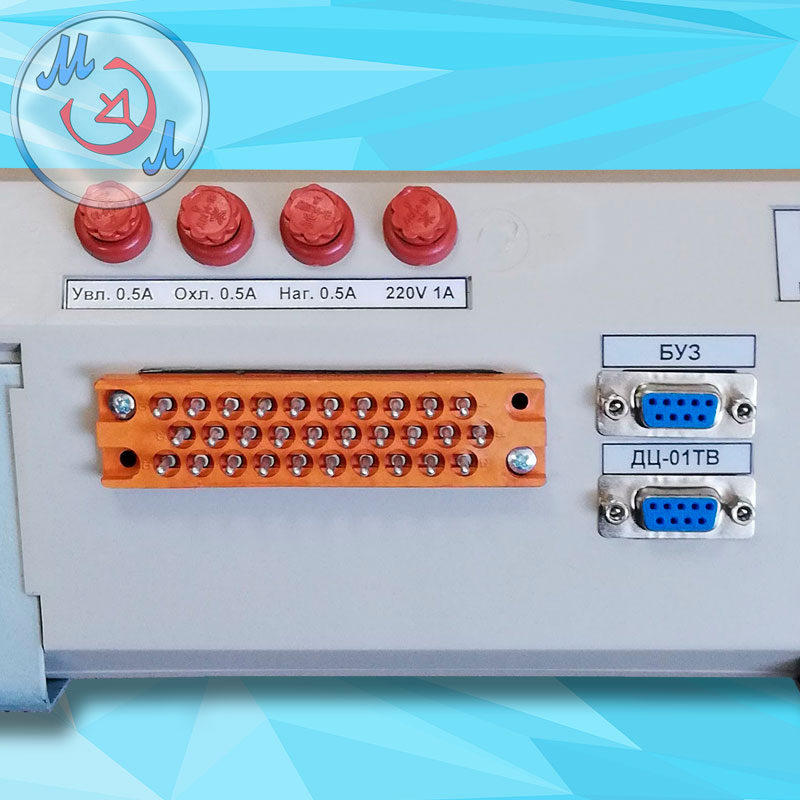

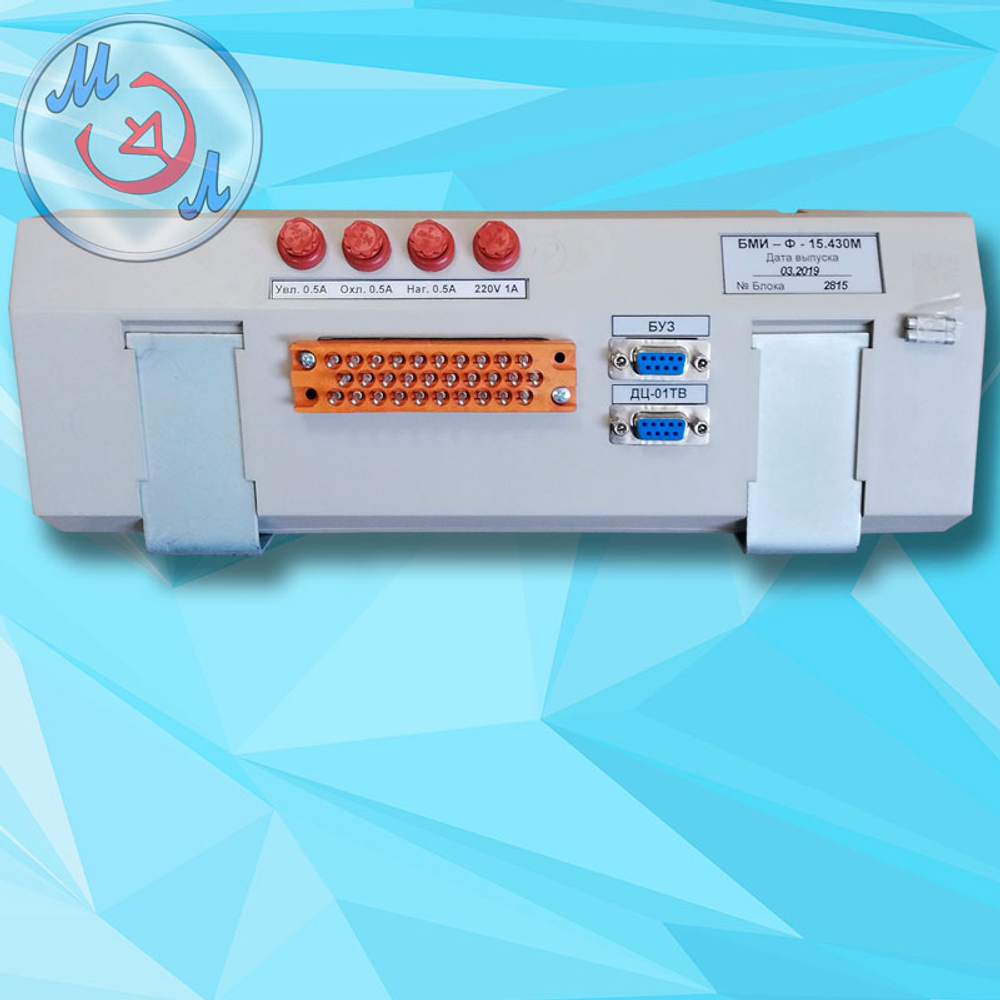

Блоки управления БМИ-Ф-15.430 выпускаются в двух исполнениях: БМИ-Ф-15.430М и БМИ-Ф-15.430Ф. Они построены на одной аппаратной платформе и имеют одинаковый набор функций. Основные различия заключаются в конструкции задней панели, типах разъёмов и способах подключения внешнего оборудования.

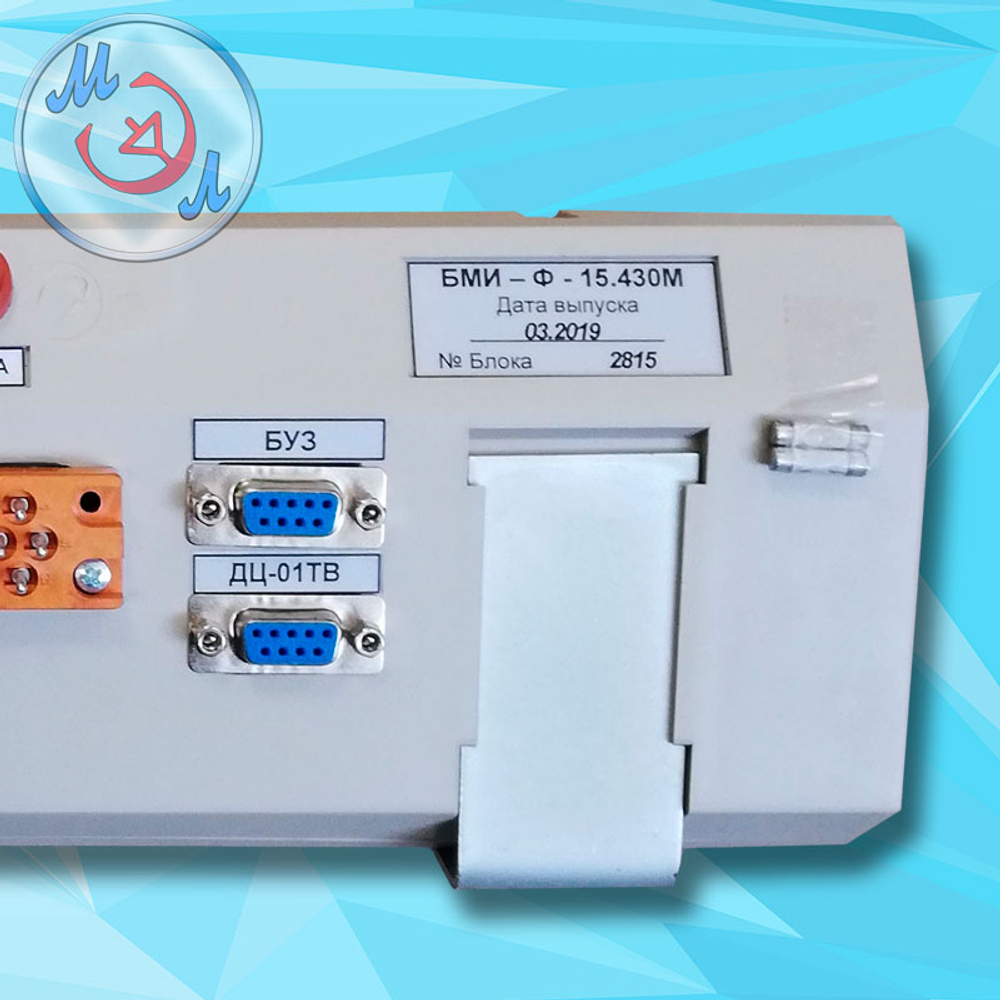

Точная модель блока, дата изготовления и серийный номер указаны на заводской табличке (шильдике), расположенной на задней панели устройства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения и регулирования температуры | от 10 до 55 °С |
| Дискретность отображения температуры | 0,1 °С |
| Дискретность отображения отклонения температуры от задания | 0,1 °С |
| Дискретность корректировки измеренной температуры | 0,1 °С |
| Разрешение при измерении температуры | 0,01 °С |
| Порог аварийной сигнализации по температуре после выхода инкубатора на рабочий режим | ±0,4 °С |
| Диапазон измерения и регулирования относительной влажности | от 20 до 90 % |
| Дискретность отображения относительной влажности | 1 % |
| Дискретность отображения отклонения относительной влажности от задания | 1 % |
| Дискретность корректировки измеренной относительной влажности | 1 % |
| Разрешение при измерении относительной влажности | 0,1 % |
| Порог аварийной сигнализации по влажности после выхода инкубатора на рабочий режим | ±5 % |
| Диапазон измерения скорости вращения вентилятора | от 0 до 999 об/мин |
| Напряжение питания | 180–240 В |
| Частота питающей сети | 50 Гц |
| Максимальный ток нагрузки выходов управления | до 0,5 А |
| Потребляемая мощность | не более 10 ВА |
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Ширина | 300 мм |
| Высота | 110 мм |
| Глубина | 80 мм |
| Масса | 1 кг |
Особенности
- При кратковременных отключениях электропитания и колебаниях напряжения выбранная технологическая программа и её настройки сохраняются.
Основные подключаемые датчики и устройства
К блоку управления БМИ-Ф-15.430М могут быть подключены следующие датчики, исполнительные устройства и вспомогательные блоки:
| Наименование | Назначение |
|---|---|
| ТСМ-100 | Аналоговый датчик температуры (медный терморезистор) для измерения температуры воздуха в инкубаторе |
| БЧ-2М1 | Аналоговый датчик влажности для измерения относительной влажности воздуха |
| ДЦ-01ТВ | Цифровой датчик температуры и относительной влажности воздуха |
| ДЦ-02Т | Цифровой датчик температуры |
| БАК-005П с датчиком ЦТК-005П | Блок аварийного контроля температуры предварительного инкубатора |
| БАК-005В с датчиком ЦТК-005В | Блок аварийного контроля температуры выводного инкубатора |
| ДОВ-1 | Датчик оборотов вентилятора для контроля скорости вращения вентилятора |
| ДОД | Датчик открытия двери инкубатора или термокамеры |
| БУЗ-6 | Блок управления воздушными заслонками |
| БУЗ-12 | Блок управления воздушными заслонками |
| БУЗ-45 | Блок управления воздушными заслонками |
Предустановленные автоматические программы
В памяти БМИ-Ф-15.430М предусмотрена возможность сохранять до 8 программ с номерами от 1 до 8. При поставке производителем записаны следующие заводские программы:
| Номер | Программа |
|---|---|
| 1 | Инкубация — курица |
| 2 | Инкубация — утка |
| 3 | Инкубация — гусь |
| 4 | Инкубация — индейка |
| 5 | Инкубация — перепел |
| 6 | Сквашивание — 44 °С, 8 часов |
| 7 | Сквашивание — 39 °С, 5 часов |
| 8 | Сквашивание — 45 °С, 6 часов |
Любую программу пользователь может отредактировать под свои технологические процессы и сохранить под тем же номером. Программы с номерами 6, 7 и 8 в инкубаторах не используются и предназначены для термокамер «Микроэл».
Скачать
Руководство по эксплуатации БМИ-Ф-15.430 в формате PDF
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка блоков управления инкубатором БМИ-Ф-15.430М осуществляется транспортными компаниями из г. Невинномысска по всей России.
Видеоинструкции
- БМИ-Ф-15.430 — Как включить предустановленную программу инкубации или сквашивания https://vkvideo.ru/video-137451858_456239151
- БМИ-Ф-15.430 — Как изменить параметры встроенных программ инкубации или сквашивания https://vkvideo.ru/video-137451858_456239152
- БМИ-Ф-15.430 — Изменение параметров инкубации вручную: температуры, влажности и работы заслонки: https://vkvideo.ru/video-137451858_456239139
- БМИ-Ф-15.430 — Юстировка датчика температуры ТСМ-100 по психрометру https://vkvideo.ru/video-137451858_456239144
- БМИ-Ф-15.430 — Юстировка датчика влажности БЧ-2М1 по психрометру https://vkvideo.ru/video-137451858_456239145
- БМИ-Ф-15.430 — Настройка режимов охлаждения инкубатора: водяное, воздушное или комбинированное https://vkvideo.ru/video-137451858_456239140
- БМИ-Ф-15.430 — Функция удаления лишней влажности в промышленных инкубаторах https://vkvideo.ru/video-137451858_456239141
- БМИ-Ф-15.430 — Как включить режим охлаждения яйца для водоплавающей птицы https://vkvideo.ru/video-137451858_456239142
- БМИ-Ф-15.430 — Как включить на инкубаторе контроль оборотов вентилятора (только для инкубаторов ИФ-8000-П-МЭЛ, ИФ-8000-В-МЭЛ, ИП-16-МЭЛ и ИВ-16-МЭЛ) https://vkvideo.ru/video-137451858_456239143
- БМИ-Ф-15.430 — Инструкция по подключению инкубаторов к диспетчерской программе SCKIFW (СКИФ) https://vkvideo.ru/video-137451858_456239147
- БМИ-Ф-15.430 — Инструкция по настройке параметров отложенного запуска системы увлажнения в инкубаторе https://vkvideo.ru/video-137451858_456239148
- БМИ-Ф-15.430 — Контроль поворота лотков в инкубаторе https://vkvideo.ru/video-137451858_456239150
- БМИ-Ф-15.430 — Настройка уровня влажности в инкубаторе перед выборкой цыплят https://vkvideo.ru/video-137451858_456239173
