Автоматическая система газации УУДК-Ф-15.03
УУДК-Ф-15.03 — устройство управления дезинфекционной камерой, предназначено для оснащения специализированных дезинфекционных камер инкубаториев и птицеводческих предприятий.
В отличие от систем, использующих жидкий формалин, в УУДК-Ф-15.03 применяется твёрдый параформальдегид (параформ). Необходимая порция вещества загружается в оборудование, после чего система автоматически выполняет технологический цикл обработки.
При нагревании параформальдегид деполимеризуется с выделением газообразного формальдегида. Воздушный поток распределяет его по объёму камеры и обеспечивает контакт с открытыми поверхностями инкубационных яиц, лотков, тележек, инвентаря и оборудования.
Инкубационные яйца могут проходить обработку непосредственно на загрузочных тележках.
Оборудование рассчитано на дезинфекционные камеры рабочим объёмом от 10 до 100 м³.
Принцип работы
Перед началом цикла в загрузочную ёмкость помещается предусмотренная технологическим режимом порция параформальдегида.
После запуска программы механизм автоматической загрузки подаёт параформ в нагревательный узел.
При нагревании параформальдегид деполимеризуется с выделением газообразного формальдегида. Вентилятор перемешивания воздуха производительностью 5000 м³/ч обеспечивает циркуляцию воздушной среды и распределение формальдегида по объёму дезинфекционной камеры.
После установленной выдержки система выполняет нейтрализацию остаточного формальдегида с применением раствора аммиака.
Нейтрализующий раствор подаётся насосом к форсунке туманообразующего распыления.
На завершающем этапе автоматически включается принудительная вентиляция для удаления остаточных паров из камеры.
После запуска выбранного режима дальнейшая последовательность операций выполняется автоматически в соответствии с установленными параметрами системы управления.
Автоматический цикл дезинфекции
УУДК-Ф-15.03 автоматически выполняет последовательность технологических операций:
- Подача параформальдегида в нагревательный узел.
- Нагрев и выделение газообразного формальдегида.
- Распределение формальдегида по объёму камеры и выдержка.
- Распыление нейтрализующего раствора.
- Выдержка после нейтрализации.
- Принудительная вентиляция камеры.
Продолжительность отдельных стадий устанавливается при помощи таймеров системы управления.
Параметры рабочего цикла определяются с учётом объёма дезинфекционной камеры, применяемой технологии и требований руководства по эксплуатации.
Режимы и функции
УУДК-Ф-15.03 обеспечивает:
- автоматический режим «Дезинфекция»;
- автоматическую подачу параформальдегида в нагревательный узел;
- нагрев параформальдегида и получение газообразного формальдегида;
- циркуляцию воздуха и распределение газовой среды по объёму камеры;
- автоматическую выдержку в соответствии с установленными параметрами;
- нейтрализацию остаточного формальдегида с применением раствора аммиака;
- последующую принудительную вентиляцию камеры;
- отдельный режим «Вытяжка» без запуска дезинфицирующего и нейтрализующего циклов;
- контроль состояния дверей;
- контроль положения воздушных заслонок;
- контроль работы вытяжного вентилятора;
- защиту электроприёмников от короткого замыкания и перегрузки;
- звуковую сигнализацию окончания рабочего цикла;
- звуковую и световую аварийную сигнализацию при отказе оборудования.

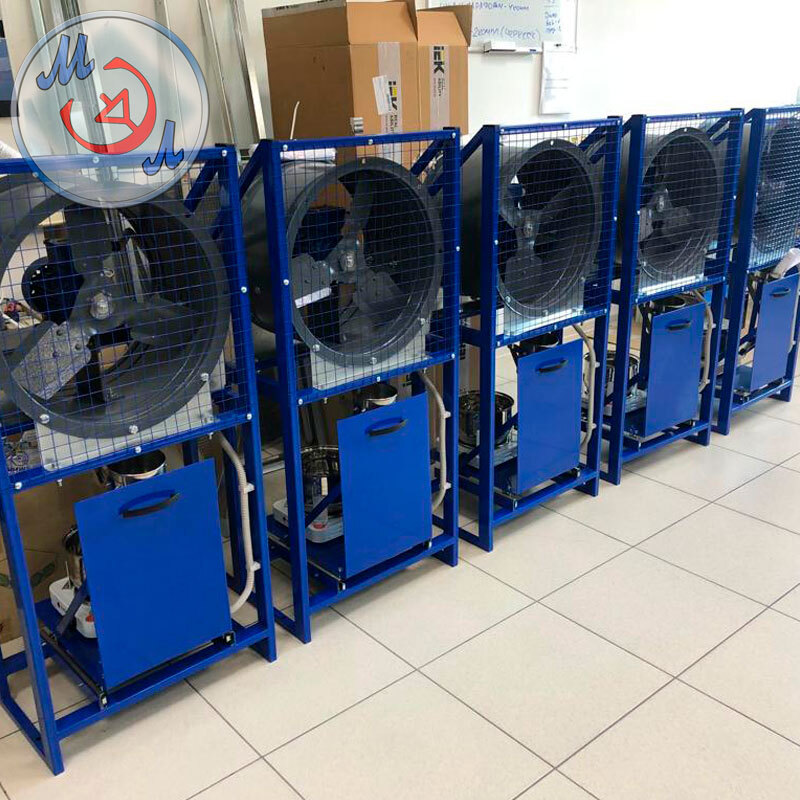

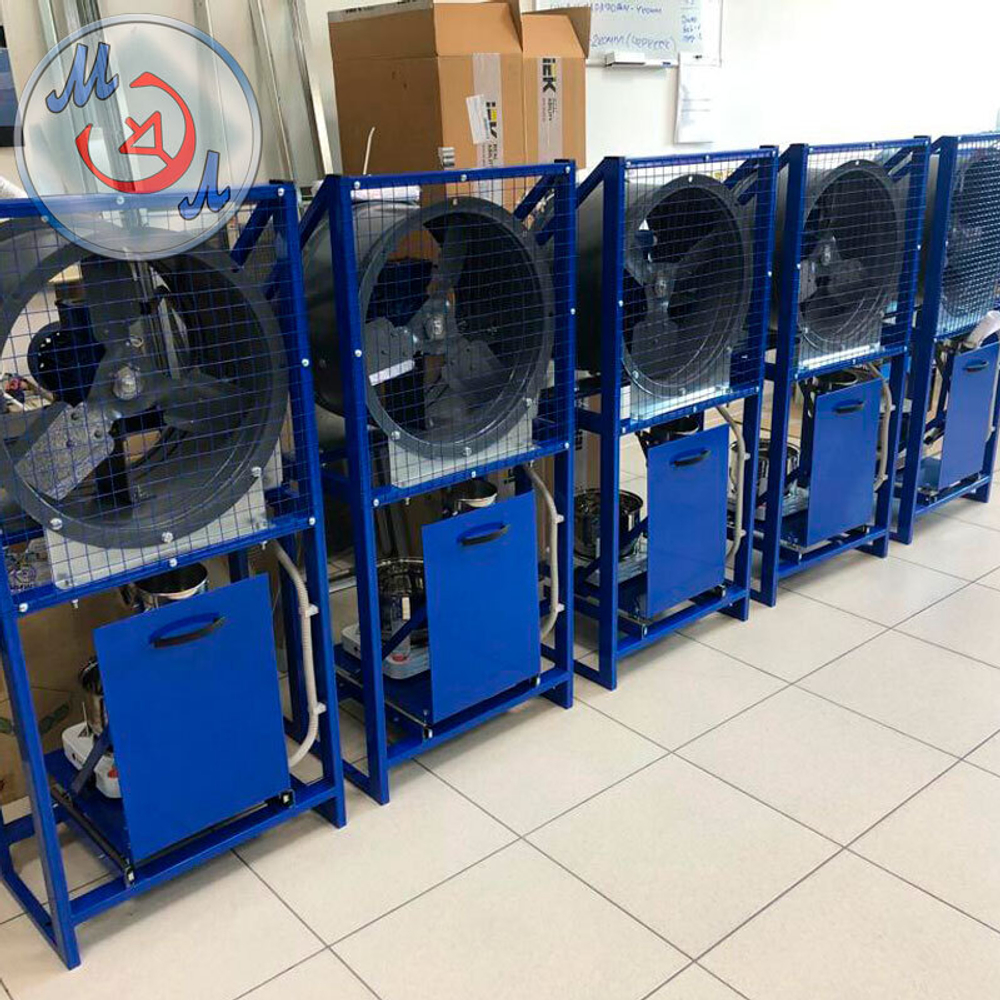

Стойка системы воздухообмена и газации

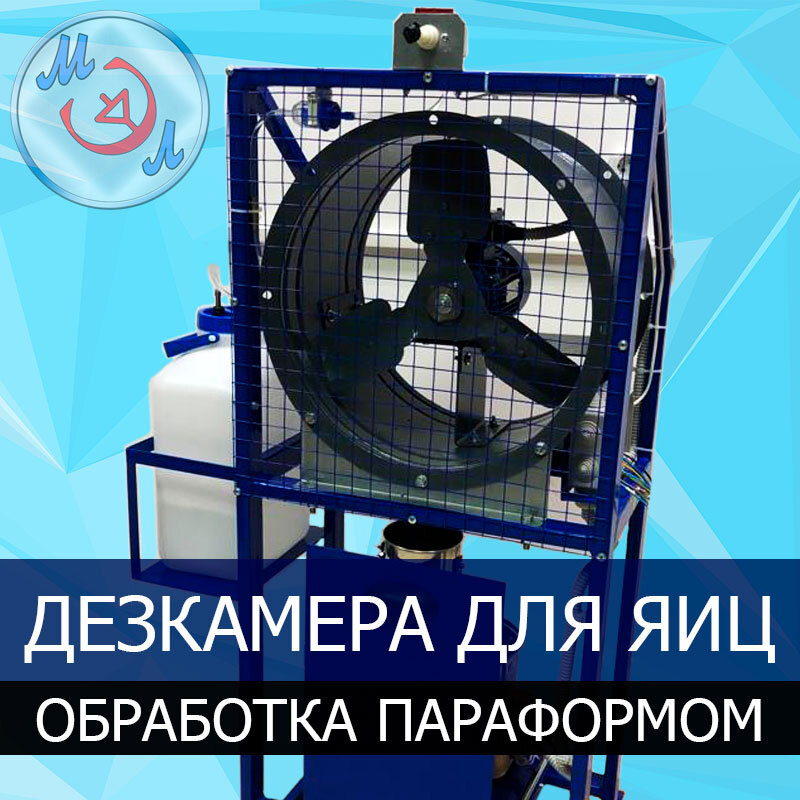

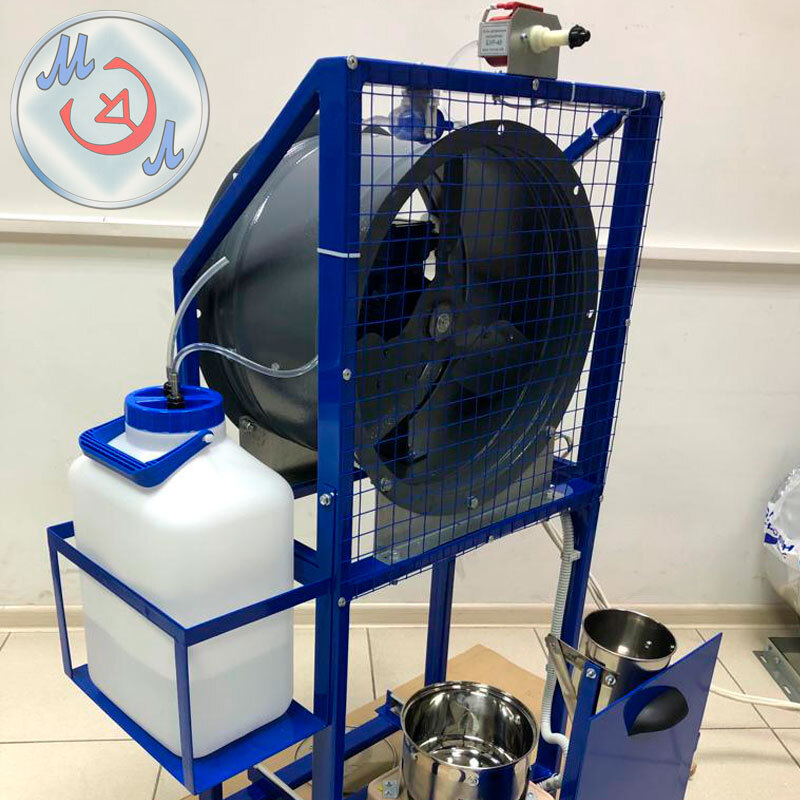

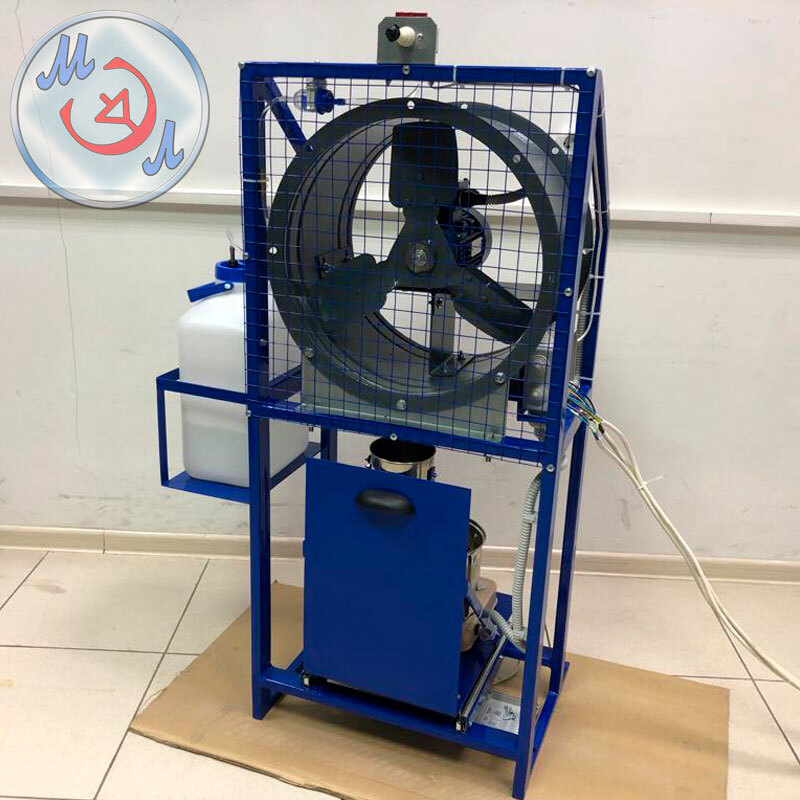

Стойка является основным исполнительным узлом УУДК-Ф-15.03. Она обеспечивает циркуляцию воздуха, получение газообразного формальдегида из параформальдегида и распыление нейтрализующего раствора.
В состав стойки входят:
- вентилятор перемешивания воздуха производительностью 5000 м³/ч — 1 шт.;
- насос системы распыления мощностью 48 Вт с форсункой туманообразующего распыления — 1 шт.;
- электрический нагреватель для параформальдегида мощностью 1,5 кВт, обеспечивающий нагрев до 150 °С примерно за 10 мин — 1 шт.;
- стационарная ёмкость для нагрева и деполимеризации параформальдегида объёмом 4 л — 1 шт.;
- загрузочная ёмкость для порции параформальдегида на один цикл с механизмом автоматической подачи в нагревательный узел — 1 шт.;
- пластиковый бак для раствора аммиака объёмом 10 л — 1 шт.
Чем УУДК-Ф-15.03 отличается от УУДК-Ф-15.02
Обе модели предназначены для автоматизации работы дезинфекционных камер, но используют разные способы получения формальдегида.
УУДК-Ф-15.03 использует твёрдый параформальдегид. При нагревании он деполимеризуется с выделением газообразного формальдегида, который распределяется по объёму камеры вентиляционной системой.
УУДК-Ф-15.02 работает с жидким раствором формалина, который распыляется внутри камеры через систему форсунок.
В обеих системах после дезинфекционной стадии предусмотрены нейтрализация остаточного формальдегида и последующая принудительная вентиляция камеры.
Выбор модели зависит от принятой на предприятии технологии дезинфекции.
Рабочие условия и технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | 380 В, трёхфазная сеть переменного тока |
| Частота питающей сети | 50 Гц |
| Напряжение цепей управления пусковой аппаратурой | 220 В переменного тока |
| Напряжение низковольтных цепей управления и блокировки | 24 В постоянного тока |
| Максимальная потребляемая мощность | 2,4 кВт |
| Рабочий объём дезинфекционной камеры | 10–100 м³ |
| Рабочая температура окружающей среды | от +5 до +50 °С |
| Допустимая относительная влажность | не более 80 % при +35 °С |
| Атмосферное давление | 70–106,7 кПа, примерно 525–800 мм рт. ст. |
| Степень защиты оболочки | IP54 по ГОСТ 14254 |
| Средний срок службы | не менее 5 лет |
Система обеспечивает отключение электроприводов при перегрузке и коротком замыкании в нагрузке.
Габаритные размеры и масса
Стойка системы воздухообмена и газации
| Параметр | Значение |
|---|---|
| Высота | 1130 мм |
| Ширина корпуса | 510 мм |
| Глубина | 430 мм |
| Выступ бачка сбоку | 180 мм |
| Общая ширина с бачком | 690 мм |
| Масса | 55 кг |

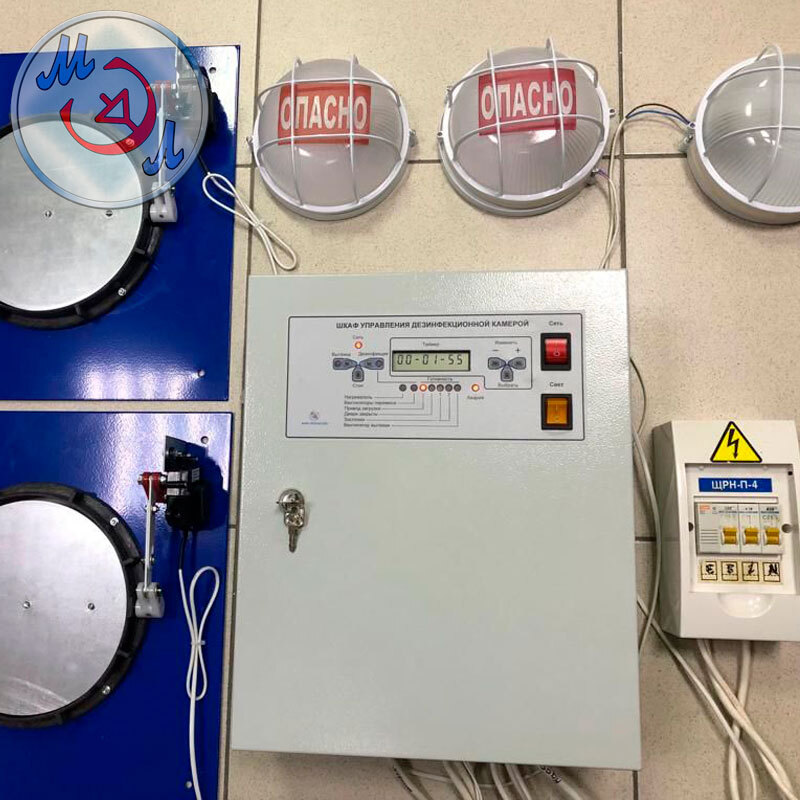

Шкаф управления дезинфекционной камерой
| Параметр | Значение |
|---|---|
| Ширина | 420 мм |
| Высота | 340 мм |
| Глубина | 160 мм |
| Масса | 5 кг |
Комплектация
В комплект оборудования УУДК-Ф-15.03 входят:
- стойка системы воздухообмена и газации — 1 шт.;
- шкаф управления дезинфекционной камерой — 1 шт.;
- вытяжной вентилятор — 1 шт.;
- электрический привод воздушной заслонки — 2 шт.;
- бокс ввода — 1 шт.;
- влагозащищённый светильник — 3 шт.;
- звонок — 1 шт.;
- концевой выключатель — 2 шт.
Важно
УУДК-Ф-15.03 представляет собой комплект оборудования для оснащения дезинфекционной камеры.
Помещение камеры, ограждающие конструкции и необходимые строительные работы в комплект поставки не входят.
Монтаж
Монтаж оборудования УУДК-Ф-15.03 допускается выполнять силами заказчика в соответствии с руководством по эксплуатации и требованиями к подготовке помещения.
Подключение электрооборудования должно выполняться квалифицированным персоналом с соблюдением действующих требований электробезопасности.
Заказчик может выполнить монтаж без обязательного привлечения специалиста ООО «Микроэл» и без заказа услуги шефмонтажа.
Самостоятельный монтаж, выполненный в соответствии с требованиями руководства по эксплуатации, не является основанием для прекращения гарантийных обязательств изготовителя.
По вопросам монтажа, настройки и эксплуатации оборудования предоставляется техническая консультация.
Требования к эксплуатации
УУДК-Ф-15.03 предназначено для эксплуатации в специально оборудованной дезинфекционной камере.
При проектировании и эксплуатации необходимо обеспечить:
- герметичность дезинфекционной камеры в соответствии с требованиями проекта;
- приток и принудительное удаление воздуха;
- отвод вытяжного воздуха в соответствии с требованиями к объекту;
- электропитание оборудования;
- правильную работу дверных блокировок и воздушных заслонок;
- выполнение требований руководства по эксплуатации;
- применение параформальдегида и нейтрализующего раствора в соответствии с утверждённым технологическим регламентом;
- соблюдение требований охраны труда и химической безопасности.
