Оборудование для дезинфекционной камеры УУДК-Ф-15.02
УУДК-Ф-15.02 — устройство управления дезинфекционной камерой, предназначено для автоматического управления оборудованием дезинфекционной камеры инкубатория.
Комплект используется для обработки открытых поверхностей инкубационных яиц сельскохозяйственной птицы, инкубационных лотков, тележек, производственного инвентаря и внутренних поверхностей дезинфекционной камеры.
УУДК-Ф-15.02 применяется для оснащения специализированных дезинфекционных камер, также называемых камерами газации, на птицеводческих предприятиях и в инкубаториях.
Оборудование рассчитано на работу в помещениях объёмом от 10 до 100 м³.
Инкубационные яйца могут проходить обработку непосредственно на загрузочных тележках.
Принцип работы
Дезинфекция выполняется с применением раствора формалина, который через систему форсунок распыляется внутри камеры.
Насос подаёт рабочий раствор к форсункам туманообразующего распыления. Одновременно вентиляторы стойки обеспечивают интенсивную циркуляцию воздуха внутри камеры.
Нагревательные элементы формируют тёплый воздушный поток, способствующий равномерному распределению аэрозоля по объёму помещения и открытым поверхностям обрабатываемых яиц, лотков, тележек, инвентаря и оборудования.
После стадии дезинфекции выполняется нейтрализация остаточного формальдегида с применением раствора аммиака.
Затем автоматически включается принудительная вентиляция для удаления остаточных паров из дезинфекционной камеры.
Автоматический цикл дезинфекции
После запуска выбранного режима УУДК-Ф-15.02 автоматически выполняет последовательность технологических операций:
- Распыление дезинфицирующего раствора;
- Выдержка;
- Распыление нейтрализующего раствора;
- Выдержка после нейтрализации;
- Принудительная вентиляция камеры.
Продолжительность отдельных стадий устанавливается при помощи таймеров системы управления.
Параметры цикла, продолжительность отдельных стадий и необходимое количество рабочих растворов определяются с учётом объёма камеры, применяемой технологии и требований руководства по эксплуатации.
Режимы и функции
УУДК-Ф-15.02 обеспечивает:
- автоматический режим «Дезинфекция»;
- распыление дезинфицирующего раствора;
- автоматическую выдержку в соответствии с установленными параметрами;
- нейтрализацию с применением раствора аммиака;
- последующую принудительную вентиляцию камеры;
- отдельный режим «Вытяжка» без включения оборудования распыления;
- контроль состояния дверей;
- контроль положения воздушных заслонок;
- контроль работы вытяжного вентилятора;
- защиту электроприёмников от короткого замыкания и перегрузки;
- звуковую сигнализацию окончания рабочего цикла;
- звуковую и световую аварийную сигнализацию при отказе оборудования.

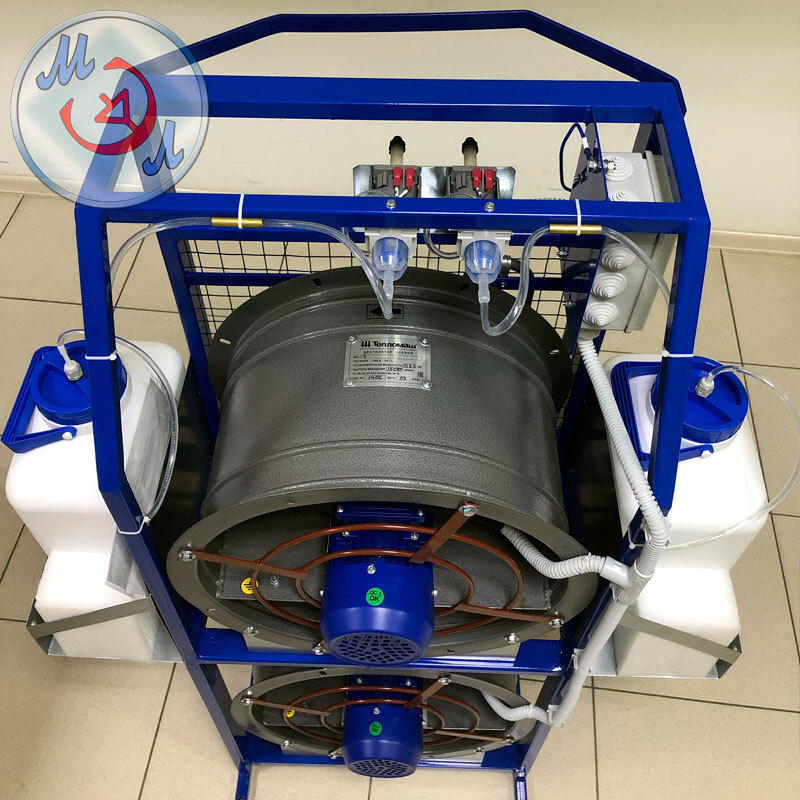

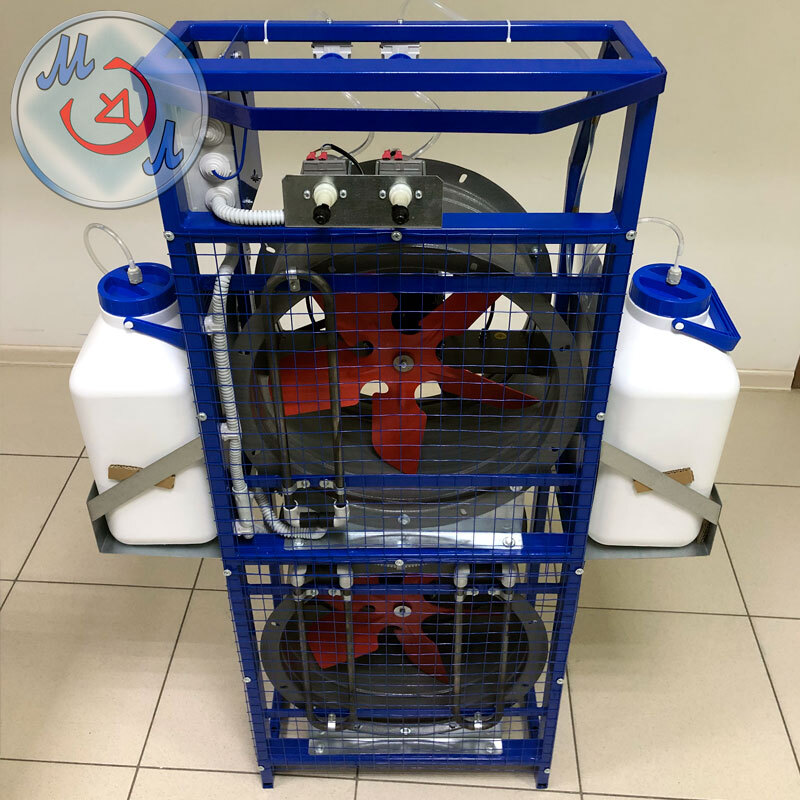

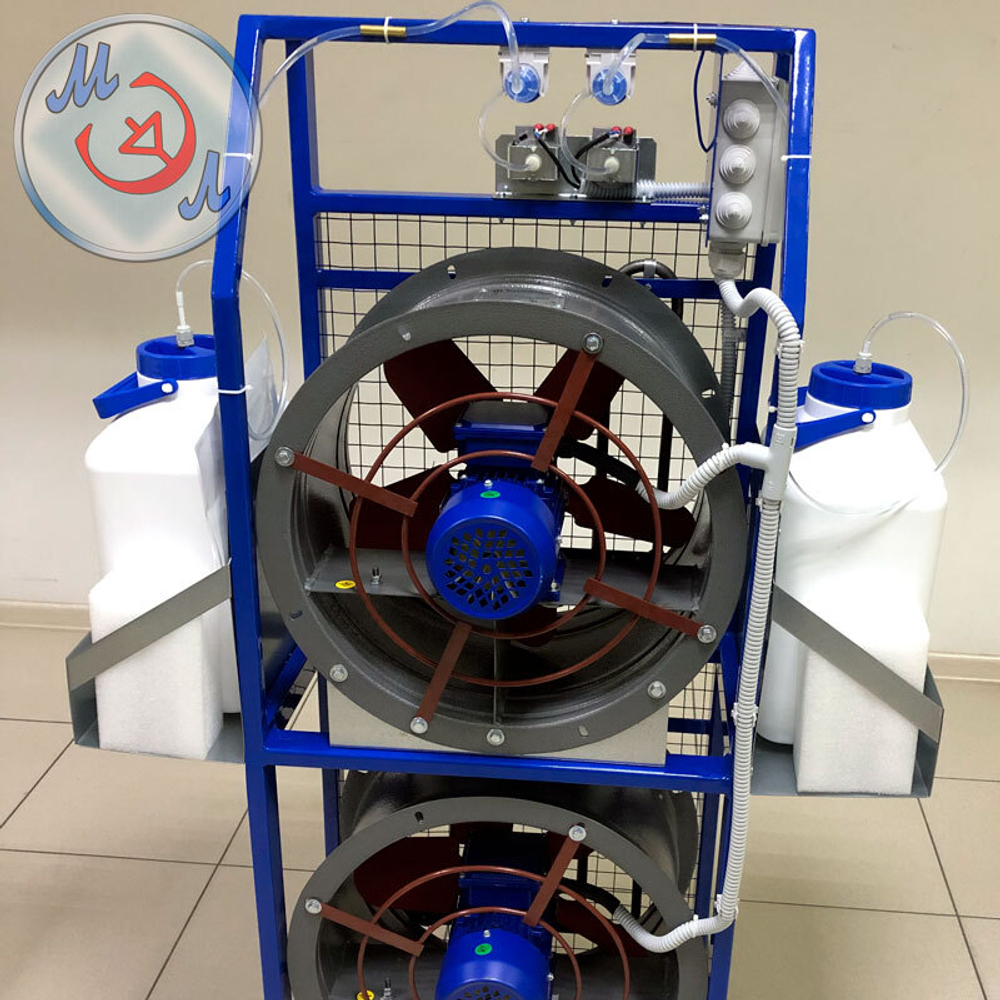

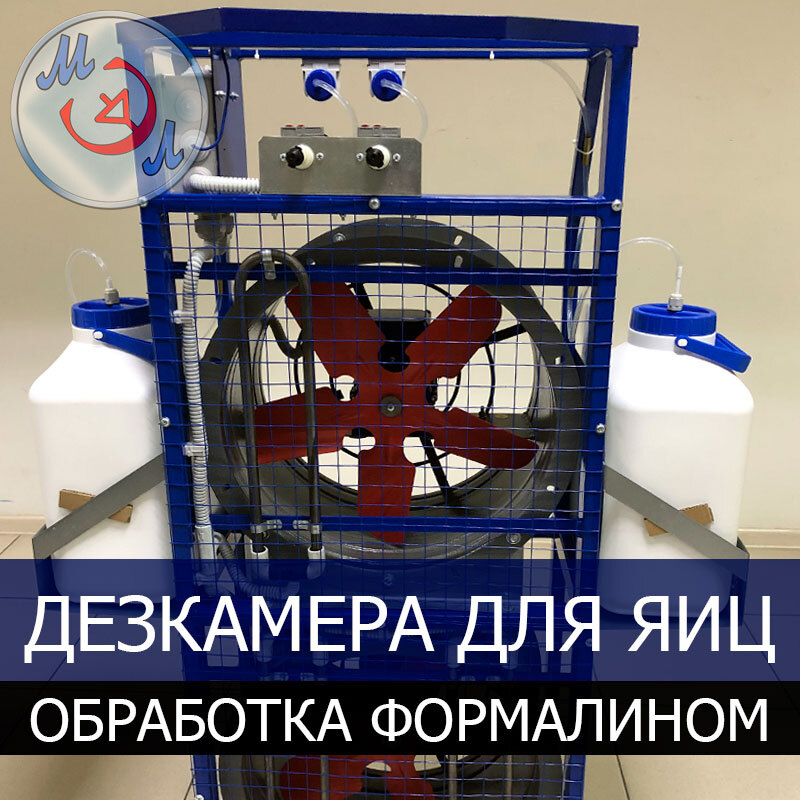

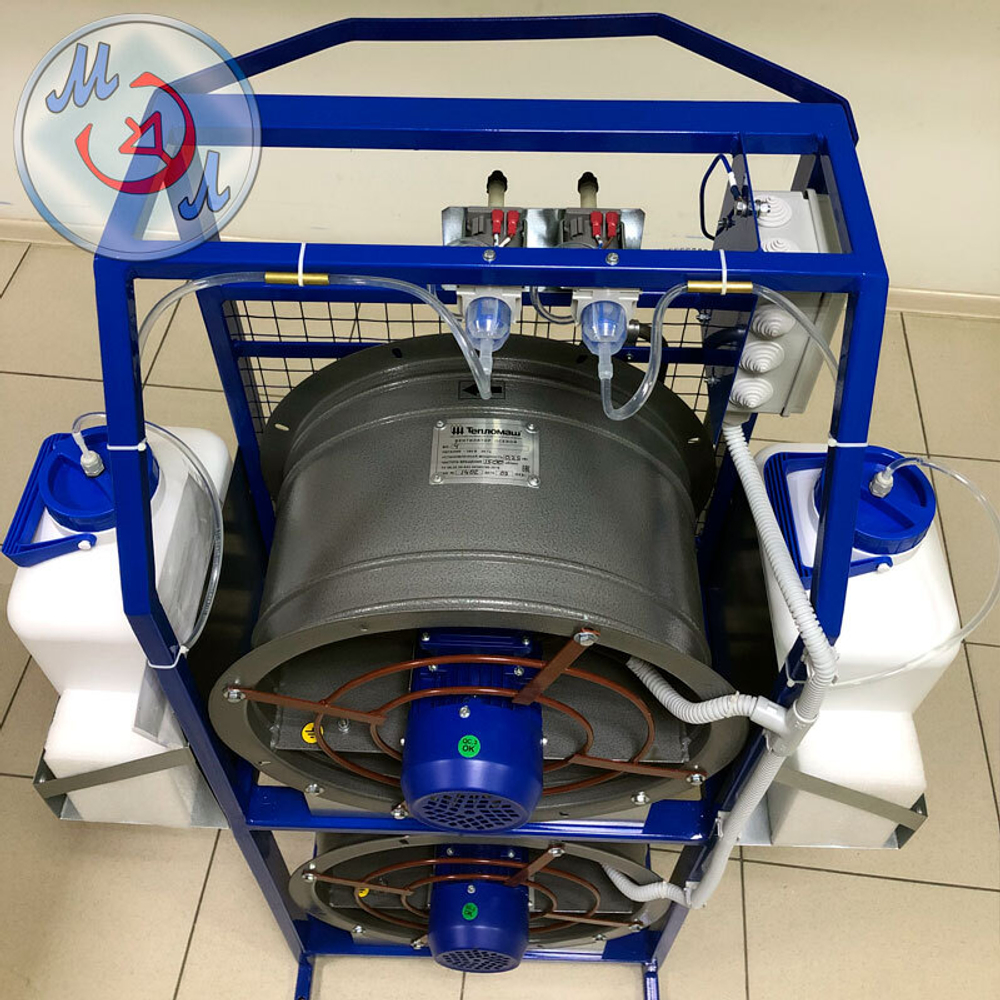

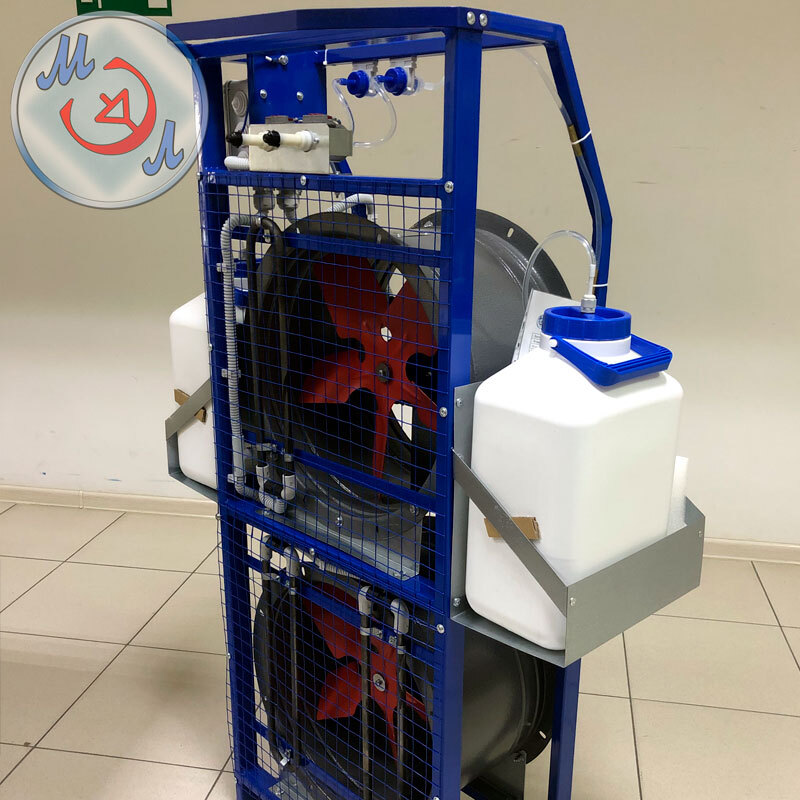

Стойка системы воздухообмена и аэрозолей
Стойка является основным исполнительным узлом УУДК-Ф-15.02 и обеспечивает циркуляцию воздуха, нагрев и распыление рабочих растворов внутри дезинфекционной камеры.
В состав стойки входят:
- вентилятор перемешивания воздуха производительностью 5000 м³/ч — 2 шт.;
- нагревательный элемент мощностью 1 кВт — 3 шт.;
- насос системы распыления мощностью 48 Вт с форсункой туманообразующего распыления — 2 шт.;
- пластиковый бак для раствора формалина объёмом 10 л — 1 шт.;
- пластиковый бак для раствора аммиака объёмом 10 л — 1 шт.
Размер капель при туманообразующем распылении — около 50 мкм.
Чем УУДК-Ф-15.02 отличается от УУДК-Ф-15.03
Обе модели предназначены для автоматизации работы дезинфекционных камер, но используют разные способы получения формальдегида.
УУДК-Ф-15.02 работает с жидким раствором формалина, который распыляется внутри камеры через систему форсунок.
УУДК-Ф-15.03 использует твёрдый параформальдегид. При нагревании он деполимеризуется с выделением газообразного формальдегида, который распределяется по объёму камеры вентиляционной системой.
В обеих системах после дезинфекционной стадии предусмотрены нейтрализация остаточного формальдегида и последующая принудительная вентиляция камеры.
Выбор модели зависит от принятой на предприятии технологии дезинфекции.
Рабочие условия и технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | 380 В, трёхфазная сеть переменного тока |
| Частота питающей сети | 50 Гц |
| Напряжение цепей управления пусковой аппаратурой | 220 В переменного тока |
| Напряжение низковольтных цепей управления и блокировки | 24 В постоянного тока |
| Максимальная потребляемая мощность | 4,2 кВт |
| Рабочий объём дезинфекционной камеры | 10–100 м³ |
| Рабочая температура окружающей среды | от +5 до +50 °С |
| Допустимая относительная влажность | не более 80 % при +35 °С |
| Атмосферное давление | 70–106,7 кПа, примерно 525–800 мм рт. ст. |
| Степень защиты оболочки | IP54 по ГОСТ 14254 |
| Средний срок службы | не менее 5 лет |
Система обеспечивает отключение электроприводов при перегрузке и коротком замыкании в нагрузке.
Габаритные размеры и масса
Стойка системы воздухообмена и аэрозолей
| Параметр | Значение |
|---|---|
| Высота | 1300 мм |
| Ширина корпуса | 510 мм |
| Глубина | 430 мм |
| Выступ бачка с каждой стороны | 180 мм |
| Общая ширина с бачками | 870 мм |
| Масса | 70 кг |
Шкаф управления дезинфекционной камерой
| Параметр | Значение |
|---|---|
| Ширина | 420 мм |
| Высота | 340 мм |
| Глубина | 160 мм |
| Масса | 5 кг |
Комплектация
В комплект оборудования УУДК-Ф-15.02 входят:
- стойка системы воздухообмена и аэрозолей — 1 шт.;
- шкаф управления дезинфекционной камерой — 1 шт.;
- вытяжной вентилятор — 1 шт.;
- электрический привод воздушной заслонки — 2 шт.;
- бокс ввода — 1 шт.;
- влагозащищённый светильник — 3 шт.;
- звонок — 1 шт.;
- концевой выключатель — 2 шт.
Важно
УУДК-Ф-15.02 представляет собой комплект оборудования для оснащения дезинфекционной камеры.
Помещение камеры, ограждающие конструкции и необходимые строительные работы в комплект поставки не входят.
Монтаж
Монтаж оборудования УУДК-Ф-15.02 допускается выполнять силами заказчика в соответствии с руководством по эксплуатации и требованиями к подготовке помещения.
Подключение электрооборудования должно выполняться квалифицированным персоналом с соблюдением действующих требований электробезопасности.
Заказчик может выполнить монтаж без обязательного привлечения специалиста ООО «Микроэл» и без заказа услуги шефмонтажа.
Самостоятельный монтаж, выполненный в соответствии с требованиями руководства по эксплуатации, не является основанием для прекращения гарантийных обязательств изготовителя.
По вопросам монтажа, настройки и эксплуатации оборудования предоставляется техническая консультация.
Требования к эксплуатации
УУДК-Ф-15.02 предназначено для эксплуатации в специально оборудованной дезинфекционной камере.
При проектировании и эксплуатации необходимо обеспечить:
- герметичность дезинфекционной камеры в соответствии с требованиями проекта;
- приток и принудительное удаление воздуха;
- отвод вытяжного воздуха в соответствии с требованиями к объекту;
- электропитание оборудования;
- правильную работу дверных блокировок и воздушных заслонок;
- выполнение требований руководства по эксплуатации;
- применение рабочих растворов в соответствии с утверждённым технологическим регламентом;
- соблюдение требований охраны труда и химической безопасности.
Скачать документацию
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка УУДК-Ф-15.02 осуществляется транспортными компаниями из г. Невинномысска по всей России.
Параметры для расчёта стоимости доставки
Оборудование размещается и закрепляется на стандартной транспортной палете с защитным палетным бортом.
Ориентировочные параметры груза:
- размеры в упаковке — 800×1200×1600 мм;
- масса брутто — 115 кг;
- объём — 1,54 м³.
Видео: демонстрация работы УУДК-Ф-15.02
