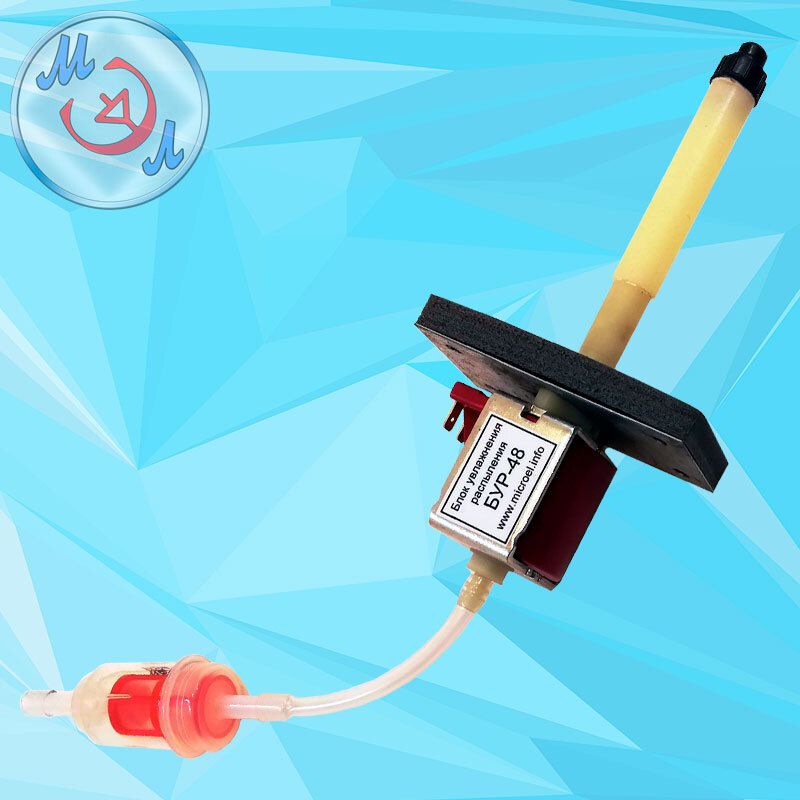

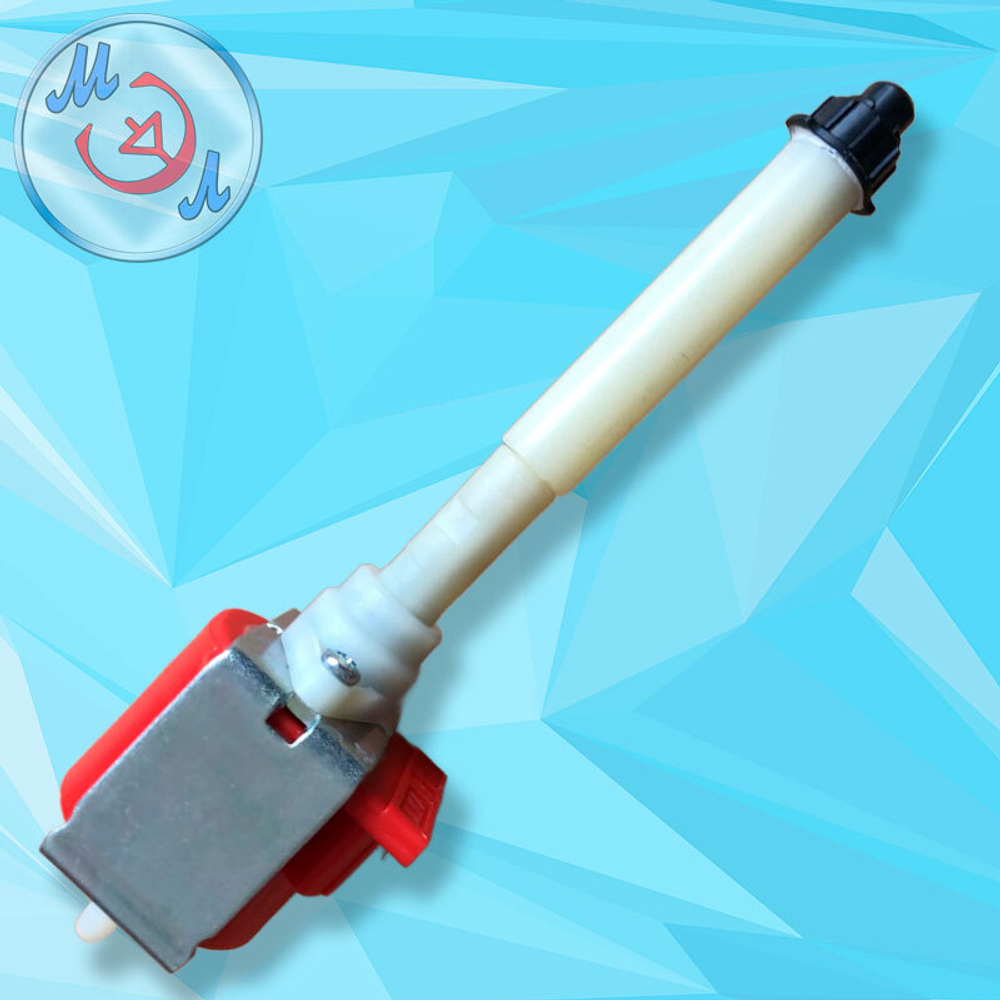

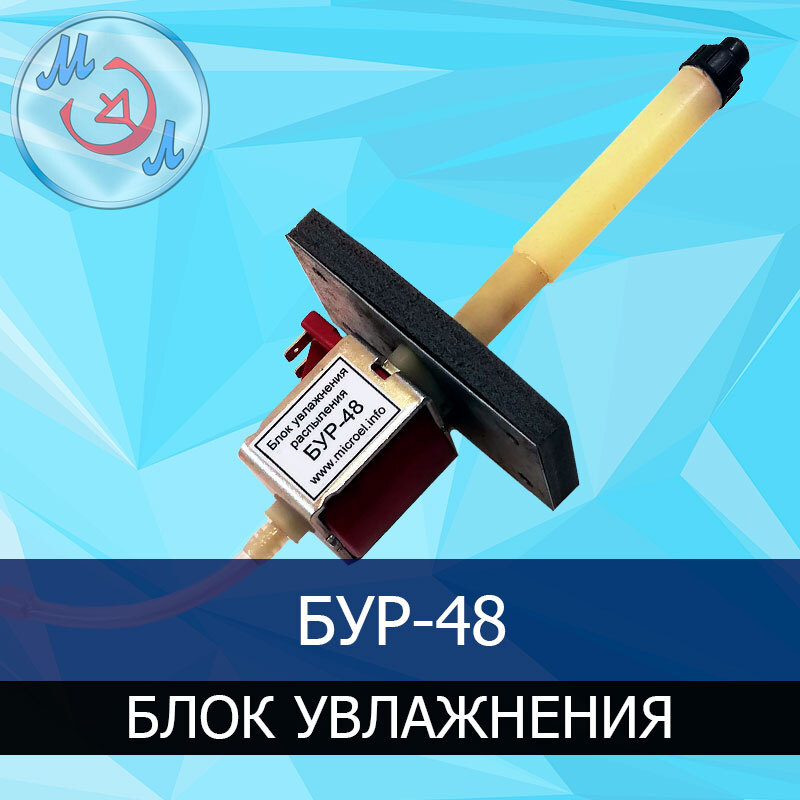

Блок увлажнения и распыления БУР-48
БУР-48 предназначен для подачи жидкости под давлением и её мелкодисперсного распыления через форсунку.
В промышленных инкубаторах блок используется как исполнительный элемент системы увлажнения. По команде автоматики вибрационная помпа подаёт воду через фильтр и трубопровод к распылительной форсунке, которая формирует мелкодисперсный водяной аэрозоль внутри инкубационной камеры.
БУР-48 также применяется в специализированном оборудовании для дезинфекционных камер, где используется для подачи и распыления предусмотренных технологией жидких рабочих растворов, в том числе раствора формалина или нейтрализующего раствора аммиака.
Использование БУР-48 с химическими растворами допускается только в составе оборудования и в соответствии со схемой и технологическим регламентом, предусмотренными производителем.
Принцип работы
Упрощённо система подачи жидкости работает следующим образом:
ёмкость с жидкостью → фильтр → вибрационная помпа → трубка → распылительная форсунка
Жидкость поступает через фильтр на вход вибрационной помпы. Насос создаёт необходимое давление и подаёт жидкость к форсунке.
Форсунка распыляет поступающую жидкость с образованием мелкодисперсного аэрозоля с размером капель до 50 мкм.
Максимальная паспортная производительность самой помпы составляет 650 мл/мин.
При работе в составе штатной системы БУР-48 фактическая подача жидкости через фильтр, трубопровод и распылительную форсунку составляет около 2,5 мл/с (150 мл/мин).
Совместимость
БУР-48 штатно применяется в оборудовании производства «Микроэл»:
БУР-48 также может применяться при модернизации систем увлажнения промышленных инкубаторов:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55;
- Стимул ИП-16.
Для оборудования сторонних производителей и модернизированных инкубаторов совместимость следует проверять по электрической и гидравлической схеме системы увлажнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания насоса | 230 В переменного тока |
| Частота питающей сети | 50 Гц |
| Мощность | 48 Вт |
| Максимальное давление | 15 бар |
| Максимальная паспортная производительность насоса | 650 мл/мин |
| Фактическая подача через штатную систему распыления | около 2,5 мл/с (150 мл/мин) |
| Размер капель при распылении | до 50 мкм |
| Диаметр штуцера фильтра | 8 мм |
| Габаритные размеры блока в сборе | 250×70×70 мм |
| Масса | 450 г |
Комплектация
В комплект БУР-48 входят:
- вибрационная помпа 48 Вт;
- входной фильтр;
- пластиковая трубка-удлинитель для форсунки;
- пластиковая распылительная форсунка;
- монтажная панель с уплотнителем;
- шланг для соединения насоса с фильтром.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка БУР-48 осуществляется транспортными компаниями из г. Невинномысска по всей России.
