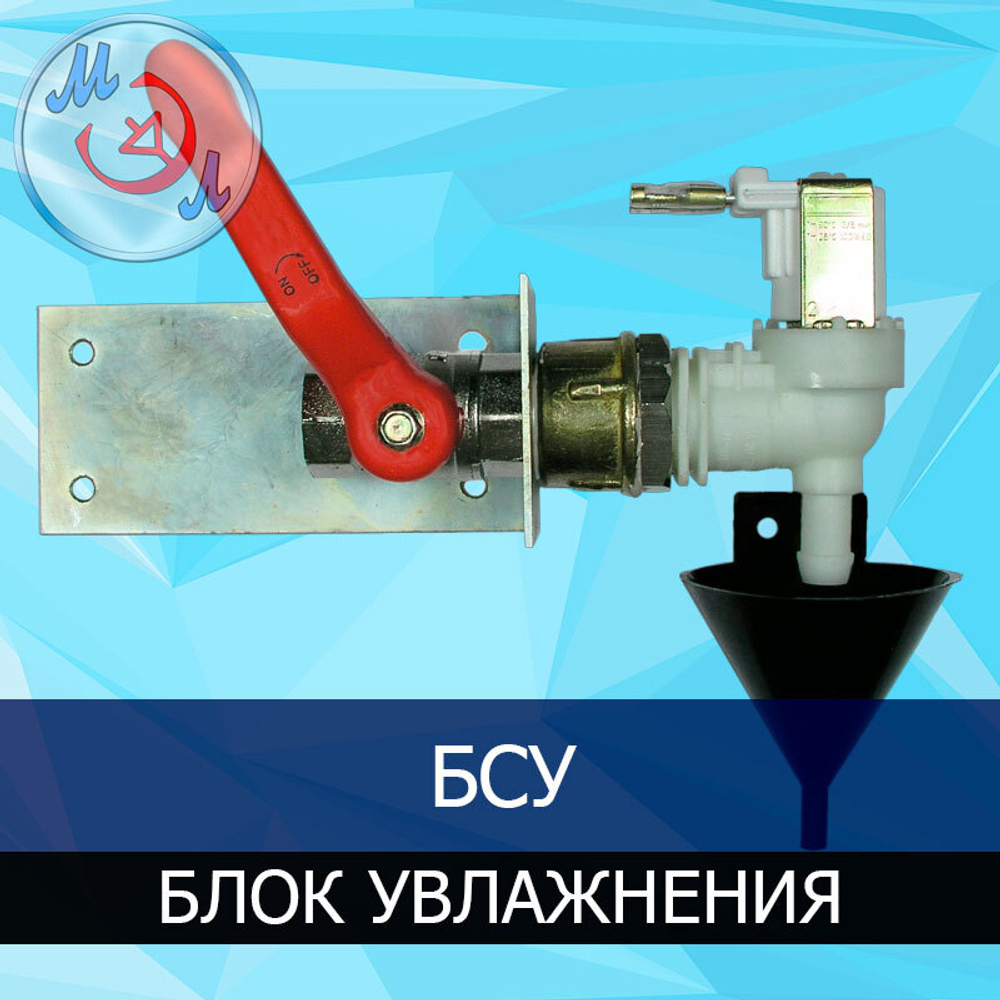

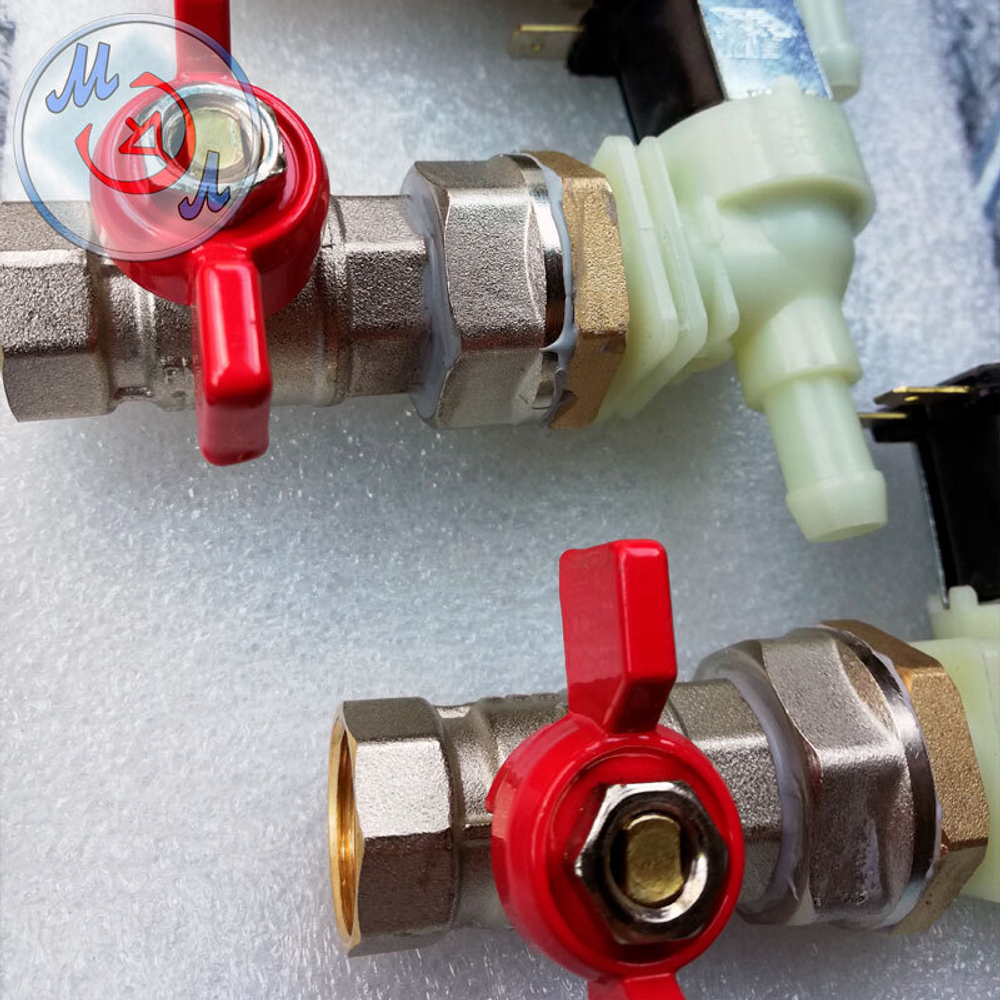

Блок БСУ системы увлажнения инкубатора
БСУ предназначен для автоматической подачи воды в систему увлажнения промышленного инкубатора.
Блок является исполнительным элементом системы увлажнения и работает по командам управляющей автоматики инкубатора. При необходимости увлажнения автоматика подаёт напряжение на соленоидный клапан БСУ, клапан открывается и обеспечивает поступление воды в чашку увлажнения, расположенную на оси вентилятора внутри инкубационной камеры.
БСУ не регулирует относительную влажность воздуха самостоятельно. Необходимость включения системы увлажнения определяется управляющей автоматикой инкубатора.
Принцип работы
Упрощённо работа системы выглядит следующим образом:
блок управления → БСУ → соленоидный клапан → подача воды → чашка системы увлажнения
При подаче напряжения на катушку соленоид приводит в действие запорный механизм клапана и открывает подачу воды.
После снятия напряжения клапан закрывается и подача воды прекращается.

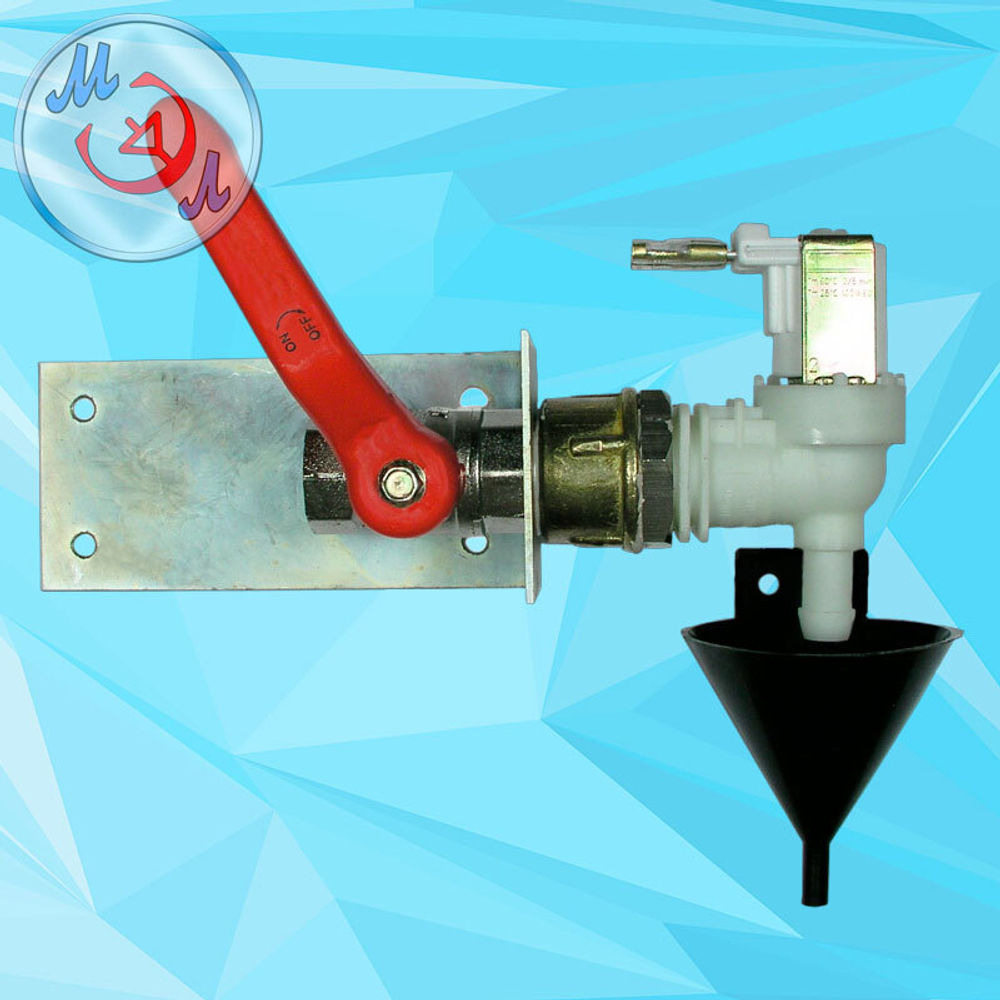

Блок БСУ устанавливается в средней задней части корпуса инкубатора. Выход соленоидного клапана соединён с лейкой, из которой вода по силиконовой трубке поступает в чашку системы увлажнения.
Присоединение БСУ к системе водоснабжения — 1/2″.
Совместимость
Блок БСУ штатно применяется в системах увлажнения старого исполнения в промышленных инкубаторах:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- «Универсал-55».
Совместимость относится к инкубаторам, сохранившим штатную систему увлажнения на базе БСУ. На оборудовании после модернизации конструкция системы увлажнения может отличаться.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Автоматическая подача воды в систему увлажнения |
| Рабочая среда | Вода |
| Тип клапана | Мембранный, нормально закрытый |
| Напряжение питания катушки | 220 В переменного тока, 50 Гц |
| Рабочее давление воды | от 0,02 до 1 МПа (от 0,2 до 10 бар) |
| Присоединение БСУ к водопроводу | 1/2″ |
| Входная резьба соленоидного клапана | 3/4″ |
| Исполнение корпуса клапана | Угловое, 90° |
| Регулировка расхода воды | Ручная, шаровым краном |
Важно
Для устойчивой работы соленоидного клапана требуется давление воды не менее 0,02 МПа (0,2 бар).
При подаче воды самотёком из накопительной ёмкости при недостаточном гидростатическом давлении корректная работа мембранного клапана не гарантируется.
Комплектация

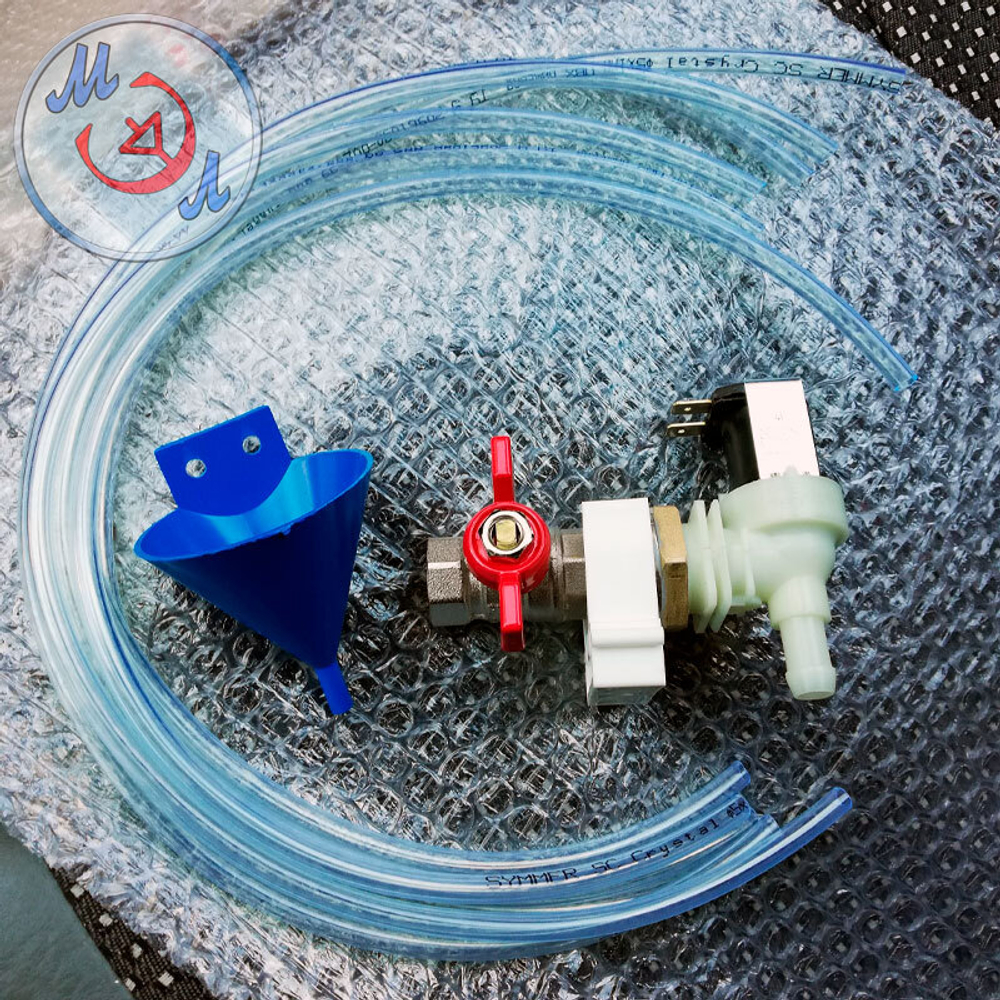

В комплект БСУ входят:
- соленоидный клапан увлажнения;
- шаровый кран;
- лейка;
- силиконовая трубка;
- хомуты;
- соединительные гайки и штуцеры.
Требования к качеству воды
Для надёжной работы соленоидного клапана перед входом БСУ необходимо устанавливать механический фильтр для воды с размером фильтрации не более 500 мкм.
При использовании воды из скважин, колодцев или других источников с повышенным содержанием механических примесей рекомендуется более тонкая предварительная фильтрация.
Попадание в клапан песка, ржавчины, окалины и других механических загрязнений может привести к засорению внутренних каналов, нарушению работы мембраны и неполному открытию или закрытию клапана.
Периодичность проверки и очистки фильтра зависит от качества используемой воды.
Гарантии изготовителя
Гарантийный срок эксплуатации блока БСУ — 12 месяцев.
На соленоидный клапан увлажнения, входящий в состав БСУ, установлен отдельный гарантийный срок — 6 месяцев.
Гарантия распространяется на производственные дефекты изделия при соблюдении требований к монтажу и эксплуатации.
Гарантия не распространяется на неисправности соленоидного клапана, вызванные загрязнением его внутренних элементов механическими примесями, отложениями, песком, ржавчиной или окалиной, поступающими из системы водоснабжения.
Засорение внутренних каналов или мембраны клапана механическими загрязнениями относится к последствиям эксплуатации и не является производственным дефектом.
Доставка
Доставка блоков БСУ системы увлажнения инкубаторов осуществляется транспортными компаниями из г. Невинномысска по всей России.
