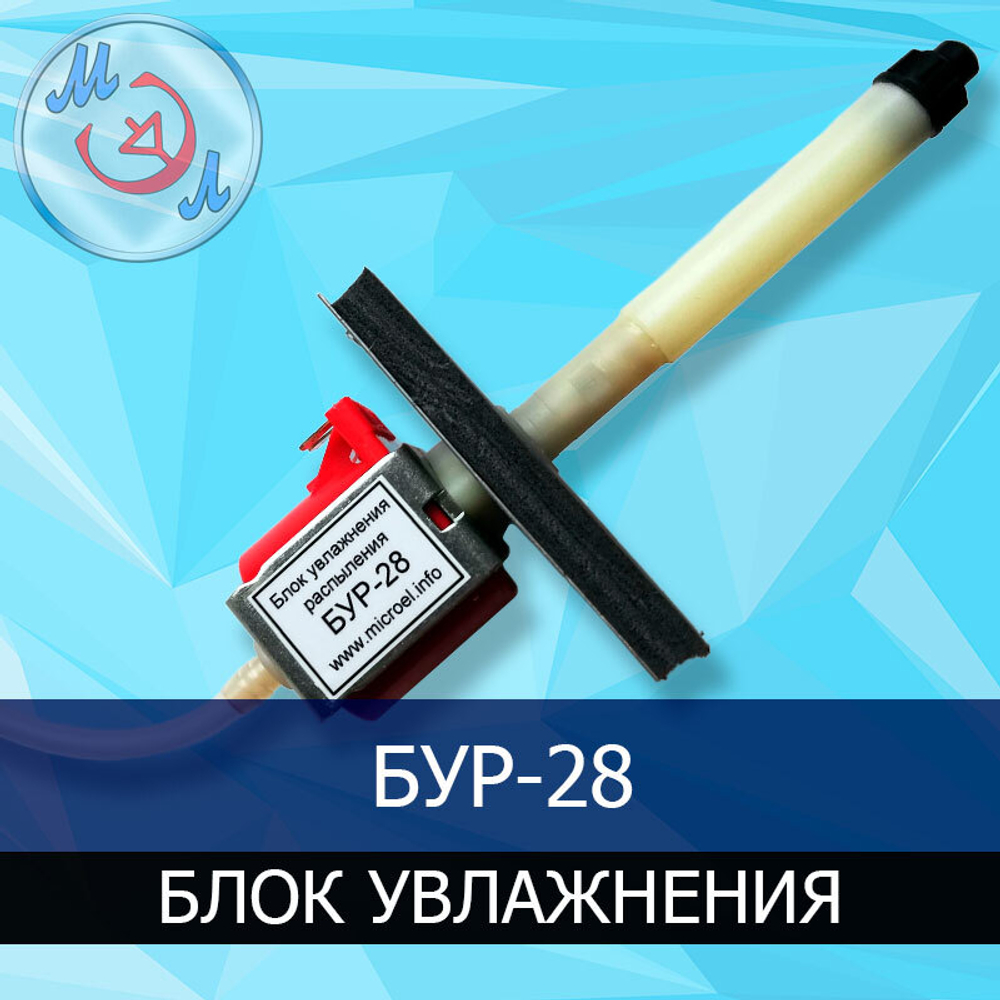

Блок увлажнения и распыления БУР-28
БУР-28 предназначен для подачи воды под давлением и её мелкодисперсного распыления через форсунку.
В фермерских инкубаторах блок используется как исполнительный элемент системы увлажнения. По команде управляющей автоматики вибрационная помпа подаёт воду через фильтр и трубопровод к распылительной форсунке, которая формирует мелкодисперсный водяной аэрозоль внутри инкубационной камеры.
БУР-28 не является самостоятельным регулятором влажности. Включение и отключение блока выполняется автоматикой инкубатора в зависимости от заданных параметров относительной влажности воздуха.
Принцип работы
Упрощённо система подачи воды работает следующим образом:
ёмкость с водой → фильтр → вибрационная помпа → трубка → распылительная форсунка
Вода поступает через фильтр на вход вибрационной помпы. Помпа создаёт давление и подаёт воду к распылительной форсунке.
Форсунка распыляет поступающую воду с образованием мелкодисперсного аэрозоля с размером капель до 50 мкм.
Паспортная производительность вибрационной помпы составляет 900 мл/мин.
При работе в составе штатной системы БУР-28 фактическая подача воды через фильтр, соединительные элементы и распылительную форсунку составляет около 1,5 мл/с (90 мл/мин).
Разница между паспортной производительностью помпы и фактической подачей системы обусловлена гидравлическим сопротивлением фильтра, трубопровода и распылительной форсунки.
Совместимость
БУР-28 штатно применяется в фермерских инкубаторах производства «Микроэл»:
Отличие БУР-28 от БУР-48
БУР-28 и БУР-48 выполняют одинаковую основную функцию — подачу воды к распылительной форсунке системы увлажнения, но рассчитаны на разные инкубаторы и отличаются характеристиками насосов.
| Параметр | БУР-28 | БУР-48 |
|---|---|---|
| Мощность насоса | 28 Вт | 48 Вт |
| Максимальное давление | 4 бар | 15 бар |
| Паспортная производительность насоса | 900 мл/мин | 650 мл/мин |
| Основное применение | ИФ-1000-У-МЭЛ, ИФ-4000-У-МЭЛ | Более крупные промышленные инкубаторы |
Более высокая мощность и давление БУР-48 не означают пропорционально большую паспортную производительность помпы: вибрационные насосы имеют различные рабочие характеристики по соотношению давления и расхода.
При подборе блока увлажнения следует ориентироваться на штатную комплектацию конкретной модели инкубатора.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания насоса | 230 В переменного тока |
| Частота питающей сети | 50 Гц |
| Мощность насоса | 28 Вт |
| Максимальное давление | 4 бар |
| Паспортная производительность насоса | 900 мл/мин |
| Фактическая подача через штатную систему распыления | около 1,5 мл/с (90 мл/мин) |
| Размер капель при распылении | до 50 мкм |
| Диаметр штуцера фильтра | 8 мм |
| Габаритные размеры блока в сборе | 250×70×70 мм |
| Масса | 450 г |
Комплектация

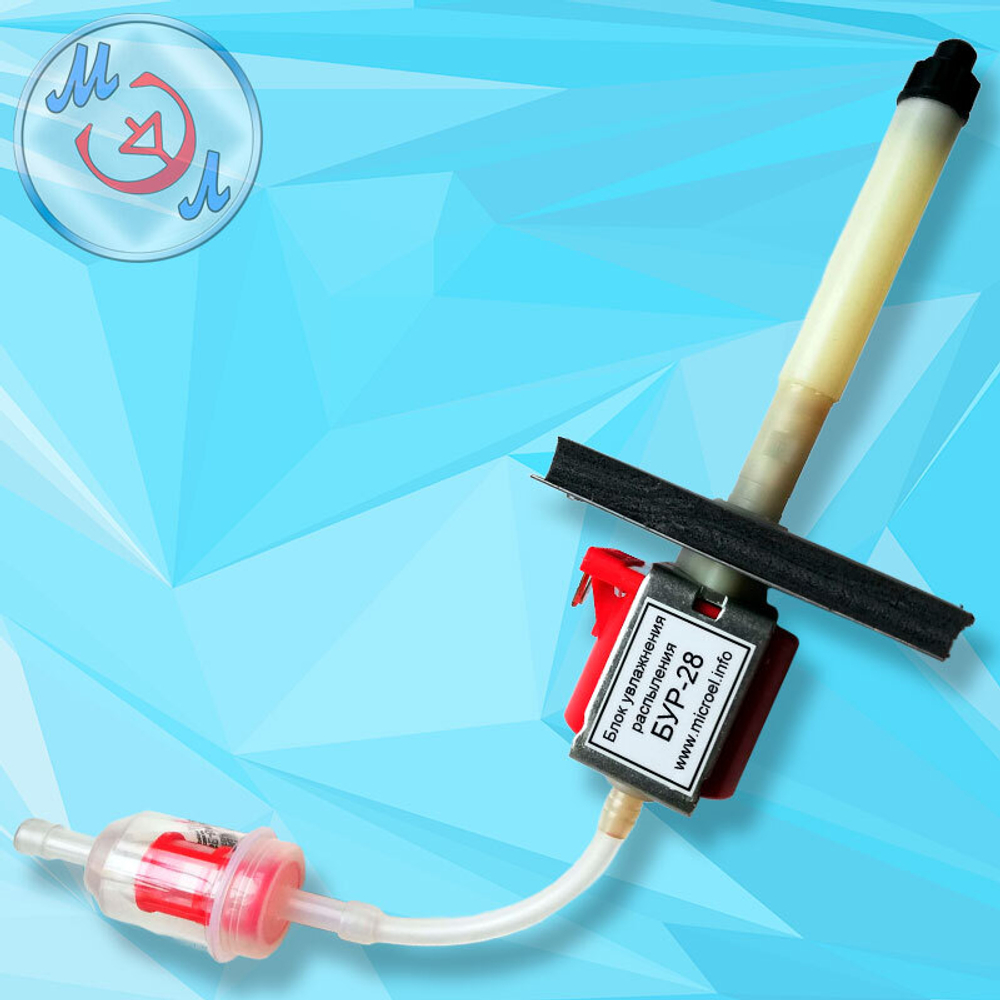

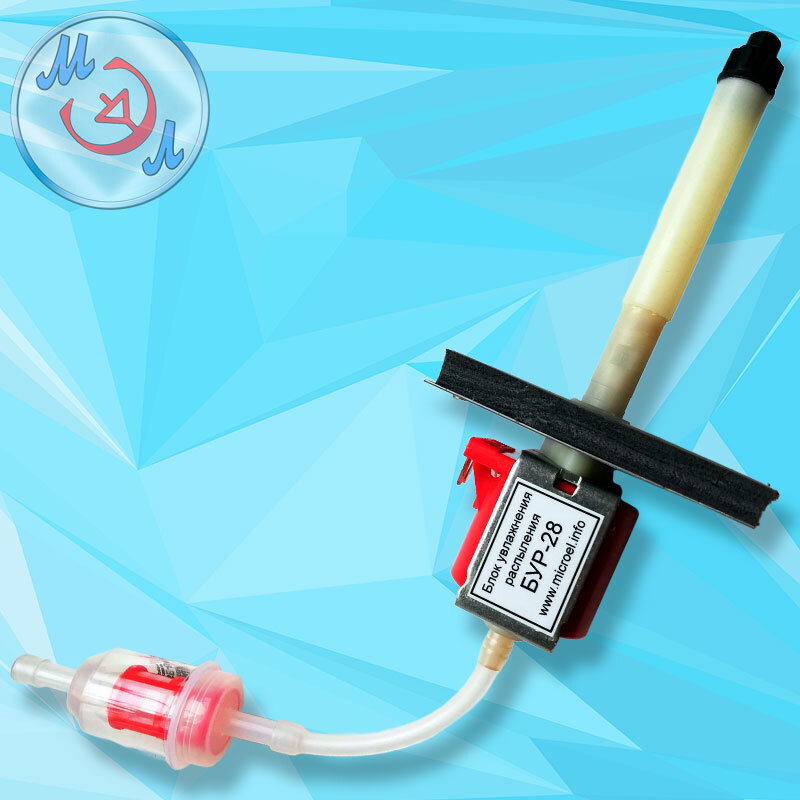

В комплект БУР-28 входят:

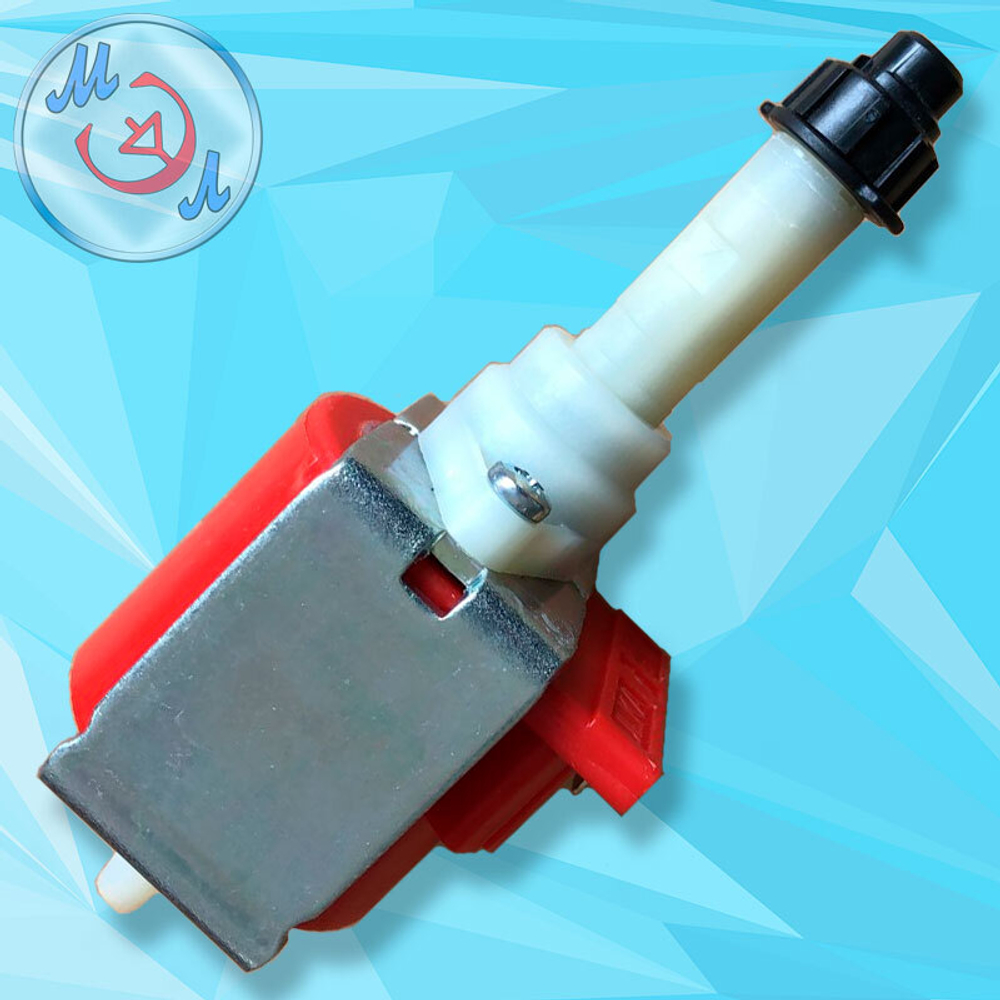

- вибрационная помпа 28 Вт;
- входной фильтр;
- пластиковая распылительная форсунка;
- монтажная панель с уплотнителем;
- шланг для соединения насоса с фильтром.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка БУР-28 осуществляется транспортными компаниями из г. Невинномысска по всей России.
