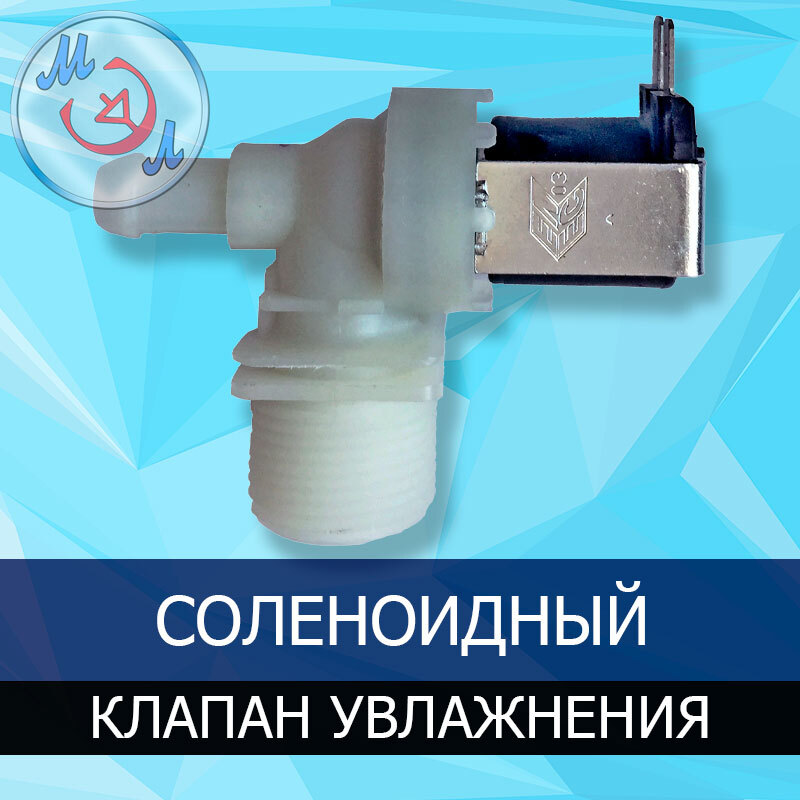

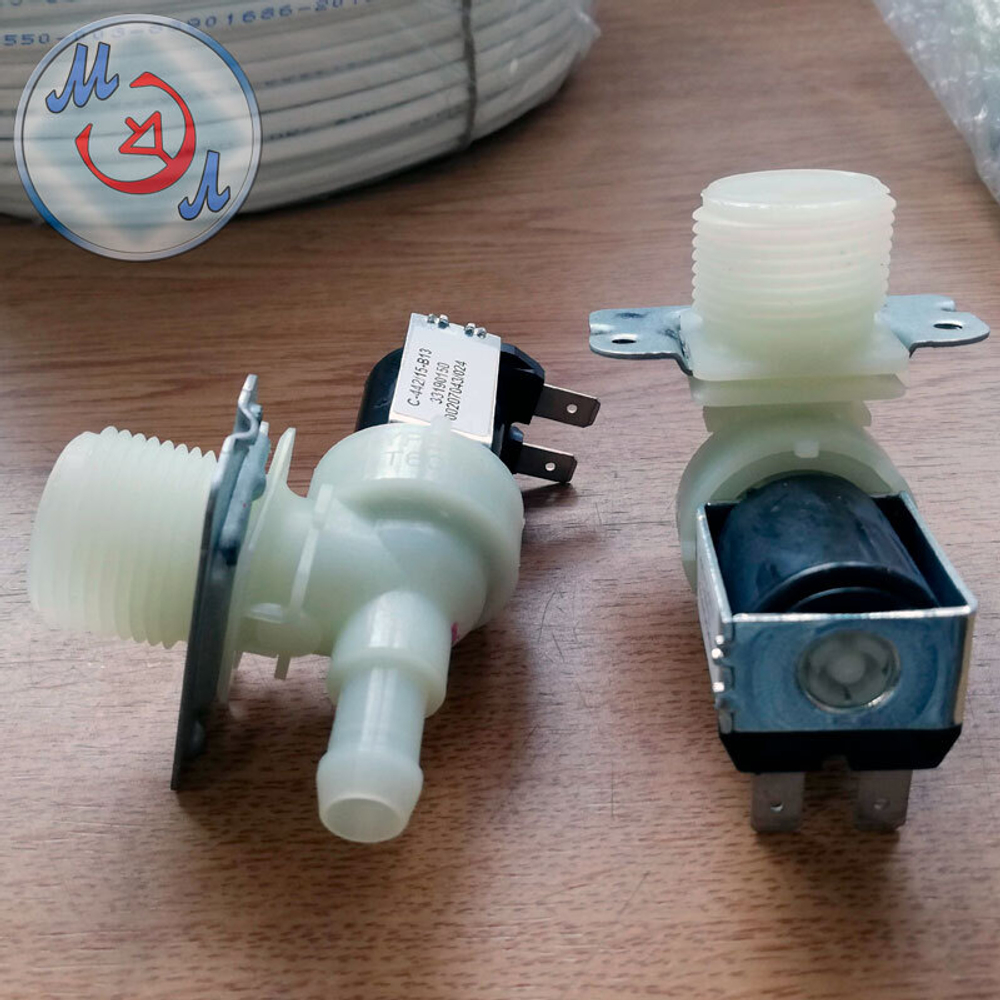

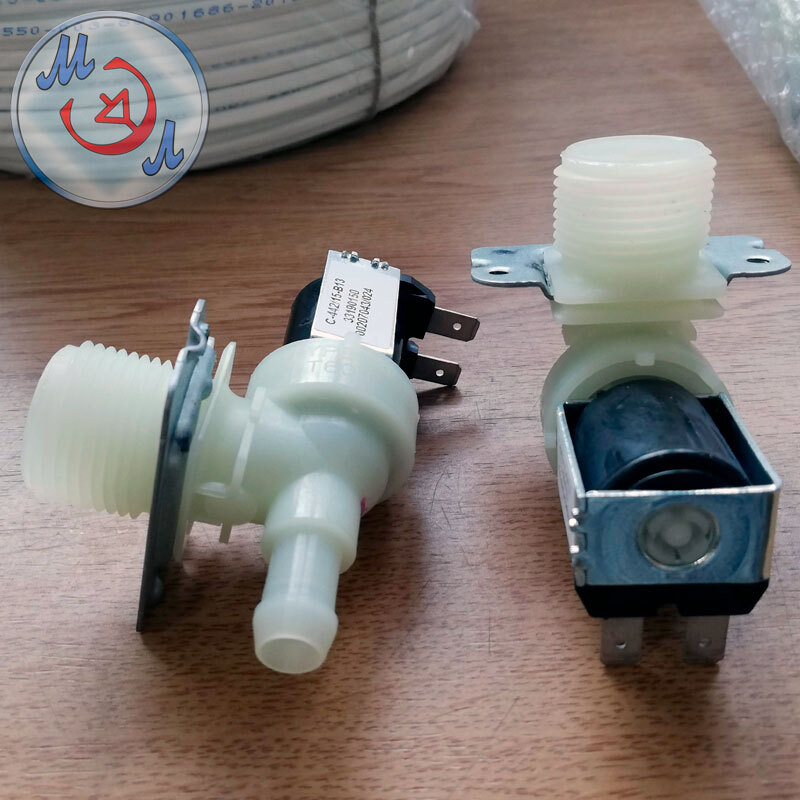

Соленоидный клапан системы увлажнения инкубатора
Соленоидный электромагнитный клапан предназначен для управления подачей воды в системе увлажнения промышленного инкубатора.
По сигналу управляющей автоматики на катушку клапана подаётся напряжение, после чего нормально закрытый клапан открывается и обеспечивает поступление воды в систему увлажнения.
Вода поступает в чашку системы увлажнения, расположенную в зоне вентилятора. Из чашки вода попадает на вращающиеся лопасти вентилятора, разбивается на капли и испаряется в воздушном потоке внутри инкубационной камеры.
Клапан не регулирует относительную влажность воздуха самостоятельно. Необходимость включения системы увлажнения определяется автоматикой инкубатора.
Клапан устанавливается в составе блока системы увлажнения БСУ.
Принцип работы
Упрощённо работа системы выглядит следующим образом:
блок управления → питание катушки соленоидного клапана → открытие подачи воды → БСУ → чашка системы увлажнения
При подаче напряжения на катушку соленоид приводит в действие запорный механизм клапана и открывает подачу воды.
После снятия напряжения клапан закрывается и подача воды прекращается.
Совместимость
Соленоидный клапан штатно применяется в системах увлажнения старого исполнения на базе блока БСУ в промышленных инкубаторах:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
Совместимость относится к инкубаторам, сохранившим штатную систему увлажнения на базе БСУ. На оборудовании после модернизации конструкция системы увлажнения может отличаться.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Управление подачей воды в систему увлажнения |
| Рабочая среда | Вода |
| Тип клапана | Мембранный, нормально закрытый |
| Рабочее давление воды | от 0,02 до 1 МПа (от 0,2 до 10 бар) |
| Напряжение питания катушки | 220 В переменного тока, 50 Гц |
| Резьба входного штуцера для заливного шланга | 3/4″ |
| Исполнение корпуса | Угловое, 90° |
Важно
Для устойчивой работы клапана требуется давление воды не менее 0,02 МПа (0,2 бар). При подаче воды самотёком из накопительной ёмкости при недостаточном давлении корректная работа мембранного клапана не гарантируется.
Требования к качеству воды
Для надёжной работы соленоидного клапана перед его входом необходимо устанавливать механический фильтр с размером фильтрации не более 500 мкм.
При использовании воды из скважин, колодцев или других источников с повышенным содержанием механических примесей рекомендуется более тонкая предварительная фильтрация.
Попадание в клапан песка, ржавчины, окалины и других механических загрязнений может привести к засорению внутренних каналов, нарушению работы мембраны и неполному открытию или закрытию клапана.
Периодичность проверки и очистки фильтра зависит от качества используемой воды.
Гарантии изготовителя
Гарантийный срок эксплуатации — 6 месяцев.
Гарантия распространяется на производственные дефекты изделия при соблюдении требований к монтажу и эксплуатации.
Гарантия не распространяется на неисправности, вызванные загрязнением внутренних элементов клапана механическими примесями, отложениями, песком, ржавчиной или окалиной, поступающими из системы водоснабжения.
Засорение внутренних каналов, мембраны или фильтрующих элементов клапана механическими загрязнениями не является производственным дефектом.
Доставка
Доставка соленоидных клапанов системы увлажнения инкубаторов осуществляется транспортными компаниями из г. Невинномысска по всей России.
