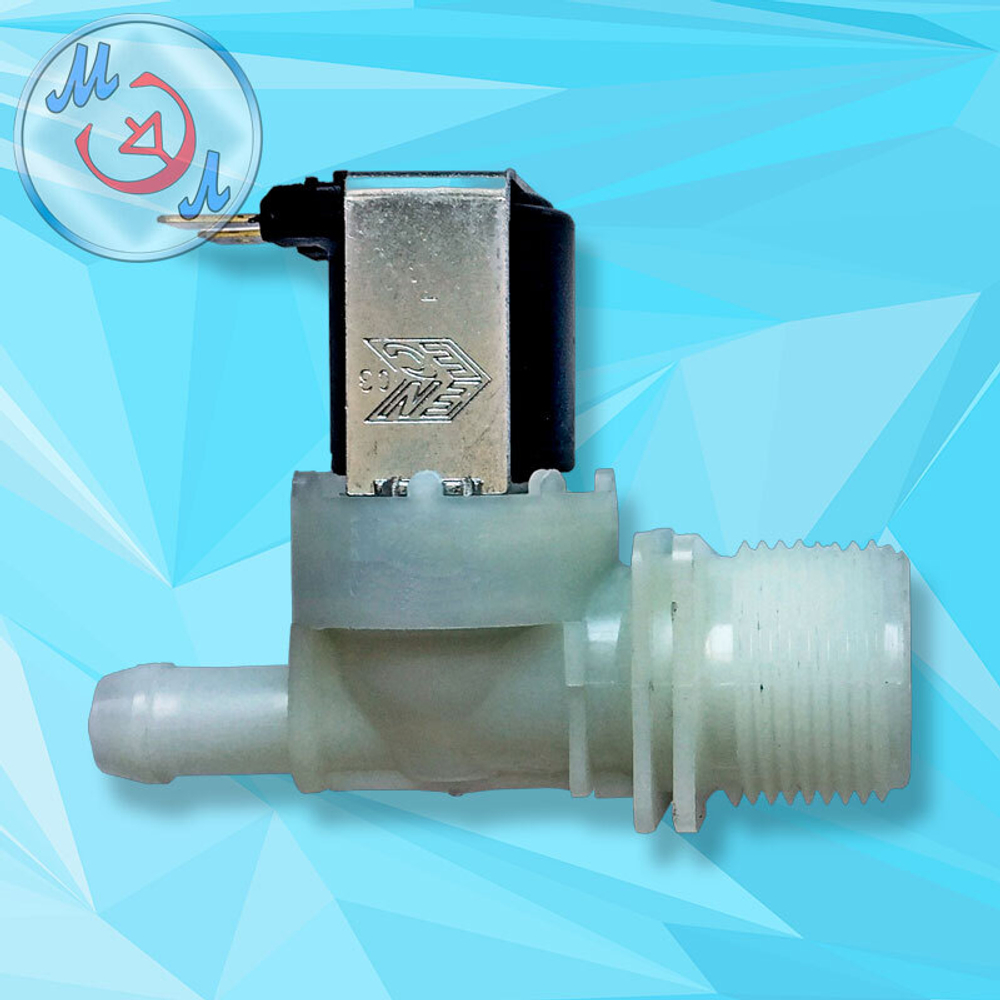

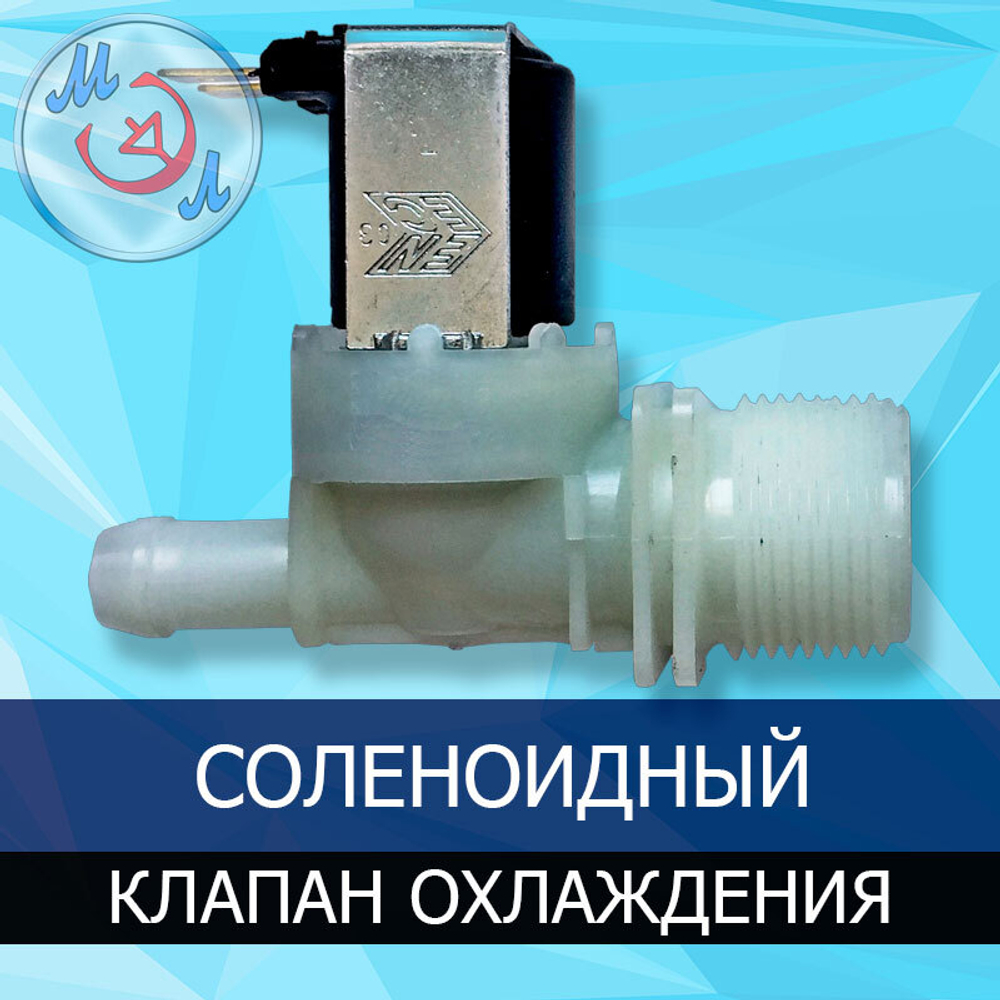

Соленоидный клапан системы охлаждения инкубатора
Соленоидный электромагнитный клапан предназначен для управления подачей воды в системе водяного охлаждения промышленного инкубатора.
По сигналу управляющей автоматики на катушку клапана подаётся напряжение, после чего клапан открывает подачу воды к исполнительному элементу системы охлаждения.
В зависимости от модели инкубатора вода может подаваться:
- в радиатор системы водяного охлаждения;
- в водяной экран системы охлаждения и пухоудаления.
Клапан не регулирует температуру самостоятельно. Необходимость включения водяного охлаждения определяется автоматикой инкубатора.
В ряде исполнений клапан устанавливается в составе блока системы охлаждения БСО.
Принцип работы
Упрощённо работа системы выглядит следующим образом:
блок управления → питание катушки клапана → открытие подачи воды → система водяного охлаждения
При подаче напряжения на катушку соленоид приводит в действие запорный механизм клапана и обеспечивает поступление воды в систему охлаждения.
После снятия напряжения подача воды прекращается.
Совместимость
Соленоидный клапан штатно применяется в системах водяного охлаждения инкубаторов производства «Микроэл»:
- ИФ-1000-У-МЭЛ — при комплектации дополнительной системой водяного охлаждения с радиатором;
- ИФ-4000-У-МЭЛ;
- ИФ-8000-П-МЭЛ;
- ИФ-8000-В-МЭЛ;
- ИП-16-МЭЛ;
- ИВ-16-МЭЛ.
В предварительных инкубаторах клапан используется для управления подачей воды в радиатор системы охлаждения.
В выводных инкубаторах ИФ-8000-В-МЭЛ и ИВ-16-МЭЛ радиатор охлаждения не используется. Клапан управляет подачей воды в систему водяного экрана, который обеспечивает охлаждение воздуха и улавливание пуха и пыли.
Клапан также применяется при ремонте и модернизации систем водяного охлаждения промышленных инкубаторов:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
Перед заказом для модернизированного инкубатора рекомендуется проверить напряжение питания катушки, рабочее давление воды и присоединительные размеры клапана.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Управление подачей воды в систему охлаждения |
| Рабочая среда | Вода |
| Рабочее давление воды | от 0,02 до 1 МПа (от 0,2 до 10 бар) |
| Напряжение питания катушки | 220 В переменного тока, 50 Гц |
| Резьба для подключения заливного шланга | 3/4″ |
| Конструкция | Прямоточная |
| Расположение входа и выхода | Соосное |
Требования к качеству воды
Для надёжной работы соленоидного клапана перед его входом необходимо устанавливать механический фильтр с размером фильтрации не более 500 мкм.
При использовании воды из скважин, колодцев или других источников с повышенным содержанием механических примесей рекомендуется более тонкая предварительная фильтрация.
Попадание в клапан песка, ржавчины, окалины и других механических загрязнений может привести к засорению внутренних каналов, нарушению работы мембраны и неполному открытию или закрытию клапана.
Периодичность проверки и очистки фильтра зависит от качества используемой воды.
Гарантии изготовителя
Гарантийный срок эксплуатации — 6 месяцев.
Гарантия распространяется на производственные дефекты изделия при соблюдении условий монтажа и эксплуатации.
Гарантия не распространяется на неисправности, вызванные загрязнением внутренних элементов клапана механическими примесями, отложениями, песком, ржавчиной или окалиной, поступающими из системы водоснабжения.
Засорение внутренних каналов, мембраны или фильтрующих элементов клапана механическими загрязнениями не является производственным дефектом.
Доставка
Доставка соленоидных клапанов системы водяного охлаждения инкубаторов осуществляется транспортными компаниями из г. Невинномысска по всей России.
