Радиатор водяного охлаждения ИУП-Ф-45.05.010
ИУП-Ф-45.05.010 — медный радиатор, применяемый в системе водяного охлаждения промышленного инкубатора.

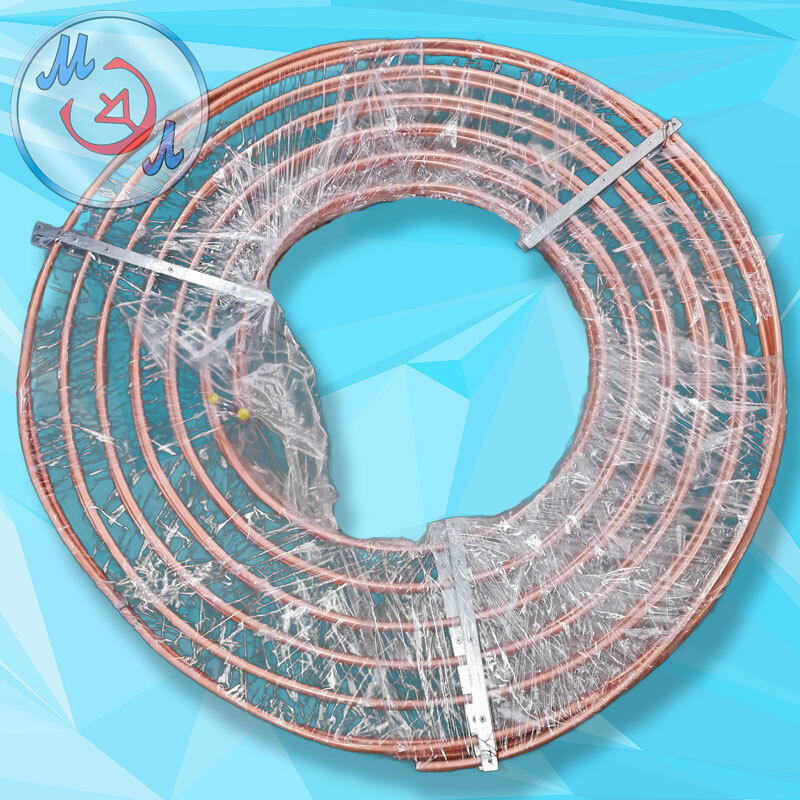

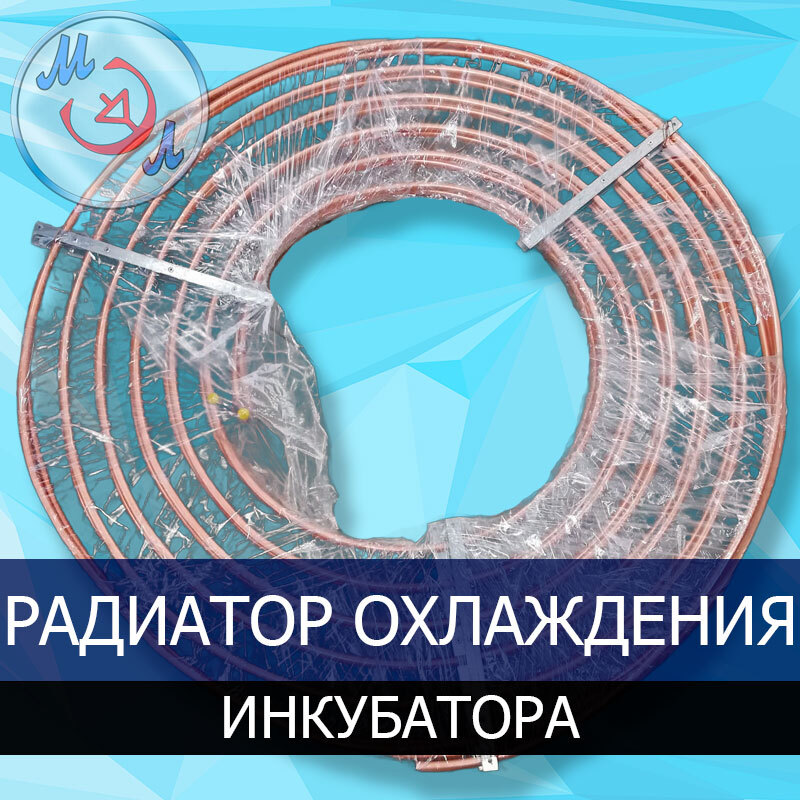

Радиатор имеет кольцевую конструкцию и изготовлен из медной трубки диаметром 12,7 мм, длиной 15 м и толщиной стенки 0,81 мм.
Радиатор устанавливается внутри инкубационной камеры и выполняет функцию теплообменника. При подаче охлаждающей воды по медной трубке радиатор отбирает избыточное тепло от воздуха внутри инкубатора.
Радиатор не регулирует температуру самостоятельно. Необходимость включения водяного охлаждения определяется управляющей автоматикой инкубатора, а подача воды в радиатор осуществляется через блок системы охлаждения БСО.
Принцип работы
Упрощённо работа системы водяного охлаждения выглядит следующим образом:
блок управления → БСО → подача воды → радиатор → охлаждение воздуха в инкубационной камере
При повышении температуры автоматика включает подачу воды через БСО.
Вода проходит по медной трубке радиатора, установленного внутри инкубационной камеры, и отбирает избыточное тепло от окружающего воздуха.
После отключения подачи воды интенсивность водяного охлаждения снижается.
Совместимость
Радиатор ИУП-Ф-45.05.010 применяется в системах водяного охлаждения промышленных инкубаторов:
- ИФ-8000-П-МЭЛ;
- ИП-16-МЭЛ;
- ИУП-Ф-45;
- Универсал-55.
Радиатор предназначен для инкубаторов, в которых водяное охлаждение реализовано с помощью внутреннего трубчатого теплообменника.
В выводных инкубаторах с системой охлаждения на базе водяного экрана данный радиатор не применяется.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ИУП-Ф-45.05.010 |
| Назначение | Водяное охлаждение воздуха в инкубационной камере |
| Материал трубки | Медь |
| Наружный диаметр трубки | 12,7 мм |
| Толщина стенки трубки | 0,81 мм |
| Длина трубки | 15 м |
| Наружный диаметр кольцевого радиатора | 1200 мм |
| Масса | 5 кг |
Изготовление радиаторов других размеров
По согласованию возможно изготовление медного радиатора других размеров для ремонта или модернизации промышленного инкубатора.
Для подбора или изготовления нестандартного радиатора необходимо сообщить модель инкубатора и требуемые размеры изделия.
Доставка
Доставка медных радиаторов для систем водяного охлаждения инкубаторов осуществляется транспортными компаниями из г. Невинномысска по всей России.
