БСО — блок системы водяного охлаждения инкубаторов

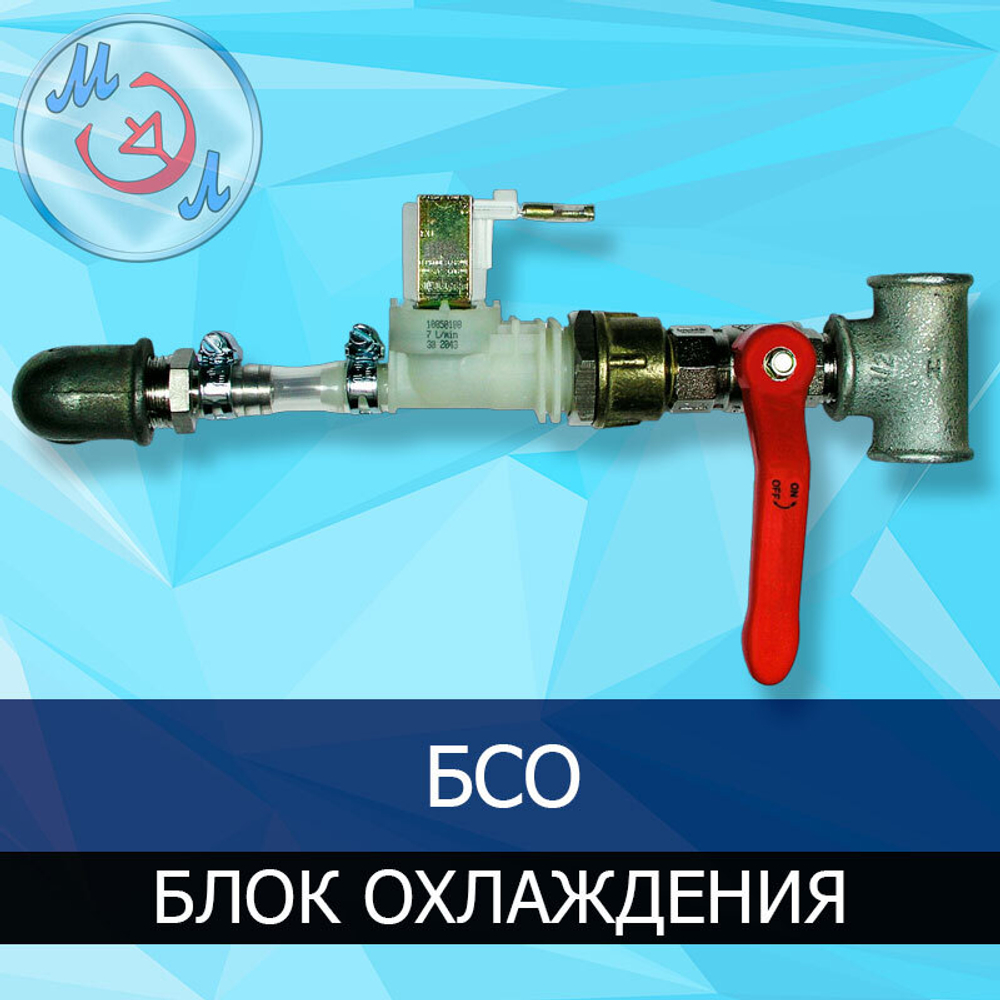

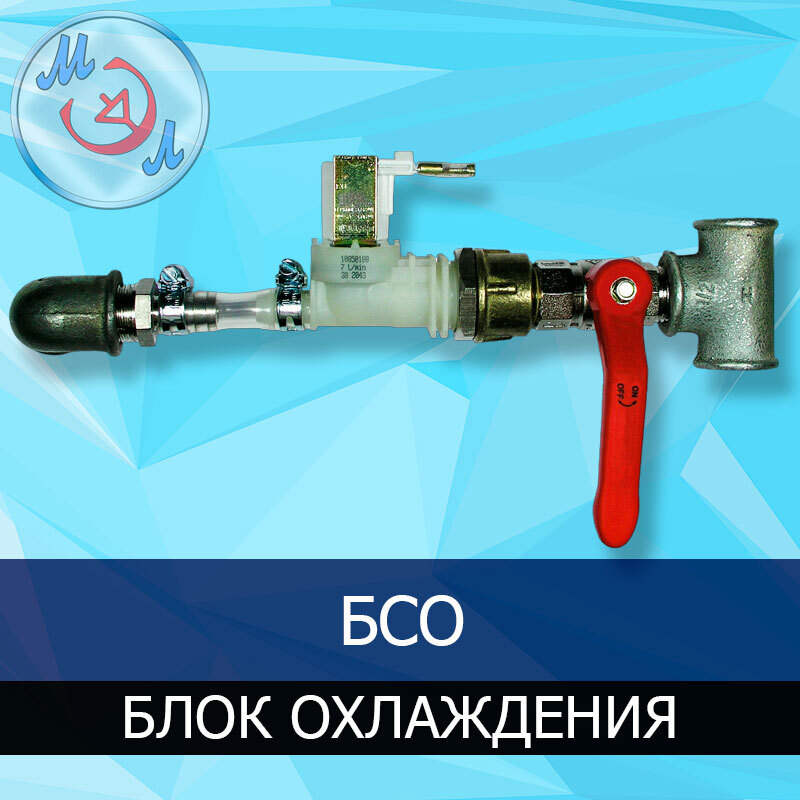

Блок БСО системы водяного охлаждения инкубатора

БСО предназначен для автоматического управления подачей воды в систему водяного охлаждения промышленного инкубатора.

Блок является исполнительным элементом системы охлаждения и работает по командам управляющей автоматики инкубатора. При необходимости охлаждения автоматика подаёт напряжение на соленоидный клапан БСО, клапан открывается и обеспечивает поступление воды в радиатор или водяной экран.

БСО не выполняет охлаждение воздуха самостоятельно:

• в предварительных и универсальных инкубаторах теплообмен осуществляется с помощью радиатора водяного охлаждения;
• в выводных инкубаторах ИФ-8000-В-МЭЛ и ИВ-16-МЭЛ используется водяной экран, который одновременно обеспечивает охлаждение воздуха и улавливание пуха и пыли.

Принцип работы

Упрощённо гидравлическая часть системы работает следующим образом:

водопровод → шаровый кран → соленоидный клапан БСО → радиатор или водяной экран

Шаровый кран используется для ручной регулировки расхода воды через систему охлаждения.

Соленоидный клапан управляется автоматикой инкубатора:

• при подаче напряжения клапан открывает поступление воды;
• после снятия напряжения клапан закрывается и подача воды прекращается.

Блок БСО устанавливается в верхней задней части корпуса инкубатора. Выход соленоидного клапана соединяется с системой водяного охлаждения при помощи силиконовой трубки.

Присоединение БСО к системе водоснабжения — 1/2″.

Отличие от БСО старого исполнения с клапаном СКН-2

В ранее выпускавшихся блоках БСО применялся соленоидный клапан СКН-2.

В современных БСО клапан СКН-2 не применяется. Вместо него устанавливается мембранный соленоидный клапан нового исполнения.

Особенности современного клапана:

• электромагнитная катушка герметично залита пластиком;
• работа катушки не требует охлаждения проточной водой;
• шток соленоида управляет перепускным каналом мембраны и не контактирует непосредственно с основным потоком воды;
• клапан работает под управлением автоматики инкубатора.

Совместимость

Блок охлаждения БСО штатно применяется в системах водяного охлаждения инкубаторов производства «Микроэл».

Инкубаторы с радиатором водяного охлаждения

• ИФ-1000-У-МЭЛ — при комплектации дополнительной системой водяного охлаждения с радиатором;
• ИФ-4000-У-МЭЛ;
• ИФ-8000-П-МЭЛ;
• ИП-16-МЭЛ.

В этих моделях БСО управляет подачей воды в радиатор, установленный внутри инкубационной камеры.

Инкубаторы с водяным экраном

• ИФ-8000-В-МЭЛ;
• ИВ-16-МЭЛ.

В выводных инкубаторах радиатор водяного охлаждения не используется. БСО управляет подачей воды в систему водяного экрана, который обеспечивает охлаждение воздуха и улавливание пуха и пыли.

Ремонт и модернизация промышленных инкубаторов

Блок БСО также применяется при ремонте и модернизации систем водяного охлаждения промышленных инкубаторов:

• ИУП-Ф-45;
• ИУВ-Ф-15;
• Универсал-55.

Технические характеристики

Комплектация

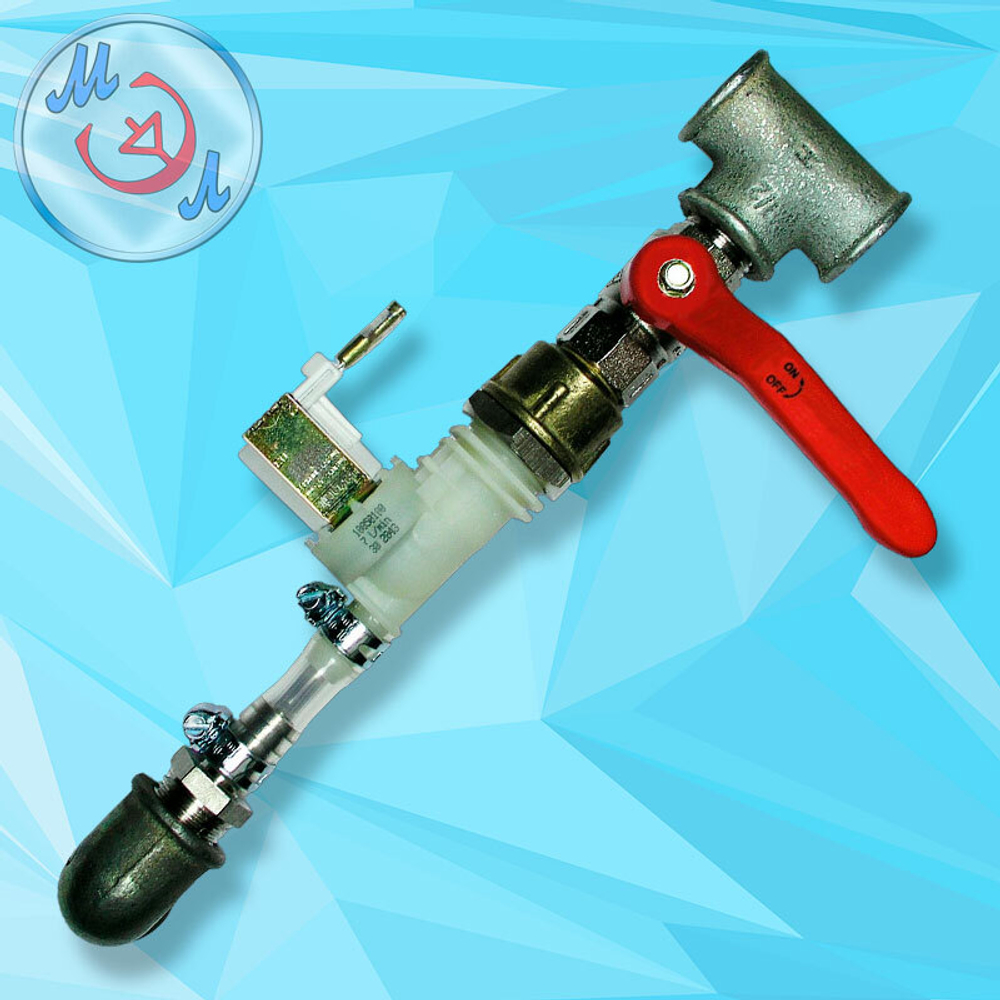

В комплект БСО входят:

• соленоидный клапан охлаждения;
• шаровый кран;
• силиконовая трубка;
• хомуты;
• соединительные гайки и штуцеры.

Требования к качеству воды

Для надёжной работы соленоидного клапана перед входом БСО необходимо устанавливать механический фильтр с размером фильтрации не более 500 мкм.

При использовании воды из скважин, колодцев или других источников с повышенным содержанием механических примесей рекомендуется более тонкая предварительная фильтрация.

Попадание в клапан песка, ржавчины, окалины и других механических загрязнений может привести к засорению внутренних каналов, нарушению работы мембраны и неполному открытию или закрытию клапана.

Периодичность проверки и очистки фильтра зависит от качества используемой воды.

Гарантии изготовителя

Гарантийный срок эксплуатации блока БСО — 12 месяцев.

На входящий в состав БСО соленоидный клапан охлаждения установлен отдельный гарантийный срок — 6 месяцев.

Гарантия распространяется на производственные дефекты изделия при соблюдении требований к монтажу и эксплуатации.

Гарантия не распространяется на неисправности соленоидного клапана, вызванные загрязнением его внутренних элементов механическими примесями, отложениями, песком, ржавчиной или окалиной, поступающими из системы водоснабжения.

Засорение внутренних каналов или мембраны клапана механическими загрязнениями является эксплуатационным загрязнением и не относится к производственным дефектам.

Доставка

Доставка блоков БСО системы водяного охлаждения инкубаторов осуществляется транспортными компаниями из г. Невинномысска по всей России.
