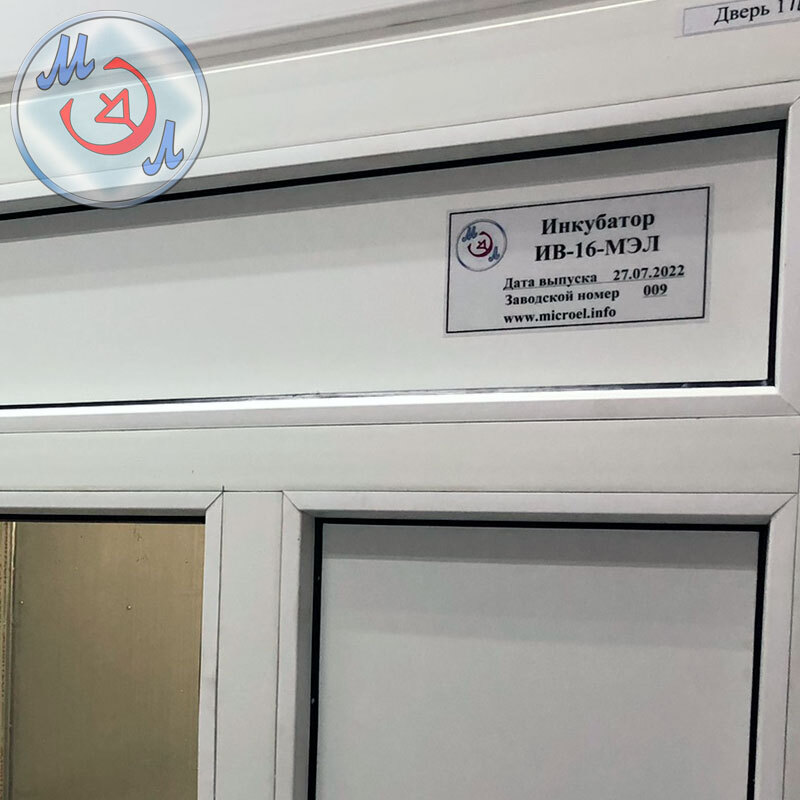

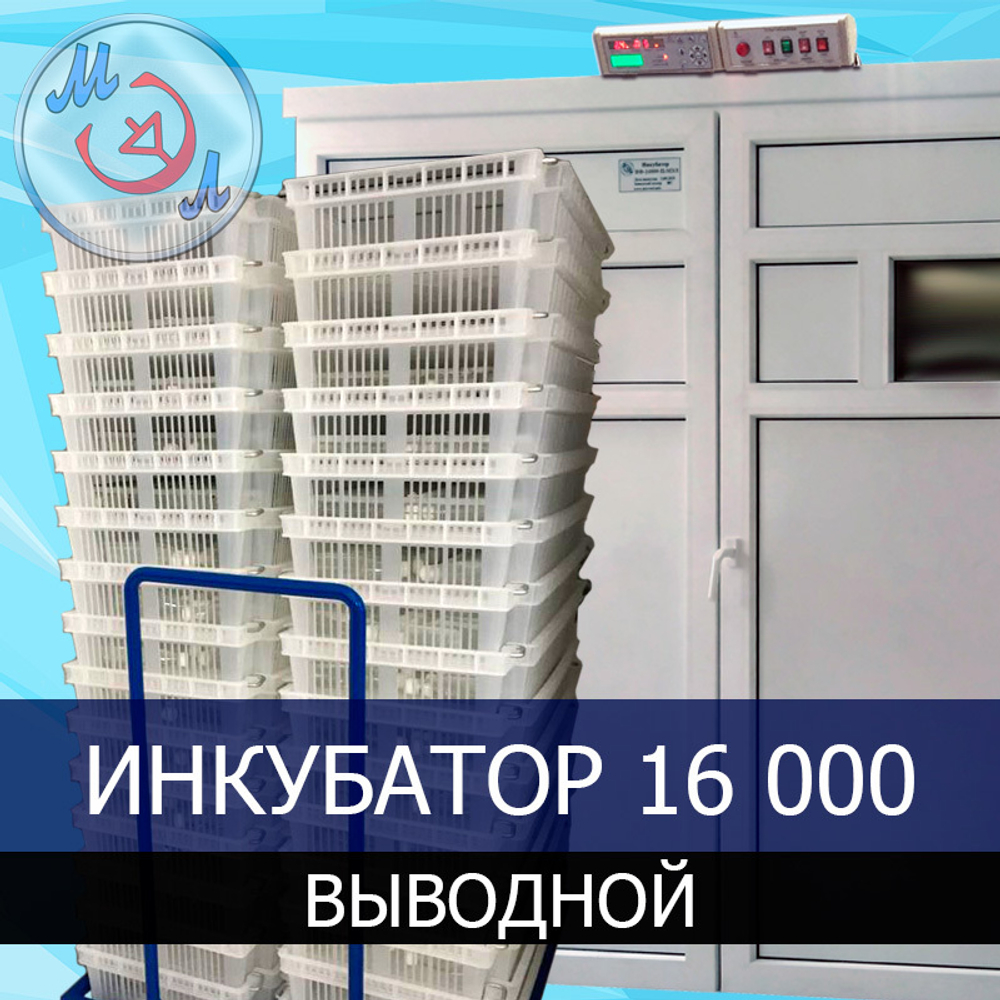

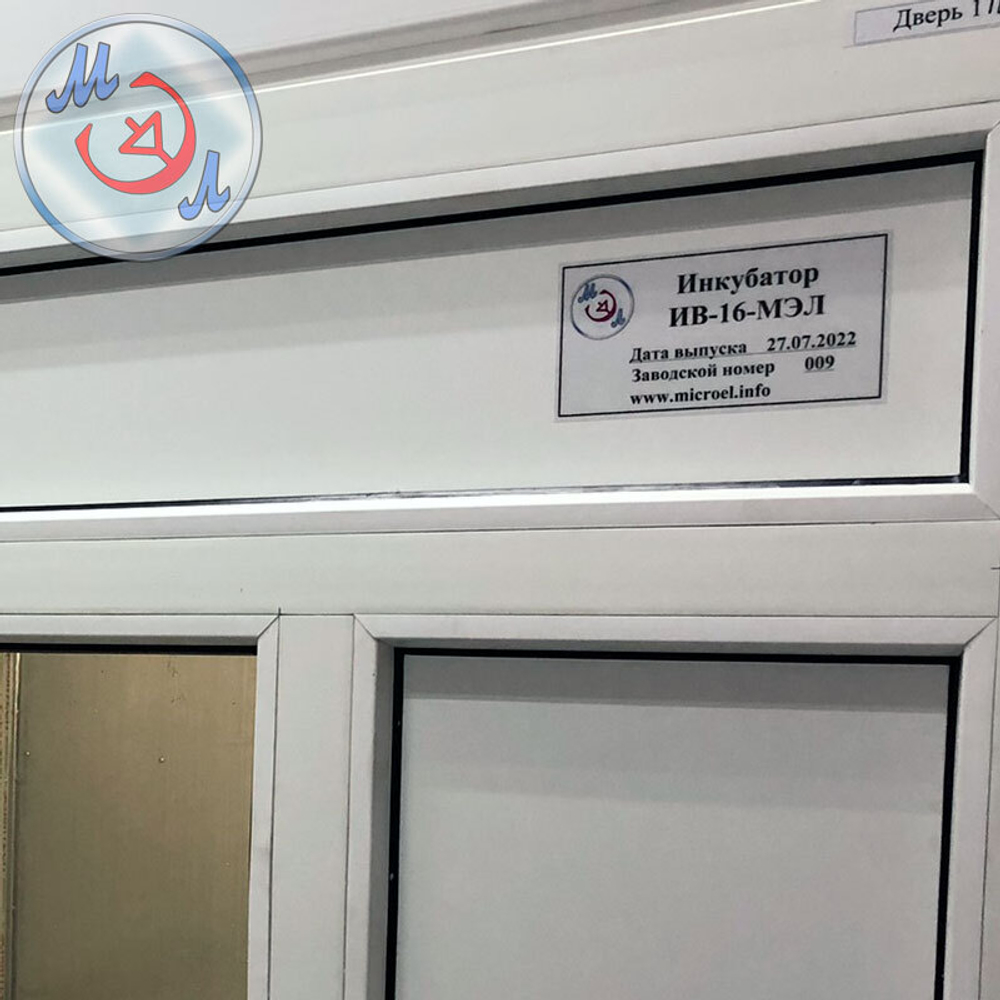

Промышленный выводной инкубатор ИВ-16-МЭЛ
ИВ-16-МЭЛ — промышленный выводной инкубатор номинальной вместимостью 16000 куриных яиц.
Инкубатор предназначен для заключительной — выводной — стадии инкубационного цикла, когда происходит непосредственный вывод птенцов.
Яйца после прохождения предварительной стадии инкубации переносят из предварительного инкубатора, например ИП-16-МЭЛ, перекладывают в выводные лотки, устанавливают на выводные тележки и помещают в ИВ-16-МЭЛ.
На выводной стадии поворот яиц не применяется. Выводные тележки ИФ-4000В не имеют механизма поворота лотков.
Работа в составе инкубатория
ИВ-16-МЭЛ предназначен для совместной работы с предварительными инкубаторами.
При соответствующем графике закладок одна выводная камера может обслуживать несколько предварительных инкубаторов.
Распространённая схема организации промышленного инкубатория — три предварительных инкубатора и один выводной.
Конкретное количество предварительных и выводных камер определяется производственной программой предприятия, видом птицы, графиком закладок и продолжительностью инкубационного цикла.
Особенности и преимущества
- промышленный инкубатор для выводной стадии инкубации;
- автоматическое поддержание температуры и относительной влажности;
- четыре выводные тележки с пластиковыми выводными лотками;
- отсутствие механизма поворота лотков, который на выводной стадии не требуется;
- водяной экран для увлажнения, охлаждения и улавливания пуха и пыли;
- воздушная и водяная системы охлаждения;
- автономный аварийный контроль температуры;
- контроль скорости вращения вентилятора;
- контроль открытия двери;
- подключение к компьютеру по интерфейсу RS-485;
- поддержка системы диспетчеризации SCKIFW.
Вместимость инкубатора
Номинальная вместимость ИВ-16-МЭЛ составляет 16000 куриных яиц.
Выводная камера рассчитана на партию яиц, прошедшую предварительную стадию инкубации в предварительном инкубаторе ИП-16-МЭЛ.
В инкубатор устанавливаются яйца, переложенные из 120 инкубационных лотков предварительной камеры в соответствующие выводные лотки.
При работе в паре с ИП-16-МЭЛ, оснащённым штатными пластиковыми ячеистыми инкубационными лотками, фактическая партия может составлять до 16200 куриных яиц.
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Ширина | 2150 мм |
| Глубина | 2500 мм |
| Высота | 2150 мм |
| Масса с выводными тележками и лотками | 1040 кг |
Используемая автоматика и оборудование
| Оборудование | Назначение или характеристика |
|---|---|
| БМИ-Ф-15.430Ф | Блок управления |
| ДЦ-01ТВ | Цифровой датчик температуры и относительной влажности |
| БУЗ-12 | Блок управления воздушными заслонками |
| БАК-005В с датчиком ЦТК-005В | Автономный блок аварийного контроля температуры |
| ДОВ-1 | Датчик оборотов вентилятора |
| ДОД | Датчик открытия двери инкубатора |
| БУР-48 | Насос системы увлажнения |
| Водяной экран | Система водяного охлаждения и улавливания пуха и пыли |

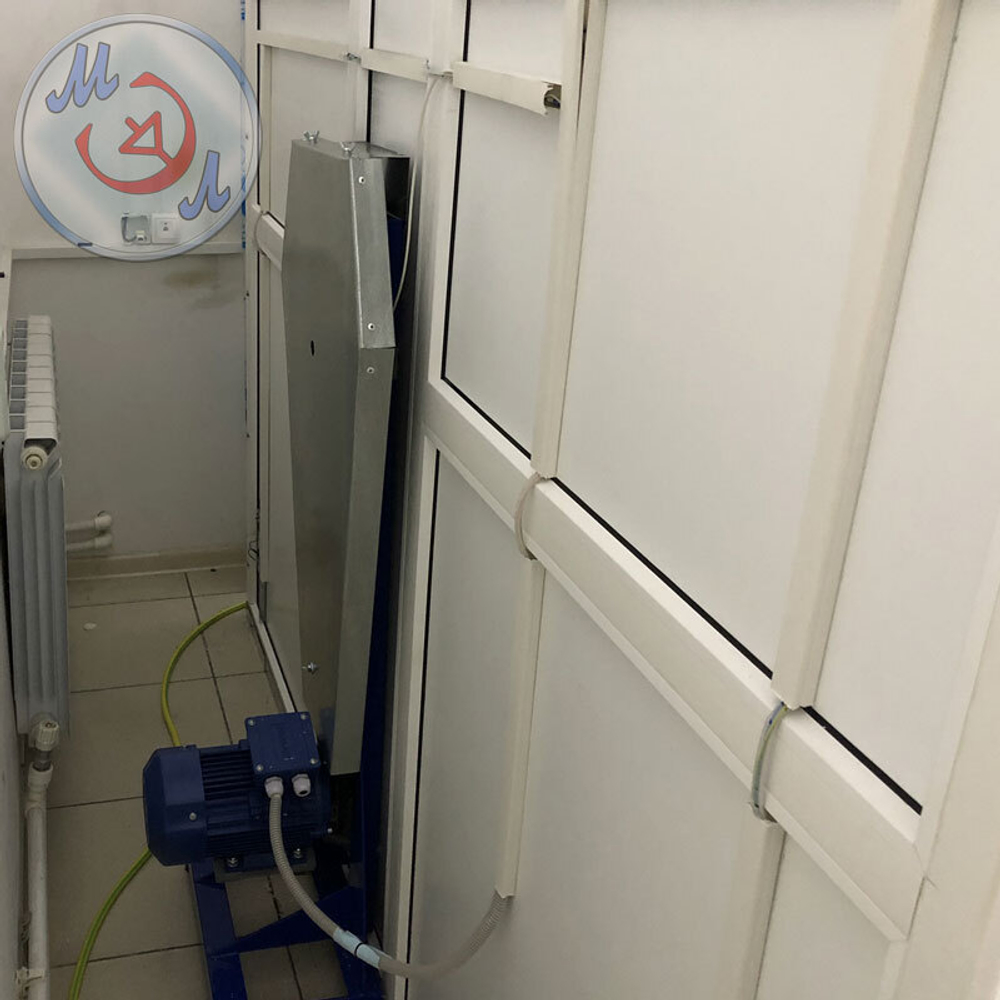

| Электродвигатель | Двигатель вентилятора мощностью 1100 Вт, 970 об/мин |
| ТЭНы | Нагревательные элементы: 2 шт., мощность каждого — 1000 Вт |
Водяной экран: охлаждение и пухоудаление

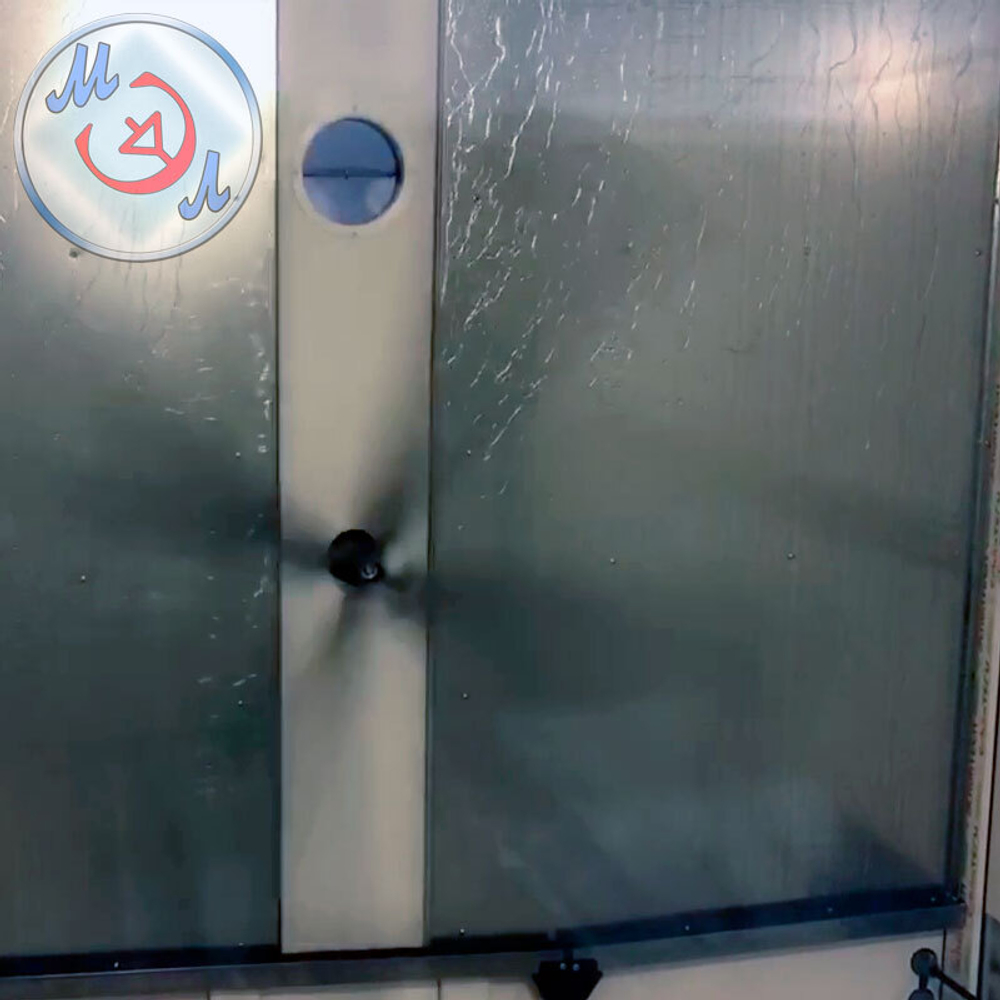

В ИВ-16-МЭЛ в качестве системы водяного охлаждения используется водяной экран, который одновременно выполняет функцию пухоуловителя.
По задней стенке инкубатора стекает вода. Водяной экран способствует охлаждению воздуха внутри камеры, а также улавливанию пуха и пыли, образующихся во время вывода птенцов.
Уловленные загрязнения вместе с водой отводятся в канализацию.
Отдельный радиатор водяного охлаждения в выводном инкубаторе ИВ-16-МЭЛ не используется.
Для работы водяного экрана требуется подключение инкубатора к системе водоснабжения и канализации.
Система увлажнения

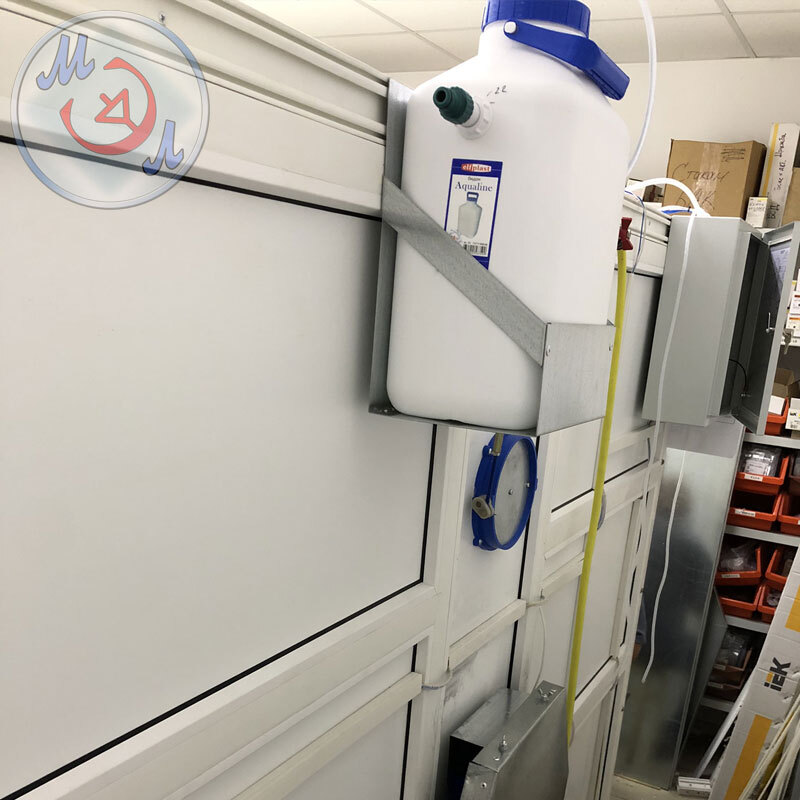

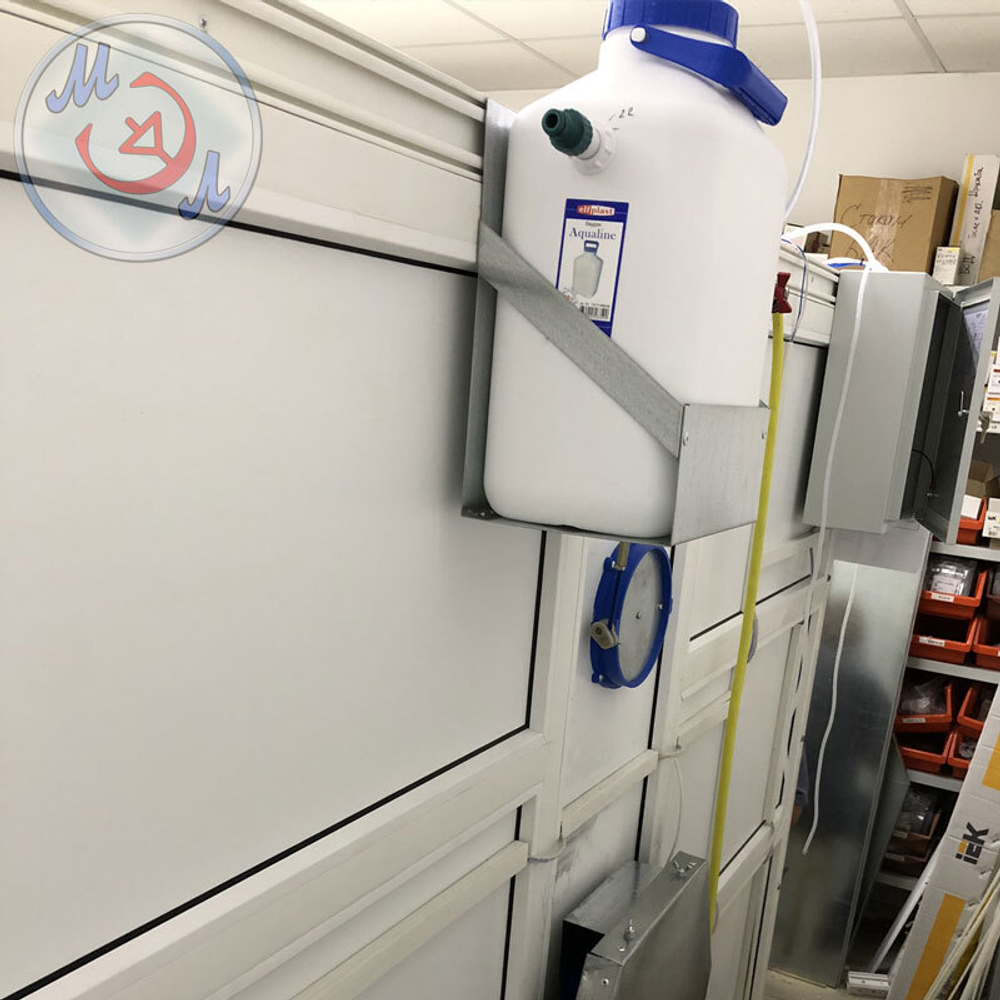

Для автоматического поддержания заданного уровня относительной влажности в ИВ-16-МЭЛ применяется блок БУР-48.
Плунжерный насос подаёт воду к форсунке, которая распыляет её в инкубационной камере мелкими каплями. Работа системы увлажнения автоматически контролируется блоком управления инкубатором.
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструкция шкафа | Металлопластиковая |
| Толщина стенок | 32 мм |
| Электропитание | Трёхфазная сеть 380 В |
| Потребляемая мощность при разогреве | 3300 Вт |
| Потребляемая мощность при поддержании режима | 1800 Вт |
| Диапазон измерения температуры | от +10 до +55 °С |
| Точность измерения температуры | 0,1 °С |
| Диапазон измерения влажности | от 20 до 90 % |
| Точность измерения влажности | 1 % |
| Система увлажнения | БУР-48 |
| Система охлаждения | Воздушная и водяная |
| Улавливание пуха и пыли | Водяной экран |
| Аварийная сигнализация | Предусмотрена |
| Связь с компьютером диспетчера | Интерфейс RS-485, поддержка системы SCKIFW |
Примечание
Инструкции по настройке блока управления, программам инкубации, аварийным сообщениям, журналам, юстировке датчиков и подключению к компьютеру приведены в руководстве по эксплуатации БМИ-Ф-15.430.
Комплектация
В комплект поставки ИВ-16-МЭЛ входят:
- шкаф инкубатора — 1 шт.;
- выводная тележка ИФ-4000В без механизма поворота — 4 шт.;

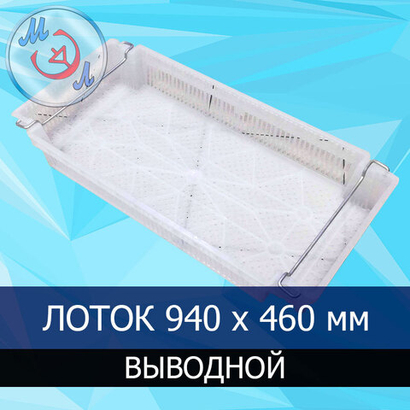

- пластиковый выводной лоток с металлическими ручками — 120 шт.
Предустановленные автоматические программы инкубации
В памяти блока управления БМИ-Ф-15.430Ф могут храниться автоматические программы инкубации. При поставке производителем записаны следующие заводские программы:
| Номер | Программа |
|---|---|
| 1 | Инкубация — курица |
| 2 | Инкубация — утка |
| 3 | Инкубация — гусь |
| 4 | Инкубация — индейка |
| 5 | Инкубация — перепел |
При переносе яиц из предварительного инкубатора в выводной пользователь должен выбрать на блоке БМИ-Ф-15.430Ф или в программе SCKIFW номер программы, соответствующий виду птицы, и указать фактическую дату закладки яиц на инкубацию.
После ввода даты блок определяет текущий день инкубационного цикла и автоматически продолжает программу с параметрами, предусмотренными для данного вида птицы и текущего дня инкубации.
Любую программу пользователь может отредактировать под свои технологические процессы и сохранить под тем же номером.
Скачать документацию по инкубаторам
- Руководство по эксплуатации инкубатора ИВ-16-МЭЛ в формате PDF
- Инструкция по эксплуатации инкубаторов под управлением блоков БМИ-Ф-15.430 в формате PDF
- Руководство по эксплуатации блока управления БМИ-Ф-15.430 в формате PDF
Требования к помещению и эксплуатации
ИВ-16-МЭЛ является промышленным производственным оборудованием и предназначен для эксплуатации в специально оборудованном помещении инкубатория.
Для нормальной работы оборудования необходимо обеспечить:
- приточно-вытяжную вентиляцию помещения;
- стабильное водоснабжение для работы водяного экрана;
- отвод воды в канализацию;
- кондиционирование или другую систему охлаждения воздуха в помещении;
- трёхфазное электропитание в соответствии с техническими требованиями;
- наличие подготовленного обслуживающего персонала;
- регулярный контроль технологического процесса и своевременную реакцию на аварийные сигналы оборудования.
Инкубатор не предназначен для эксплуатации в бытовых и хозяйственных помещениях, не оборудованных в соответствии с требованиями производителя.
Неисправности оборудования, возникшие вследствие нарушения требований к установке и эксплуатации, использования оборудования не по назначению, отключения систем контроля или игнорирования аварийных сигналов, не относятся к гарантийным случаям.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Инкубатор ИВ-16-МЭЛ транспортируется в разобранном виде. Груз является крупногабаритным и доставляется с привлечением транспортных компаний.
Отправка производится со склада компании-производителя ООО "Микроэл" из г. Невинномысска по всей России.
Ориентировочные параметры груза:
- масса груза — около 1100 кг;
- объём груза — около 12 м³.
Видеоинструкции
- БМИ-Ф-15.430 — Как включить предустановленную программу инкубации или сквашивания https://vkvideo.ru/video-137451858_456239151
- БМИ-Ф-15.430 — Как изменить параметры встроенных программ инкубации или сквашивания https://vkvideo.ru/video-137451858_456239152
- БМИ-Ф-15.430 — Изменение параметров инкубации вручную: температуры, влажности и работы заслонки: https://vkvideo.ru/video-137451858_456239139
- БМИ-Ф-15.430 — Настройка режимов охлаждения инкубатора: водяное, воздушное или комбинированное https://vkvideo.ru/video-137451858_456239140
- БМИ-Ф-15.430 — Функция удаления лишней влажности в промышленных инкубаторах https://vkvideo.ru/video-137451858_456239141
- БМИ-Ф-15.430 — Как включить на инкубаторе контроль оборотов вентилятора (только для инкубаторов ИФ-8000-П-МЭЛ, ИФ-8000-В-МЭЛ, ИП-16-МЭЛ и ИВ-16-МЭЛ) https://vkvideo.ru/video-137451858_456239143
- БМИ-Ф-15.430 — Инструкция по подключению инкубаторов к диспетчерской программе SCKIFW (СКИФ) https://vkvideo.ru/video-137451858_456239147
- БМИ-Ф-15.430 — Инструкция по настройке параметров отложенного запуска системы увлажнения в инкубаторе https://vkvideo.ru/video-137451858_456239148
- БМИ-Ф-15.430 — Настройка уровня влажности в инкубаторе перед выборкой цыплят https://vkvideo.ru/video-137451858_456239173
