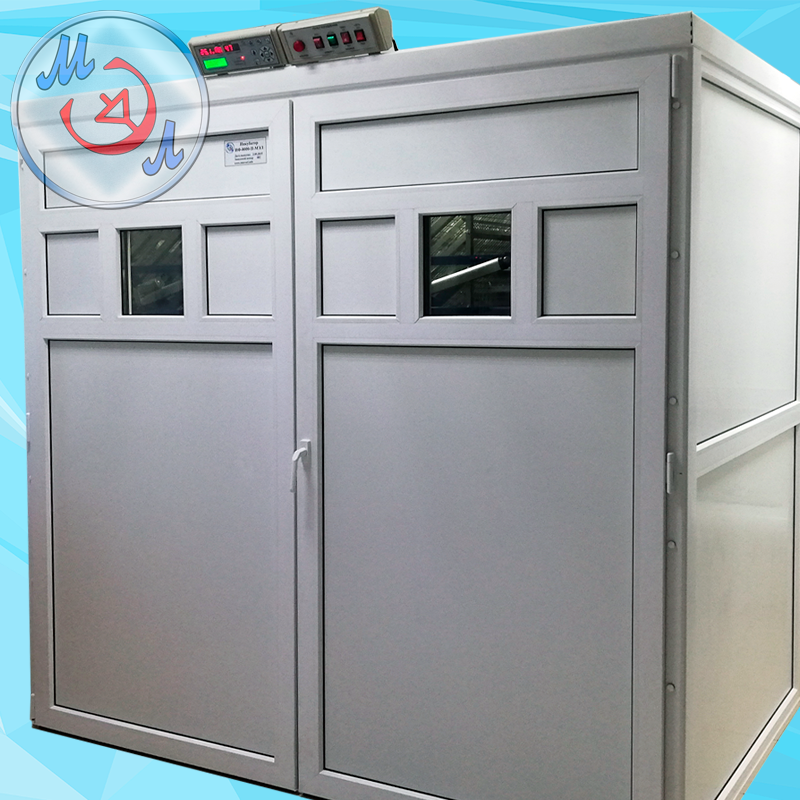

Профессиональный выводной инкубатор ИФ-8000-В-МЭЛ
ИФ-8000-В-МЭЛ — автоматический профессиональный выводной инкубатор номинальной вместимостью 8000 куриных яиц.
Инкубатор предназначен исключительно для заключительной — выводной — стадии инкубационного цикла, когда происходит непосредственный вывод птенцов.
Яйца после прохождения предварительной стадии инкубации переносят из предварительного инкубатора, например ИФ-8000-П-МЭЛ, перекладывают в выводные лотки, устанавливают на выводные тележки и помещают в ИФ-8000-В-МЭЛ.
На выводной стадии поворот яиц не применяется. Выводные тележки ИФ-4000В не имеют механизма поворота лотков.
Работа в составе инкубатория
ИФ-8000-В-МЭЛ предназначен для совместной работы с предварительными инкубаторами.
При соответствующем графике закладок одна выводная камера может обслуживать несколько предварительных инкубаторов.
Распространённая схема организации промышленного инкубатория — три предварительных инкубатора и один выводной.
Конкретное количество предварительных и выводных камер определяется производственной программой предприятия, видом птицы, графиком закладок и продолжительностью инкубационного цикла.
Особенности и преимущества
- профессиональный инкубатор для выводной стадии инкубации;
- автоматическое поддержание температуры и относительной влажности;

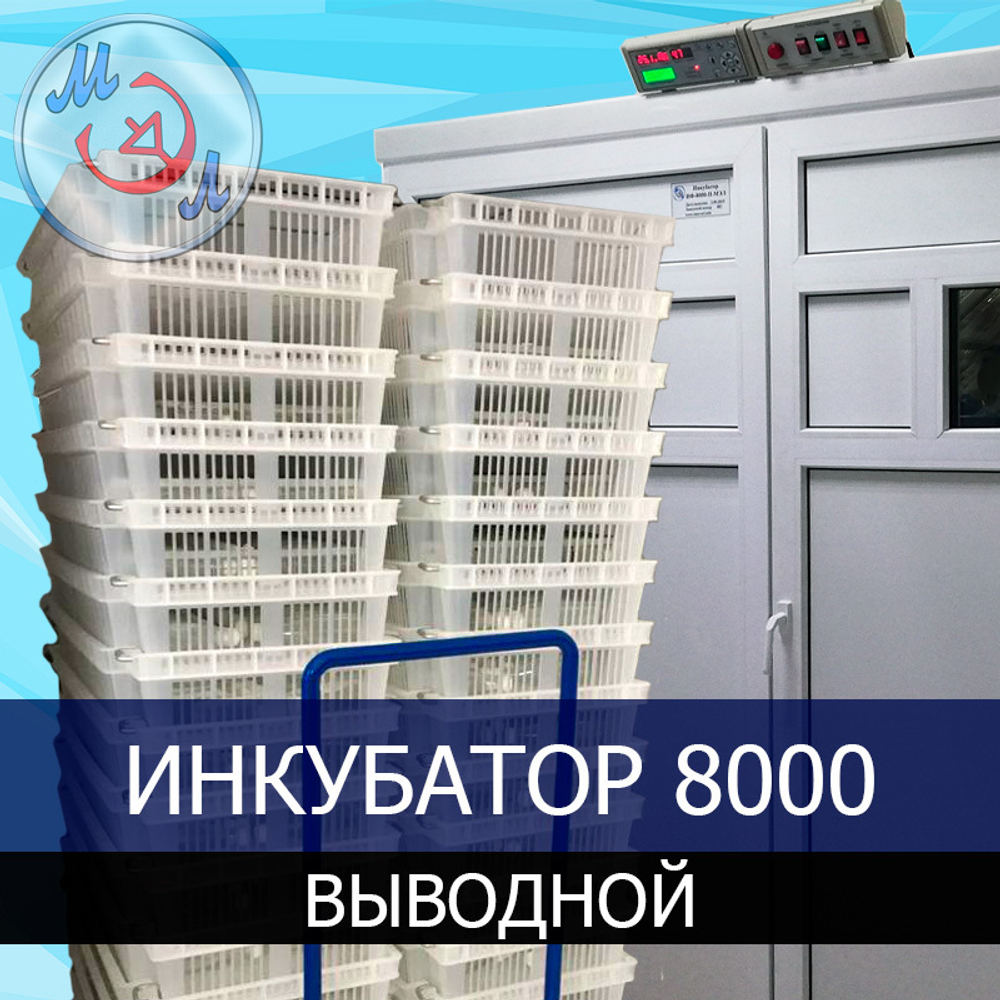

- две выводные тележки с пластиковыми выводными лотками;
- отсутствие механизма поворота лотков, который на выводной стадии не требуется;
- водяной экран охлаждения и улавливания пуха и пыли;
- воздушная и водяная системы охлаждения;
- автономный аварийный контроль температуры;
- контроль скорости вращения вентилятора;
- контроль открытия двери;
- подключение к компьютеру по интерфейсу RS-485;
- поддержка системы диспетчеризации SCKIFW.
Вместимость инкубатора
Номинальная вместимость ИФ-8000-В-МЭЛ составляет 8000 куриных яиц.
Выводная камера рассчитана на партию яиц, прошедшую предварительную стадию инкубации в предварительном инкубаторе ИФ-8000-П-МЭЛ.
В инкубатор устанавливаются яйца, переложенные из 60 инкубационных лотков предварительной камеры в соответствующие выводные лотки.
При работе в паре с ИФ-8000-П-МЭЛ, оснащённым штатными пластиковыми ячеистыми инкубационными лотками, фактическая партия может составлять до 8100 куриных яиц.
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Ширина | 2150 мм |
| Глубина | 1400 мм |
| Высота | 2150 мм |
| Масса с выводными тележками и лотками | 520 кг |
Используемая автоматика и оборудование
| Оборудование | Назначение или характеристика |
|---|---|
| БМИ-Ф-15.430Ф | Блок управления |
| ДЦ-01ТВ | Цифровой датчик температуры и относительной влажности |
| БУЗ-12 | Блок управления воздушными заслонками |
| БАК-005В с датчиком ЦТК-005В | Автономный блок аварийного контроля температуры |
| ДОВ-1 | Датчик оборотов вентилятора |
| ДОД | Датчик открытия двери инкубатора |
| БУР-48 | Насос системы увлажнения |
| Водяной экран | Система водяного охлаждения и улавливания пуха и пыли |
| Электродвигатель | Двигатель вентилятора мощностью 1100 Вт, 970 об/мин |

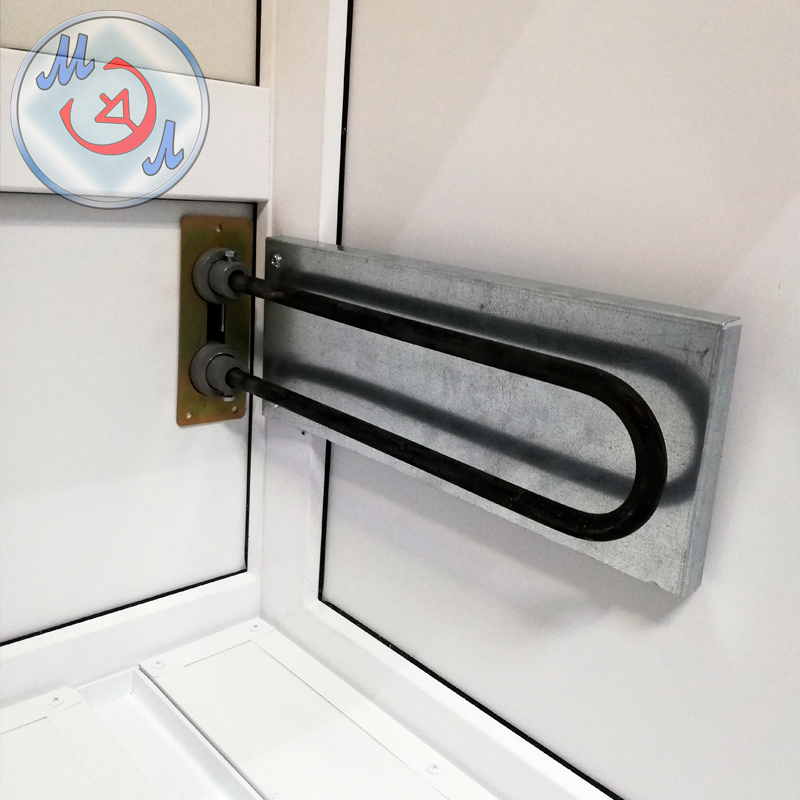

| ТЭНы | Нагревательные элементы: 2 шт., мощность каждого — 1000 Вт |
Водяной экран: охлаждение и пухоудаление
В ИФ-8000-В-МЭЛ в качестве системы водяного охлаждения используется водяной экран, который одновременно выполняет функцию пухоуловителя.
По задней стенке инкубатора стекает вода. Водяной экран способствует охлаждению воздуха внутри камеры, а также улавливанию пуха и пыли, образующихся во время вывода птенцов.
Уловленные загрязнения вместе с водой отводятся в канализацию.
Отдельный радиатор водяного охлаждения в выводном инкубаторе ИФ-8000-В-МЭЛ не используется.
Для работы водяного экрана требуется подключение инкубатора к системе водоснабжения и канализации.
Система увлажнения
Для автоматического поддержания заданного уровня относительной влажности в ИФ-8000-В-МЭЛ применяется блок БУР-48.
Плунжерный насос подаёт воду к форсунке, которая распыляет её в инкубационной камере мелкими каплями. Работа системы увлажнения автоматически контролируется блоком управления инкубатором.
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструкция шкафа | Металлопластиковая |
| Толщина стенок | 32 мм |
| Электропитание | Трёхфазная сеть 380 В |
| Потребляемая мощность при разогреве | 3300 Вт |
| Потребляемая мощность при поддержании режима | 1800 Вт |
| Диапазон измерения температуры | от +10 до +55 °С |
| Точность измерения температуры | 0,1 °С |
| Диапазон измерения влажности | от 20 до 90 % |
| Точность измерения влажности | 1 % |
| Система увлажнения | БУР-48 |
| Система охлаждения | Воздушная и водяная |
| Улавливание пуха и пыли | Водяной экран |
| Аварийная сигнализация | Предусмотрена |
| Связь с компьютером диспетчера | Интерфейс RS-485, поддержка системы SCKIFW |
Важно
Инструкции по настройке блока управления, программам инкубации, авариям, журналам, юстировке и подключению к компьютеру приведены в документе «Блок управления БМИ-Ф-15.430».
Комплектация
В комплект поставки ИФ-8000-В-МЭЛ входят:
- шкаф инкубатора — 1 шт.;

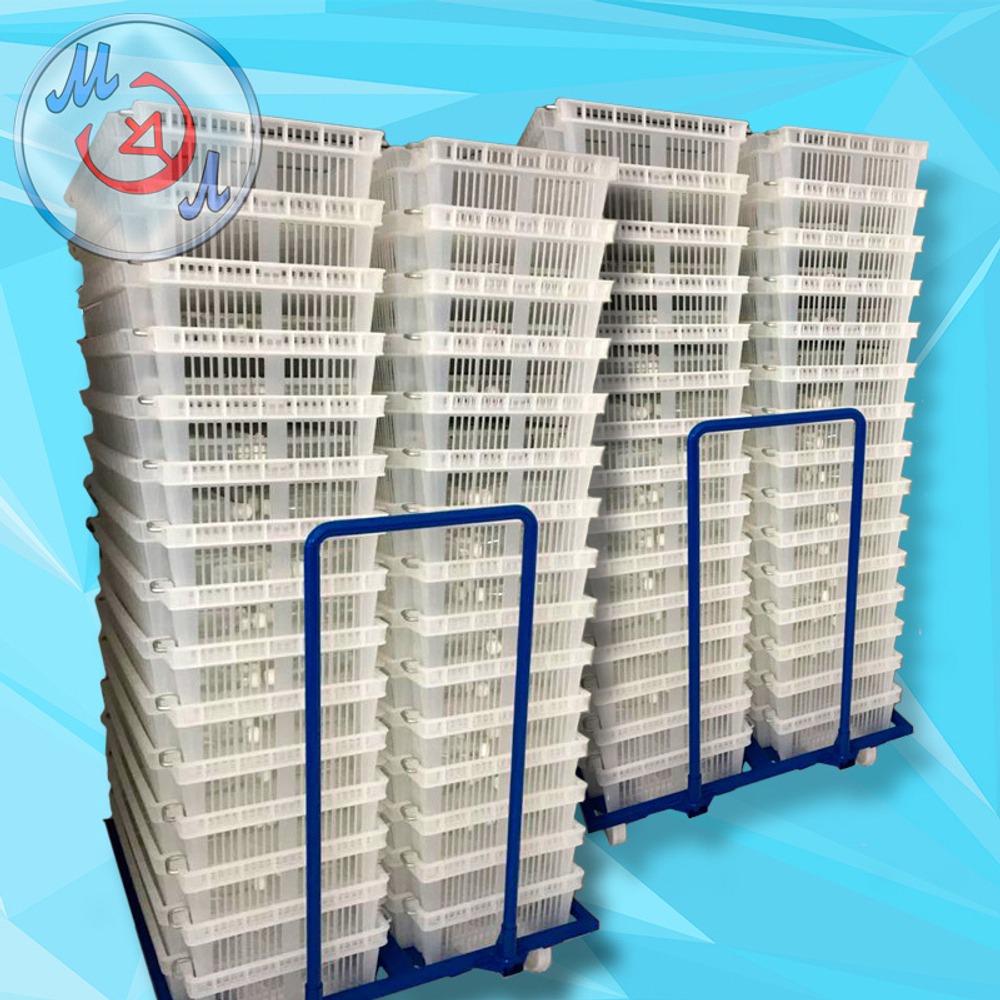

- выводная тележка ИФ-4000В без механизма поворота — 2 шт.;
- пластиковый выводной лоток с металлическими ручками — 60 шт.
Предустановленные автоматические программы инкубации
В памяти блока управления БМИ-Ф-15.430Ф могут храниться автоматические программы инкубации. При поставке производителем записаны следующие заводские программы:
| Номер | Программа |
|---|---|
| 1 | Инкубация — курица |
| 2 | Инкубация — утка |
| 3 | Инкубация — гусь |
| 4 | Инкубация — индейка |
| 5 | Инкубация — перепел |
При переносе яиц из предварительного инкубатора в выводной пользователь должен выбрать на блоке БМИ-Ф-15.430Ф или в программе SCKIFW номер программы, соответствующий виду птицы, и указать фактическую дату закладки яиц на инкубацию.
После ввода даты блок определяет текущий день инкубационного цикла и автоматически продолжает программу с параметрами, предусмотренными для данного вида птицы и текущего дня инкубации.
Любую программу пользователь может отредактировать под свои технологические процессы и сохранить под тем же номером.
Скачать документацию по инкубаторам
- Руководство по эксплуатации инкубатора ИФ-8000-В-МЭЛ в формате PDF
- Инструкция по эксплуатации инкубаторов под управлением блоков БМИ-Ф-15.430 в формате PDF
- Руководство по эксплуатации блока управления БМИ-Ф-15.430 в формате PDF
Требования к помещению и эксплуатации
ИФ-8000-В-МЭЛ является профессиональным промышленным производственным оборудованием и предназначен для эксплуатации в оборудованном помещении инкубатория.
Для нормальной работы оборудования необходимо обеспечить:
- приточно-вытяжную вентиляцию помещения;
- стабильное водоснабжение для работы водяного экрана;
- отвод воды в канализацию;
- кондиционирование или другую систему охлаждения воздуха в помещении;
- трёхфазное электропитание в соответствии с техническими требованиями;
- наличие подготовленного обслуживающего персонала;
- регулярный контроль технологического процесса и своевременную реакцию на аварийные сигналы оборудования.
Инкубатор не предназначен для эксплуатации в бытовых и хозяйственных помещениях, не оборудованных в соответствии с требованиями производителя.
Неисправности оборудования, возникшие вследствие нарушения требований к установке и эксплуатации, использования оборудования не по назначению, отключения систем контроля или игнорирования аварийных сигналов, не относятся к гарантийным случаям.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Инкубатор ИФ-8000-В-МЭЛ транспортируется в разобранном виде. Груз является крупногабаритным и доставляется с привлечением транспортных компаний.
Отправка производится со склада компании-производителя ООО "Микроэл" из г. Невинномысска по всей России.
Ориентировочные параметры груза:
- масса груза — около 600 кг;
- объём груза — около 7 м³.
