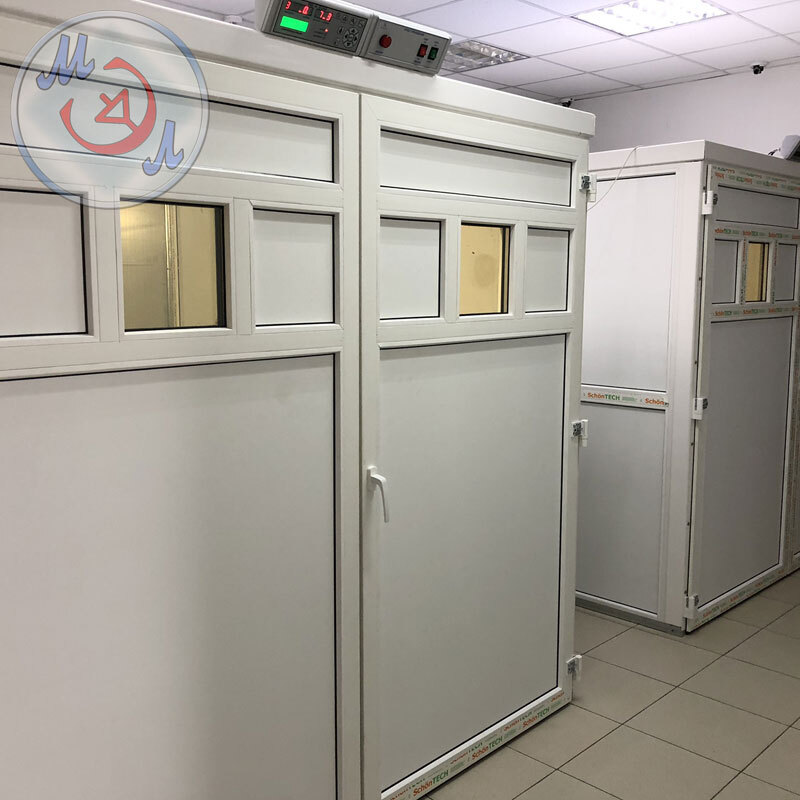

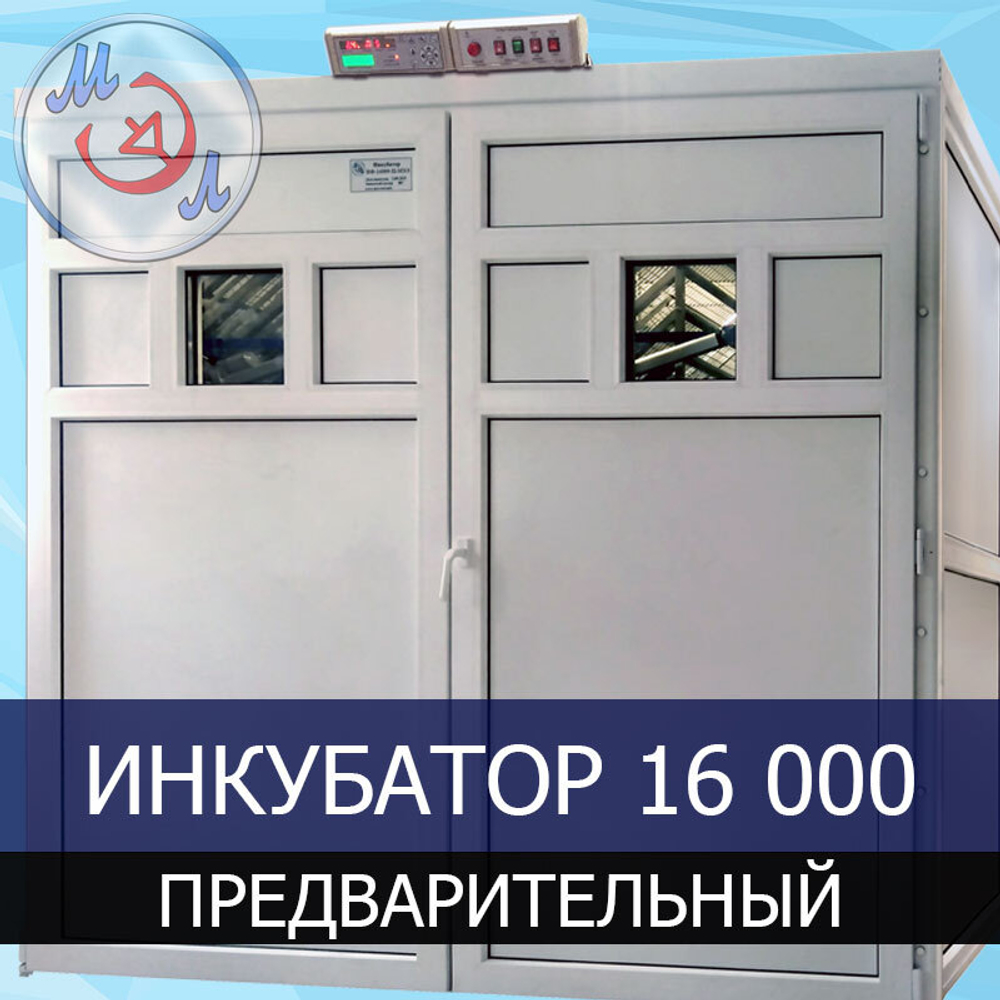

Промышленный предварительный инкубатор ИП-16-МЭЛ
ИП-16-МЭЛ — автоматический промышленный предварительный инкубатор номинальной вместимостью 16 000 куриных яиц.
Инкубатор предназначен для предварительной инкубации яиц сельскохозяйственной птицы, включая:
- кур;
- уток;
- гусей;
- индеек;
- перепелов.
В процессе предварительной инкубации автоматика поддерживает заданные параметры температуры и относительной влажности, управляет нагревом, охлаждением, увлажнением, воздухообменом и автоматическим поворотом инкубационных лотков.
ИП-16-МЭЛ не предназначен для вывода птенцов. После завершения предварительной стадии яйца необходимо перенести в отдельный выводной инкубатор, например ИВ-16-МЭЛ, с выводными тележками и лотками.

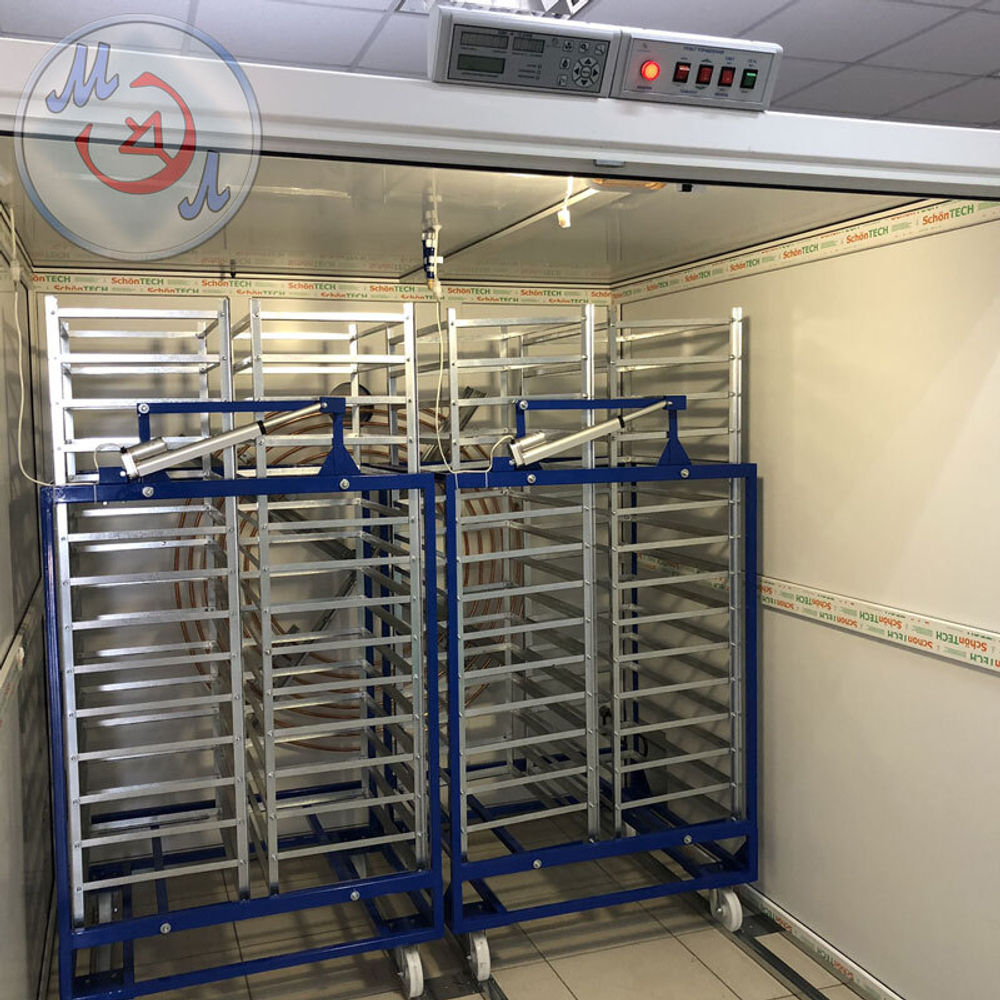

ИП-16-МЭЛ рассчитан на крупные инкубатории и оснащается четырьмя штатными инкубационными тележками ИФ-4000.
Особенности и преимущества
- промышленный инкубатор для предварительной стадии инкубации;
- автоматическое поддержание температуры и относительной влажности;
- четыре инкубационные тележки с автоматическим поворотом лотков;
- система автоматического увлажнения с блоком БУР-48;
- воздушная и водяная системы охлаждения;
- автономный аварийный контроль температуры;
- контроль скорости вращения вентилятора;
- контроль открытия двери;
- подключение к компьютеру по интерфейсу RS-485;
- поддержка системы диспетчеризации SCKIFW;
- возможность использования пластиковых ячеистых и универсальных металлических инкубационных лотков.
Система увлажнения
Для автоматического поддержания заданного уровня относительной влажности в ИП-16-МЭЛ применяется блок БУР-48.
Плунжерный насос подаёт воду к форсунке, которая распыляет её в инкубационной камере мелкими каплями. Работа системы увлажнения автоматически контролируется блоком управления инкубатором.
Импортозамещение
ИП-16-МЭЛ производится компанией «Микроэл» в России. Блок управления, датчики и основная автоматика инкубатора также производятся «Микроэл».
Использование оборудования российского производства снижает зависимость инкубатория от поставок импортного специализированного оборудования.
Вместимость инкубатора
| Вид яиц и тип лотков | Вместимость |
|---|---|
| Куриные яйца в ячеистых пластиковых лотках | 16200 шт. |
| Куриные яйца в универсальных лотках из металлической сетки | 18000 шт. |
| Утиные яйца в универсальных лотках | 9600 шт. |
| Гусиные яйца в универсальных лотках | 4800 шт. |
| Яйца индейки в универсальных лотках | 10800 шт. |
| Перепелиные яйца в универсальных лотках | 42000 шт. |
Примечание
Значение 16000 куриных яиц является номинальной вместимостью модели ИП-16-МЭЛ. Фактическая вместимость зависит от используемых лотков и вида яйца.
При использовании штатных пластиковых инкубационных лотков фактическая вместимость составляет 16200 куриных яиц, а при использовании универсальных металлических лотков — до 18000 куриных яиц.
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Ширина | 2150 мм |
| Глубина | 2500 мм |
| Высота | 2150 мм |
| Масса с инкубационными тележками и лотками | 1200 кг |
Используемая автоматика и оборудование
| Оборудование | Назначение или характеристика |
|---|---|
| БМИ-Ф-15.430Ф | Блок управления |
| ДЦ-01ТВ | Цифровой датчик температуры и относительной влажности |
| БУЗ-12 | Блок управления воздушными заслонками |
| БАК-005П с датчиком ЦТК-005П | Автономный блок аварийного контроля температуры |
| БУР-48 | Насос системы увлажнения |
| ДОВ-1 | Датчик оборотов вентилятора |
| ДОД | Датчик открытия двери инкубатора |

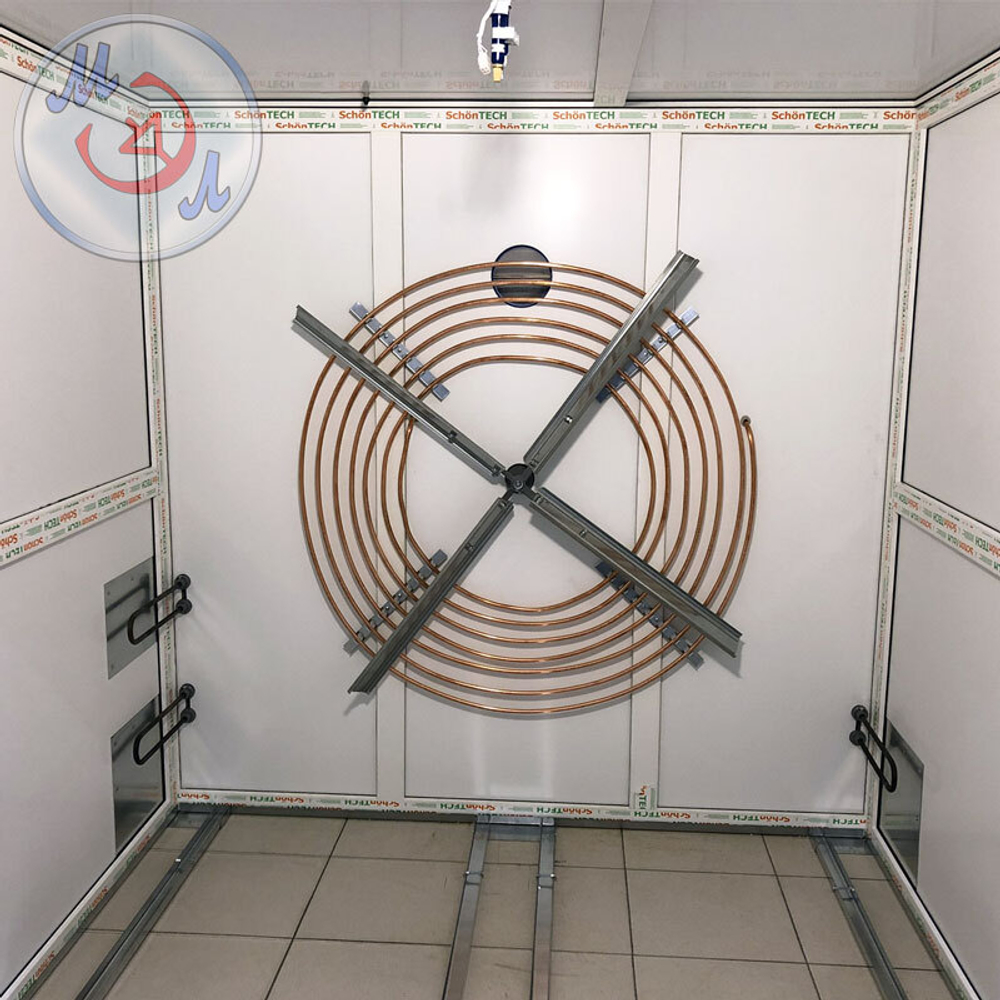

| Радиатор | Радиатор системы водяного охлаждения |
| Электродвигатель | Двигатель вентилятора мощностью 1100 Вт, 970 об/мин |
| ТЭНы | Нагревательные элементы: 3 шт., мощность каждого — 1000 Вт |
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструкция шкафа | Металлопластиковая |
| Толщина стенок | 32 мм |
| Электропитание | Трёхфазная сеть 380 В |
| Потребляемая мощность при разогреве | 4400 Вт |
| Потребляемая мощность при поддержании режима | 1800 Вт |
| Диапазон измерения температуры | от +10 до +55 °С |
| Точность измерения температуры | 0,1 °С |
| Диапазон измерения влажности | от 20 до 90 % |
| Точность измерения влажности | 1 % |
| Периодичность автоматического поворота лотков | 1 раз в час |
| Контроль поворота лотков | Предусмотрен |
| Максимальный угол наклона лотков | 45° |
| Система охлаждения | Воздушная и водяная |
| Аварийная сигнализация | Предусмотрена |
| Связь с компьютером диспетчера | Интерфейс RS-485, поддержка системы SCKIFW |
Примечание
Инструкции по настройке блока управления, программам инкубации, аварийным сообщениям, журналам, юстировке датчиков и подключению к компьютеру приведены в руководстве по эксплуатации БМИ-Ф-15.430.
Комплектация и дополнительные опции
В комплект поставки ИП-16-МЭЛ входят:
- шкаф инкубатора — 1 шт.;

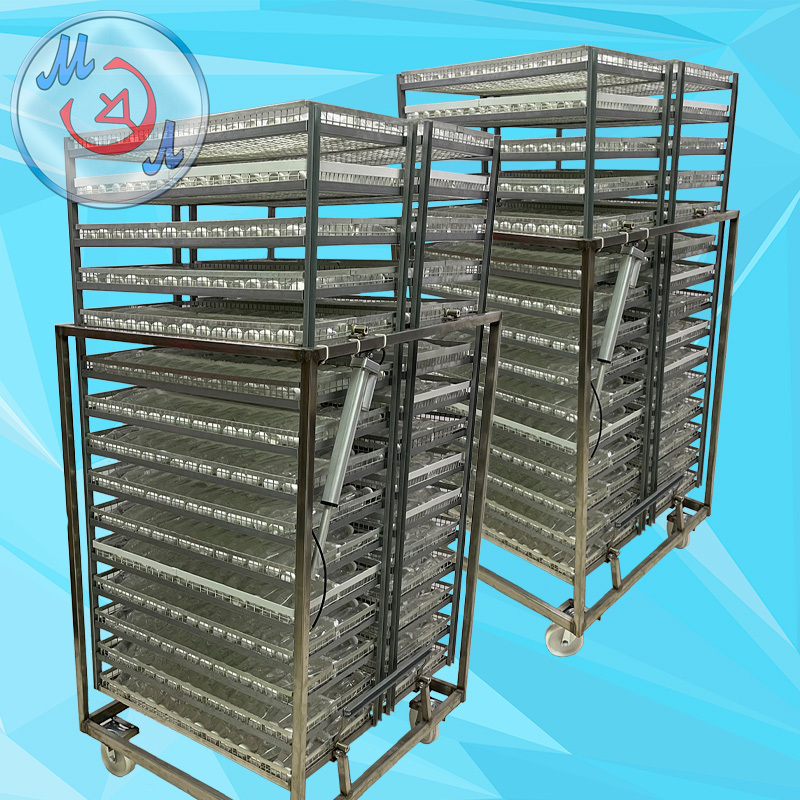

- инкубационная тележка ИФ-4000 с механизмом автоматического поворота лотков — 4 шт.;
- пластиковый инкубационный лоток на 135 куриных яиц — 120 шт.;
- бак системы увлажнения объёмом 10 л — 1 шт.
За дополнительную оплату вместо штатных пластиковых инкубационных лотков могут быть поставлены универсальные инкубационные лотки из металлической оцинкованной сетки.
Примечание
Пластиковые ячеистые и универсальные металлические инкубационные лотки совместимы со штатными тележками ИФ-4000 и не требуют их замены или доработки.
Предустановленные автоматические программы инкубации
В памяти блока управления БМИ-Ф-15.430Ф могут храниться автоматические программы инкубации. При поставке производителем записаны следующие заводские программы:
| Номер | Программа |
|---|---|
| 1 | Инкубация — курица |
| 2 | Инкубация — утка |
| 3 | Инкубация — гусь |
| 4 | Инкубация — индейка |
| 5 | Инкубация — перепел |
Любую программу пользователь может отредактировать под свои технологические процессы и сохранить под тем же номером.
Скачать документацию по инкубаторам
- Руководство по эксплуатации инкубатора ИП-16-МЭЛ в формате PDF
- Инструкция по эксплуатации инкубаторов под управлением блоков БМИ-Ф-15.430 в формате PDF
- Руководство по эксплуатации блока управления БМИ-Ф-15.430 в формате PDF
Требования к помещению и эксплуатации
ИП-16-МЭЛ является промышленным производственным оборудованием и предназначен для эксплуатации в оборудованном помещении инкубатория.
Для нормальной работы оборудования необходимо обеспечить:
- приточно-вытяжную вентиляцию помещения;
- систему водоснабжения;
- канализацию;
- кондиционирование или другую систему охлаждения воздуха в помещении;
- трёхфазное электропитание в соответствии с техническими требованиями;
- необходимые условия для работы системы водяного охлаждения инкубатора;
- наличие подготовленного обслуживающего персонала;
- регулярный контроль технологического процесса и своевременную реакцию на аварийные сигналы оборудования.
Инкубатор не предназначен для эксплуатации в бытовых и хозяйственных помещениях, не оборудованных в соответствии с требованиями производителя.
Неисправности оборудования, возникшие вследствие нарушения требований к установке и эксплуатации, использования оборудования не по назначению, отключения систем контроля или игнорирования аварийных сигналов, не относятся к гарантийным случаям.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Инкубатор ИП-16-МЭЛ транспортируется в разобранном виде. Груз является крупногабаритным и доставляется с привлечением транспортных компаний.
Отправка производится со склада компании-производителя ООО "Микроэл" из г. Невинномысска по всей России.
Ориентировочные параметры груза:
- масса груза — около 1300 кг;
- объём груза — около 12 м³.
Видеоинструкции
- БМИ-Ф-15.430 — Как включить предустановленную программу инкубации или сквашивания https://vkvideo.ru/video-137451858_456239151
- БМИ-Ф-15.430 — Как изменить параметры встроенных программ инкубации или сквашивания https://vkvideo.ru/video-137451858_456239152
- БМИ-Ф-15.430 — Изменение параметров инкубации вручную: температуры, влажности и работы заслонки: https://vkvideo.ru/video-137451858_456239139
- БМИ-Ф-15.430 — Настройка режимов охлаждения инкубатора: водяное, воздушное или комбинированное https://vkvideo.ru/video-137451858_456239140
- БМИ-Ф-15.430 — Функция удаления лишней влажности в промышленных инкубаторах https://vkvideo.ru/video-137451858_456239141
- БМИ-Ф-15.430 — Как включить режим охлаждения яйца для водоплавающей птицы https://vkvideo.ru/video-137451858_456239142
- БМИ-Ф-15.430 — Как включить на инкубаторе контроль оборотов вентилятора (только для инкубаторов ИФ-8000-П-МЭЛ, ИФ-8000-В-МЭЛ, ИП-16-МЭЛ и ИВ-16-МЭЛ) https://vkvideo.ru/video-137451858_456239143
- БМИ-Ф-15.430 — Инструкция по подключению инкубаторов к диспетчерской программе SCKIFW (СКИФ) https://vkvideo.ru/video-137451858_456239147
- БМИ-Ф-15.430 — Инструкция по настройке параметров отложенного запуска системы увлажнения в инкубаторе https://vkvideo.ru/video-137451858_456239148
- БМИ-Ф-15.430 — Контроль поворота лотков в инкубаторе https://vkvideo.ru/video-137451858_456239150
- БМИ-Ф-15.430 — Настройка уровня влажности в инкубаторе перед выборкой цыплят https://vkvideo.ru/video-137451858_456239173
