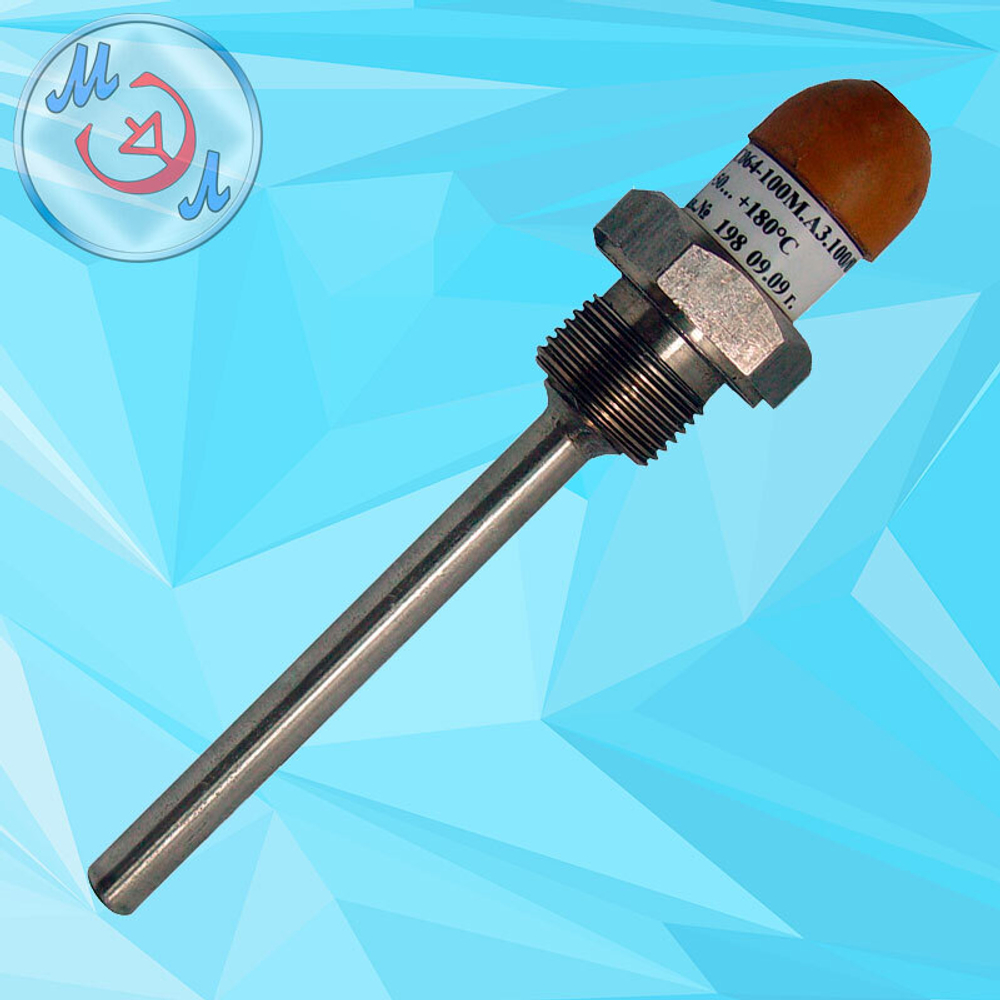

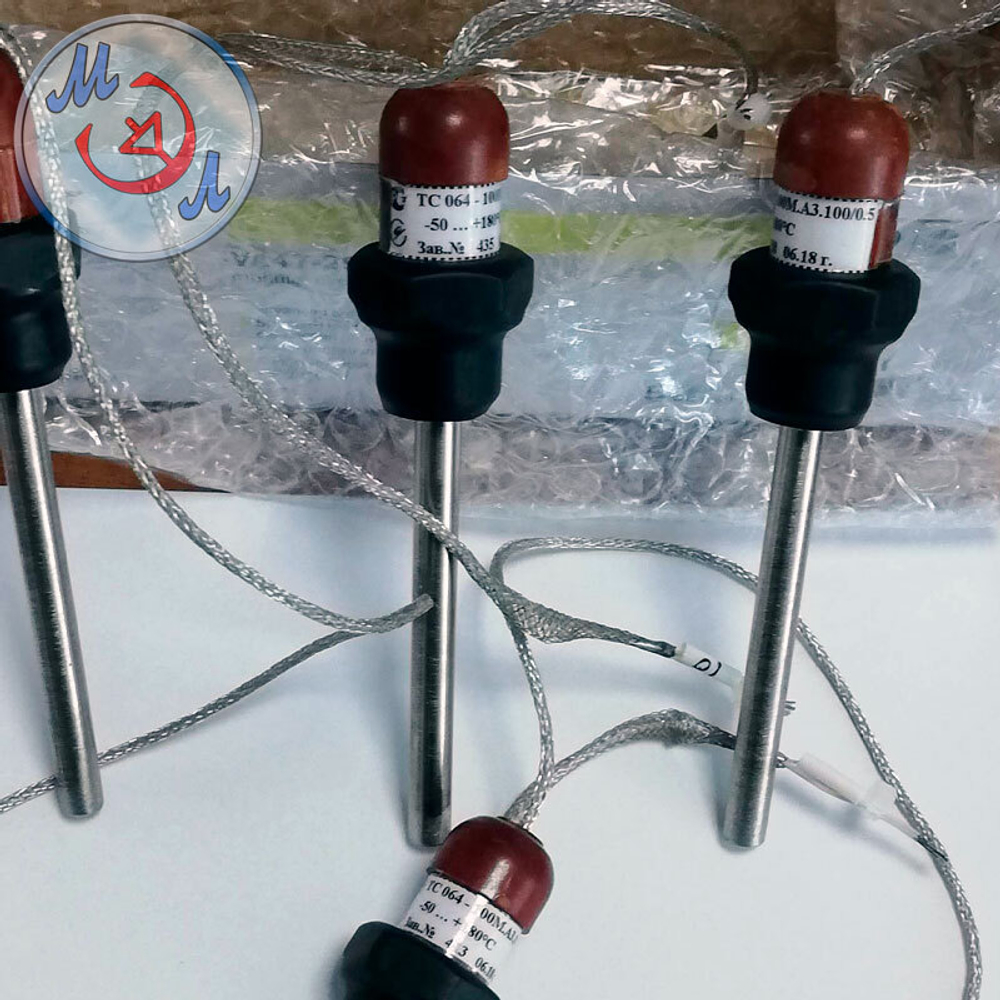

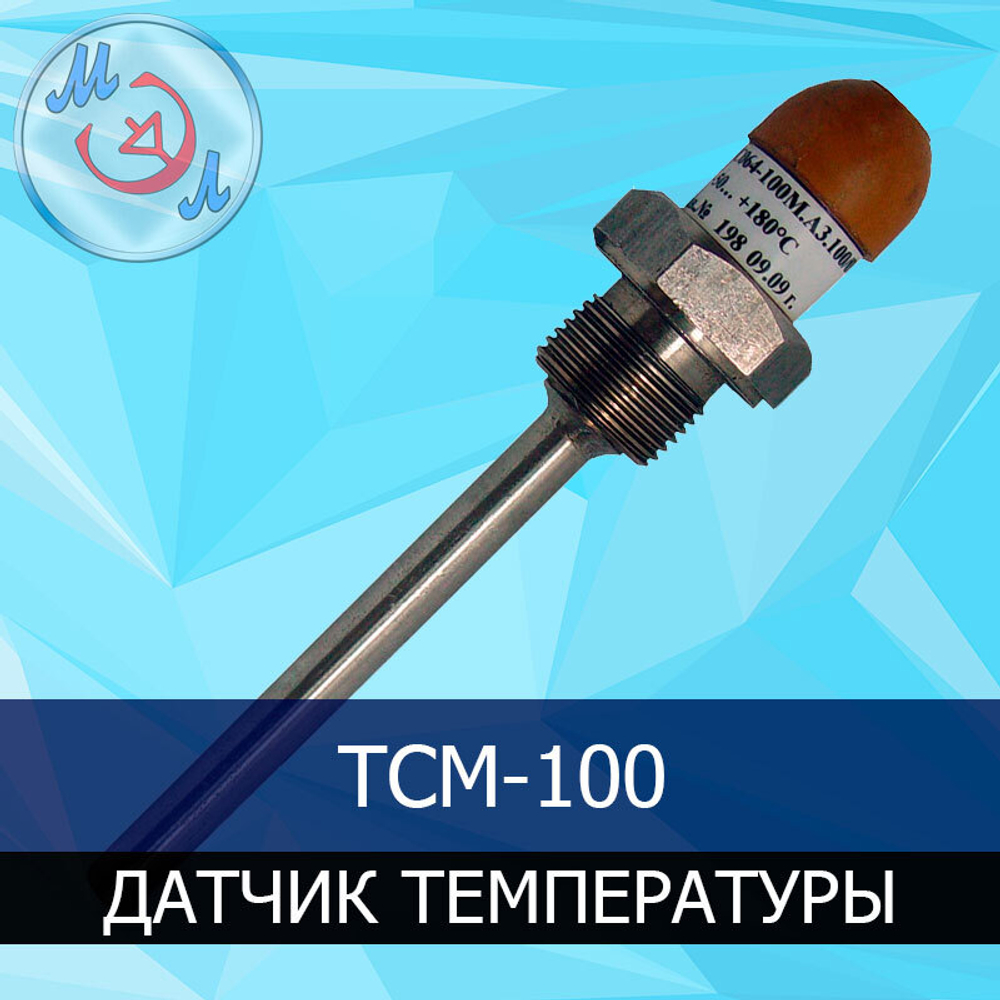

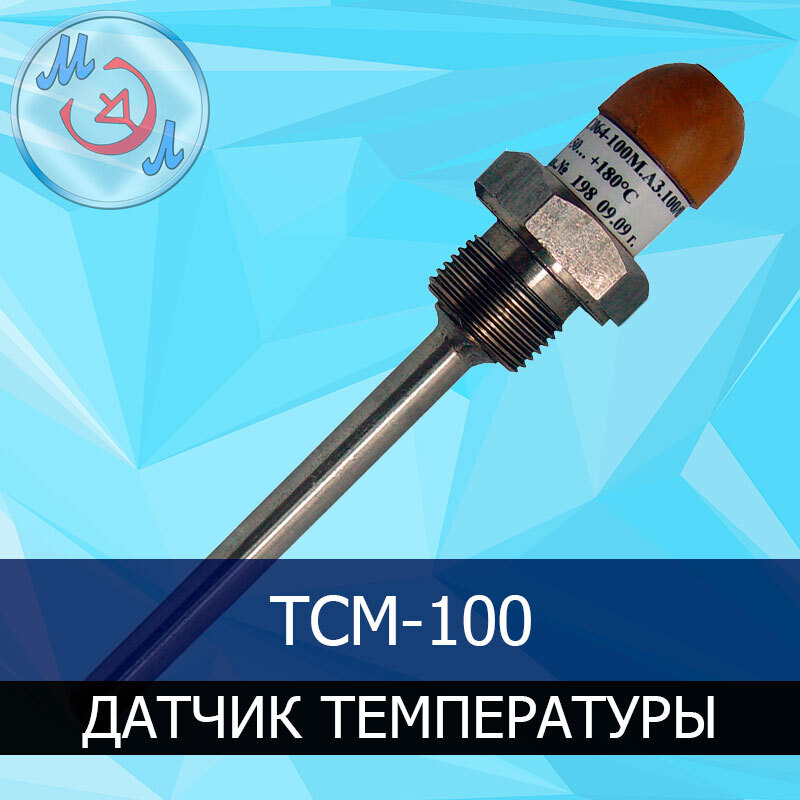

ТСМ-100 — аналоговый датчик температуры для инкубатора
Датчик ТСМ-100 предназначен для непрерывного измерения температуры воздуха в инкубационных камерах промышленных инкубаторов.
Измерения выполняются в неагрессивной воздушной среде.
Датчик ТСМ-100 применяется в промышленных инкубаторах сторонних производителей, модернизированных с использованием автоматики «Микроэл», в том числе:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55;
- Стимул ИП-16;
- других совместимых моделях.
Совместимость
Датчик ТСМ-100 используется совместно с блоками управления:
- БМИ-Ф-15.01М;
- БМИ-Ф-15.430М;
- БМИ-Ф-15.430Ф.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) | 100М |
| Диапазон измерения температуры | от −50 до +180 °С |
| Измерительный ток | не более 5 мА |
| Время термической реакции | не более 30 с |
| Степень защиты оболочки | IP54 по ГОСТ 14254 |
| Класс допуска по измерению температуры | А |
Примечание
Класс допуска А относится к измерению температуры и определяет максимально допустимое отклонение показаний датчика от действительного значения температуры.
Монтаж и подключение
Датчик ТСМ-100 устанавливается в инкубаторах в верхней части со стороны крыши камеры в защитном стакане.
При установке необходимо соблюдать следующие требования:
- место установки датчика со стороны крыши должно быть герметизировано, чтобы исключить влияние наружного воздуха на результаты измерения;
- измерительная часть датчика не должна соприкасаться с металлической обшивкой крыши инкубационной камеры.
Нарушение этих требований может привести к искажению результатов измерения температуры.
Кабель датчика подключается к жгуту инкубатора в распределительном боксе, расположенном на крыше камеры.

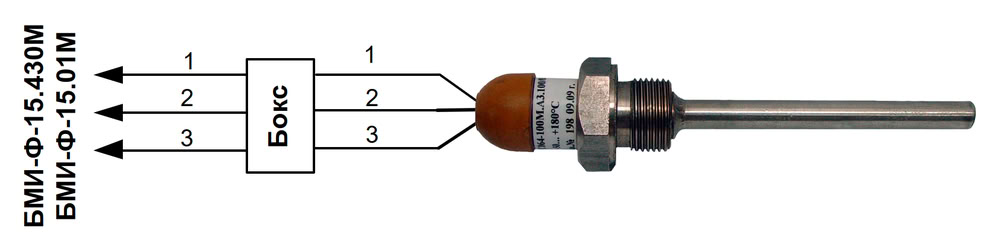

Схема подключения датчика ТСМ-100
Указания по поверке
Поверка датчика производится в соответствии с ГОСТ 8.461-2009.
Рекомендуемый межповерочный интервал — 2 года.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
