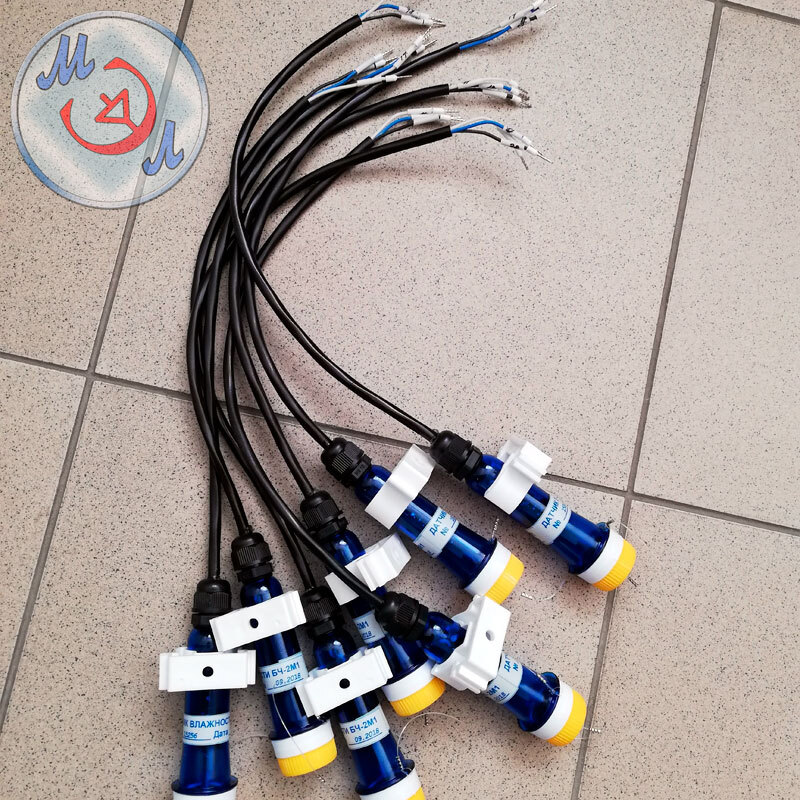

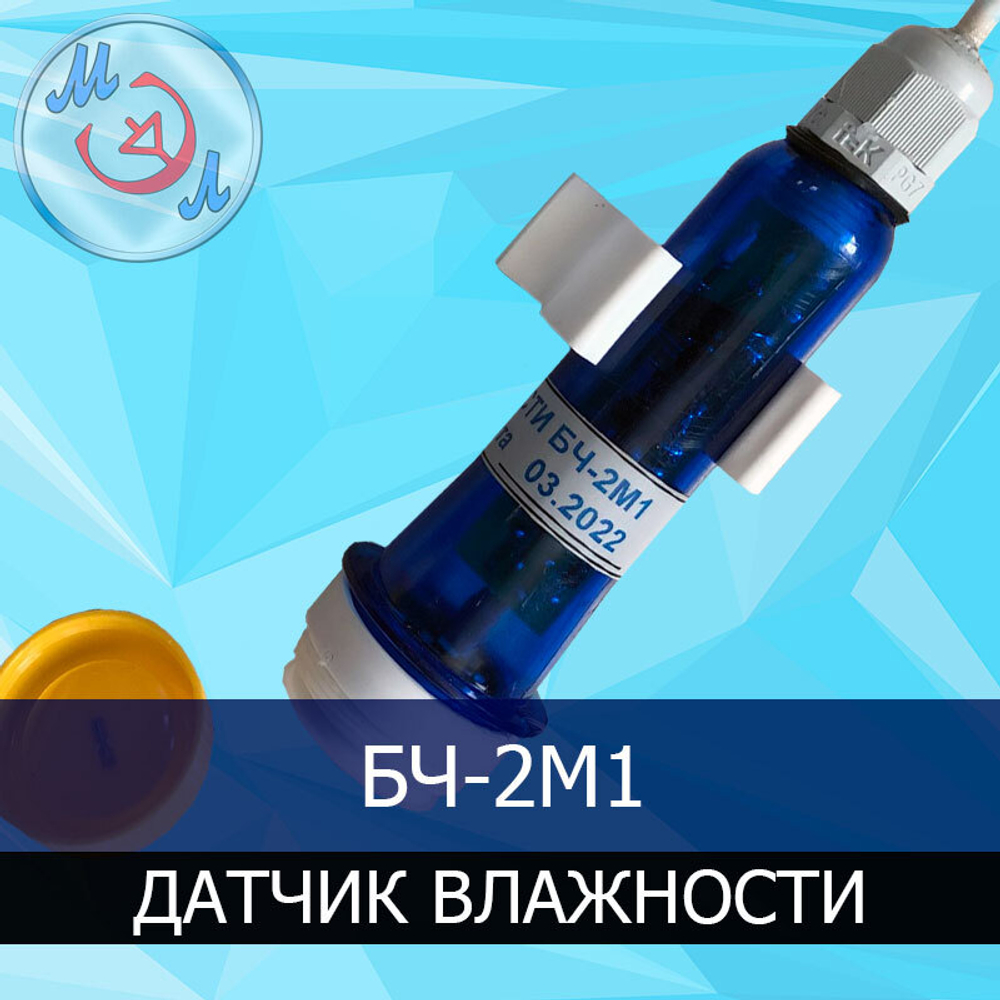

БЧ-2М1 — аналоговый датчик относительной влажности
Датчик БЧ-2М1 предназначен для непрерывного измерения относительной влажности воздуха в инкубационной камере.
Измеряемое значение относительной влажности преобразуется датчиком в электрический сигнал постоянного тока и передаётся в систему управления инкубатором.
Датчик БЧ-2М1 применяется в промышленных инкубаторах сторонних производителей, модернизированных с использованием автоматики «Микроэл», в том числе:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55;
- Стимул ИП-16;
- других совместимых моделях.
Совместимость
Датчик БЧ-2М1 используется совместно с блоками управления:
- БМИ-Ф-15.01М;
- БМИ-Ф-15.430М;
- БМИ-Ф-15.430Ф.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В |
| Потребляемый ток | 25 мА |
| Диапазон измерения относительной влажности | от 30 до 90 % |
| Абсолютная погрешность измерения относительной влажности при температуре 37,5 °С | ±1 % |
Монтаж и подключение
Датчик БЧ-2М1 устанавливается на боковой стенке внутри инкубационной камеры в вертикальном положении и закрепляется с помощью специальной клипсы.
Кабель датчика подключается к жгуту инкубатора в распределительном боксе, расположенном на крыше камеры.

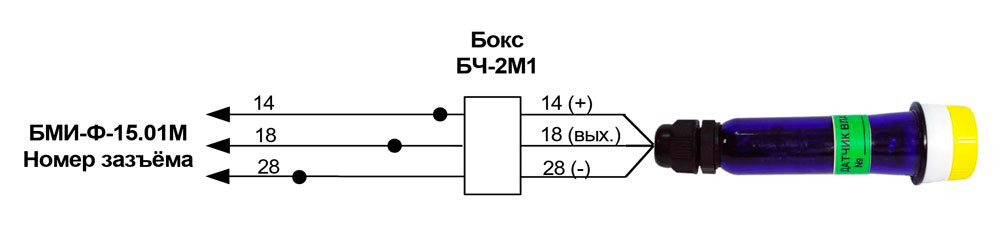

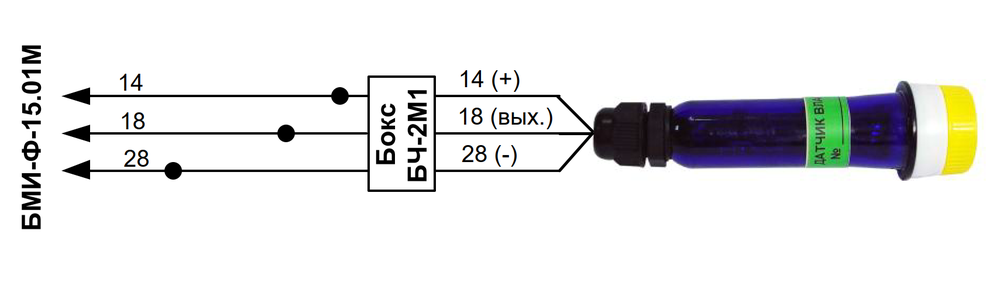

Схема подключения датчика БЧ-2М1
Правила эксплуатации

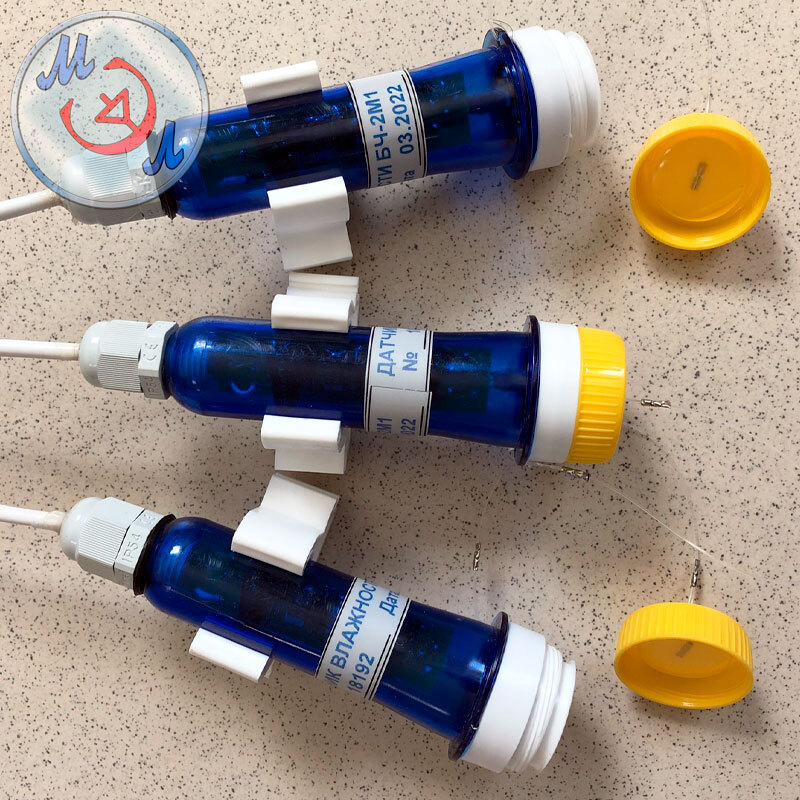

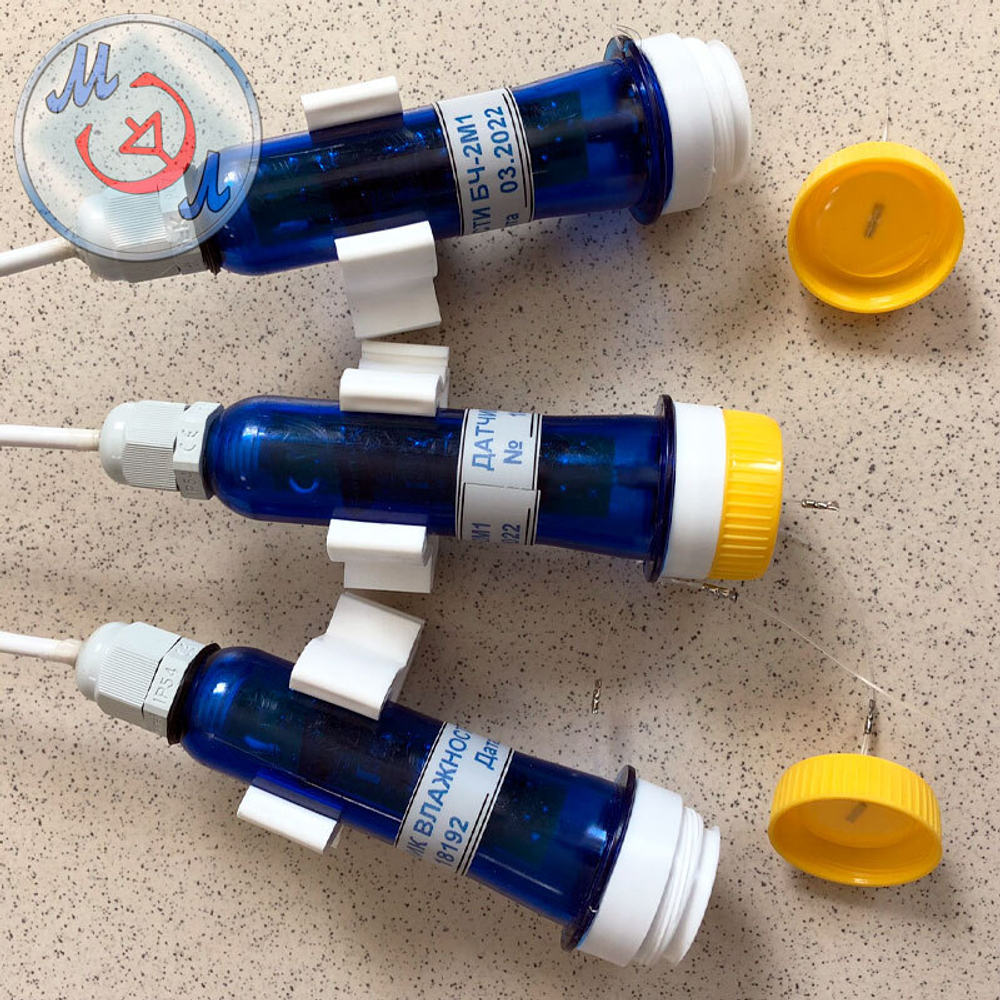

Во время работы инкубатора крышка датчика БЧ-2М1 должна находиться в открытом положении.
Закрывать крышку датчика необходимо только:
- при транспортировке оборудования;
- при санитарной обработке и мойке инкубационной камеры;
- при хранении датчика в период длительного простоя оборудования.
Санитарная обработка
Важно
Мыть датчик БЧ-2М1 струёй воды при открытой крышке запрещается.
Перед мойкой инкубационной камеры крышку датчика необходимо плотно закрыть.
При полностью закрытой крышке датчик защищён от воздействия воды во время санитарной обработки инкубационной камеры.
При открытой крышке защитную сетку датчика допускается очищать салфеткой, смоченной спиртовым раствором.
Для очистки защитной сетки допускается использовать только спиртовой раствор. Применение других химических моющих и дезинфицирующих средств не допускается.
После санитарной обработки и полного высыхания оборудования перед началом эксплуатации необходимо снова открыть крышку датчика.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
