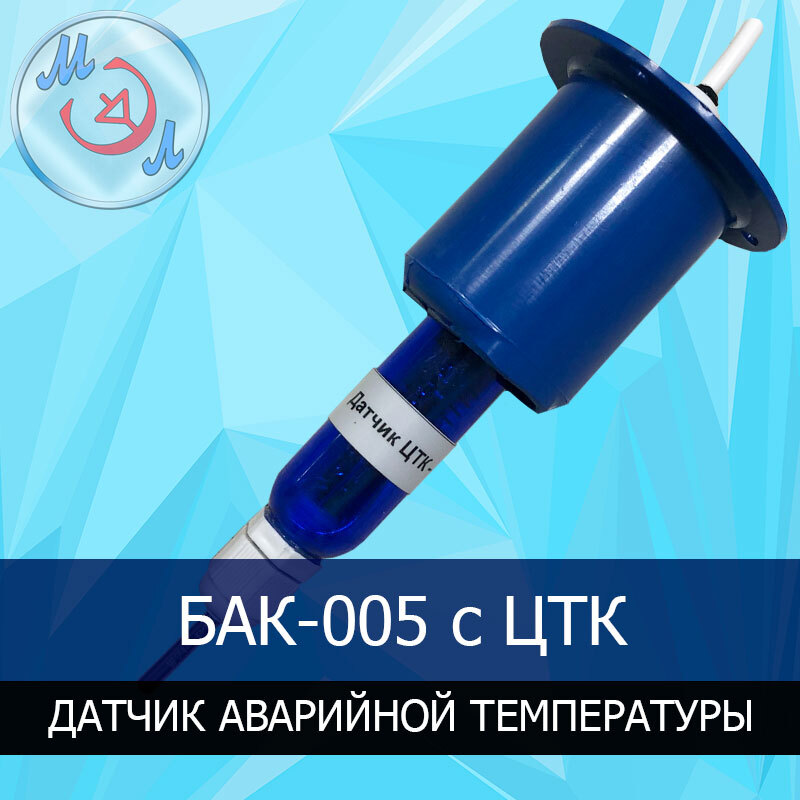

БАК-005 — блок независимого аварийного контроля температуры в инкубаторе
Блок аварийного контроля БАК-005 предназначен для независимого контроля температуры в инкубационной камере.
БАК-005 разработан для замены ртутного термоконтактора ТК-40А, применявшегося в промышленных инкубаторах.
В состав системы входит цифровой датчик температуры ЦТК-005, который работает независимо от основного датчика температуры инкубатора.
Измерения выполняются в неагрессивной воздушной среде.
Блок БАК-005 применяется в инкубаторах производства «Микроэл», а также в промышленных инкубаторах сторонних производителей, модернизированных с использованием автоматики «Микроэл», в том числе:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55;
- Стимул ИП-16;
- других совместимых моделях.
Модификации
| Модификация | Назначение | Датчик | Контролируемый диапазон |
|---|---|---|---|
| БАК-005П | Предварительная камера | ЦТК-005П | 36,0–38,3 °С |
| БАК-005В | Выводная камера | ЦТК-005В | 36,0–37,8 °С |
В универсальных инкубаторах ИФ-1000-У-МЭЛ и ИФ-4000-У-МЭЛ штатно используется модификация БАК-005П.
Аварийная сигнализация
Блок БАК-005 контролирует выход температуры за установленные аварийные пределы.
- при снижении температуры ниже 36,0 °С включается прерывистый звуковой сигнал;
- при превышении верхнего аварийного порога включается постоянный звуковой сигнал;
- при неисправности датчика ЦТК-005 блок включает аварийную сигнализацию и формирует аварийный сигнал для электроавтоматики инкубатора.
Верхний аварийный порог зависит от модификации блока:
- БАК-005П — 38,3 °С;
- БАК-005В — 37,8 °С.
Совместное применение с блоками управления

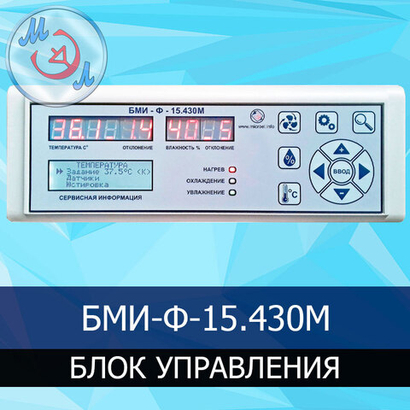

В инкубаторах, модернизированных автоматикой «Микроэл», блок БАК-005 может использоваться совместно с блоками управления:
- БМИ-Ф-15.01М;
- БМИ-Ф-15.430М;
- БМИ-Ф-15.430Ф.
При этом БАК-005 выполняет автономный аварийный контроль температуры независимо от основного канала измерения температуры блока БМИ.

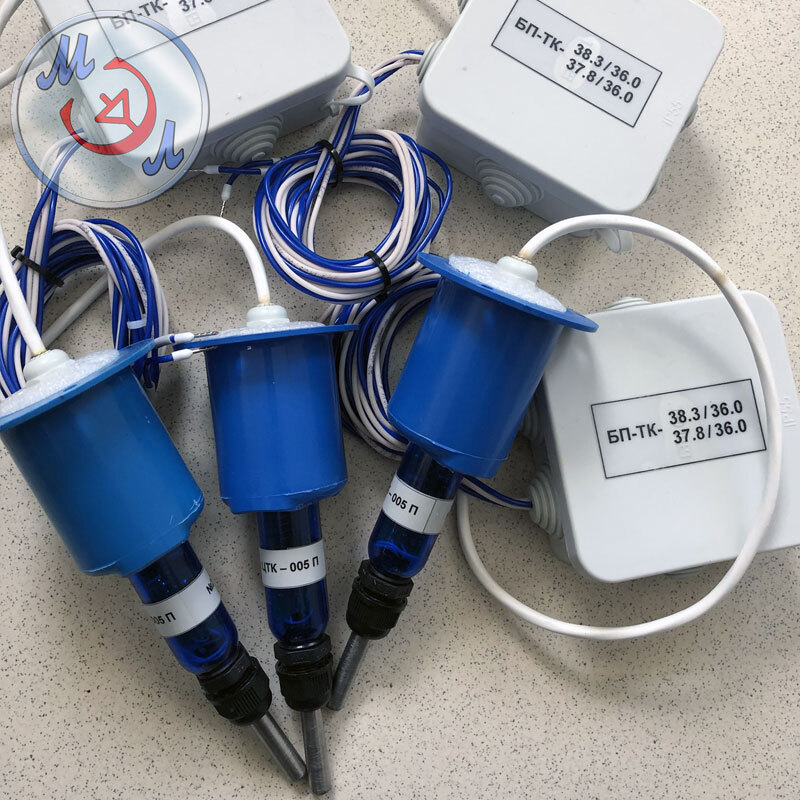

Комплектация

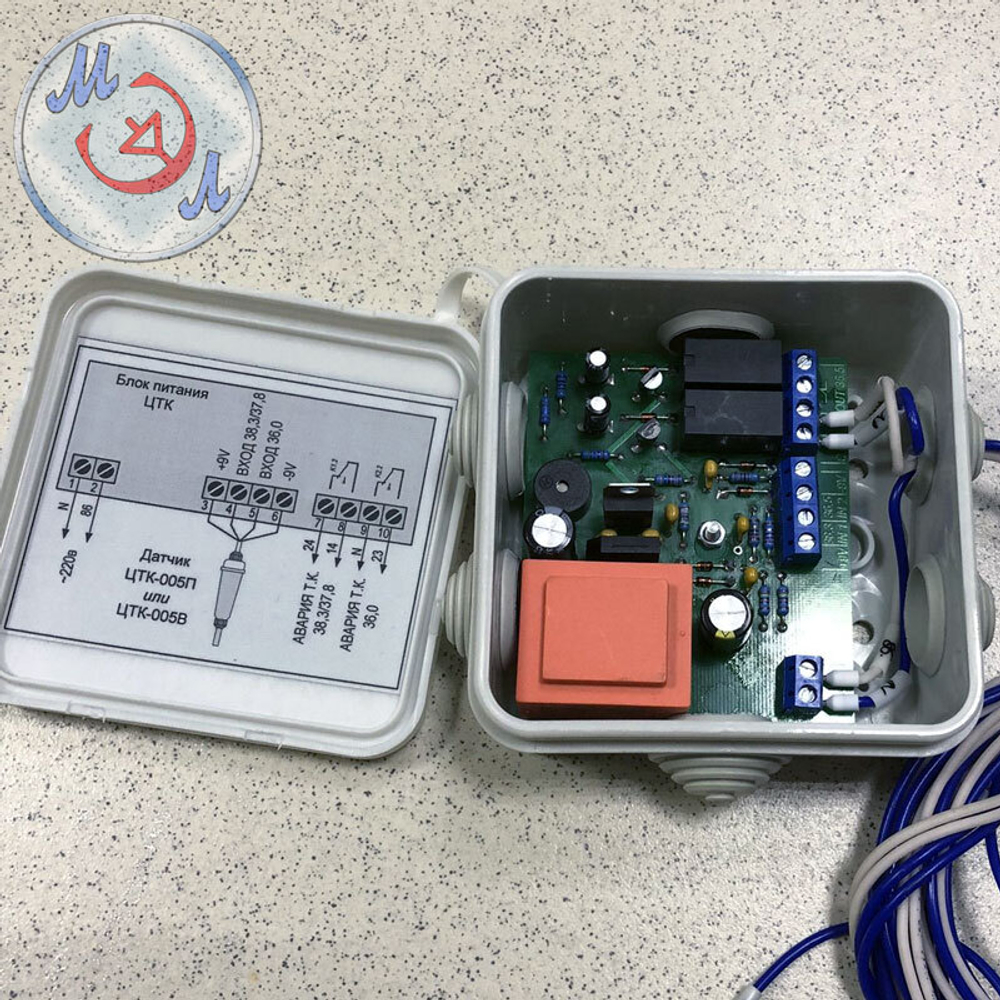

- блок питания БПТК — 1 шт.;

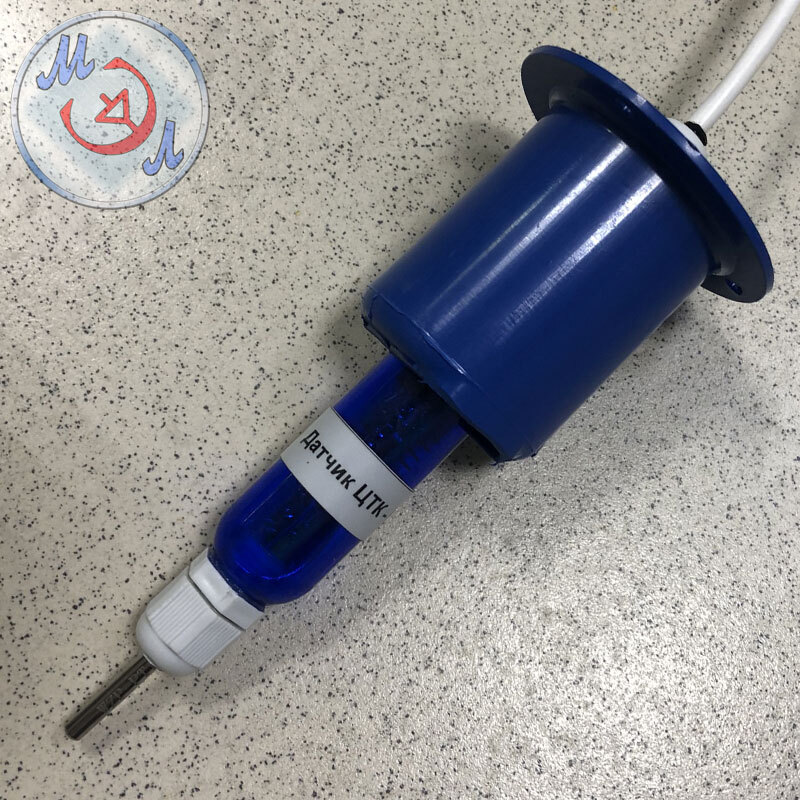

- датчик температуры ЦТК-005 — 1 шт.;
- теплоизоляционный стакан — 1 шт.;
- клипса для крепления датчика — 1 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения температуры | от 0 до 50 °С |
| Контролируемый диапазон БАК-005П / ЦТК-005П | 36,0–38,3 °С |
| Контролируемый диапазон БАК-005В / ЦТК-005В | 36,0–37,8 °С |
| Точность измерения температуры | ±0,05 °С |
| Напряжение питания | 220 В ±20 % |
| Потребляемая мощность | 0,5 Вт |
Монтаж и подключение
Важно
Электромонтажные работы должен выполнять квалифицированный специалист при отключённом электропитании оборудования.
Цепи подключения следует прокладывать отдельными парами проводов.

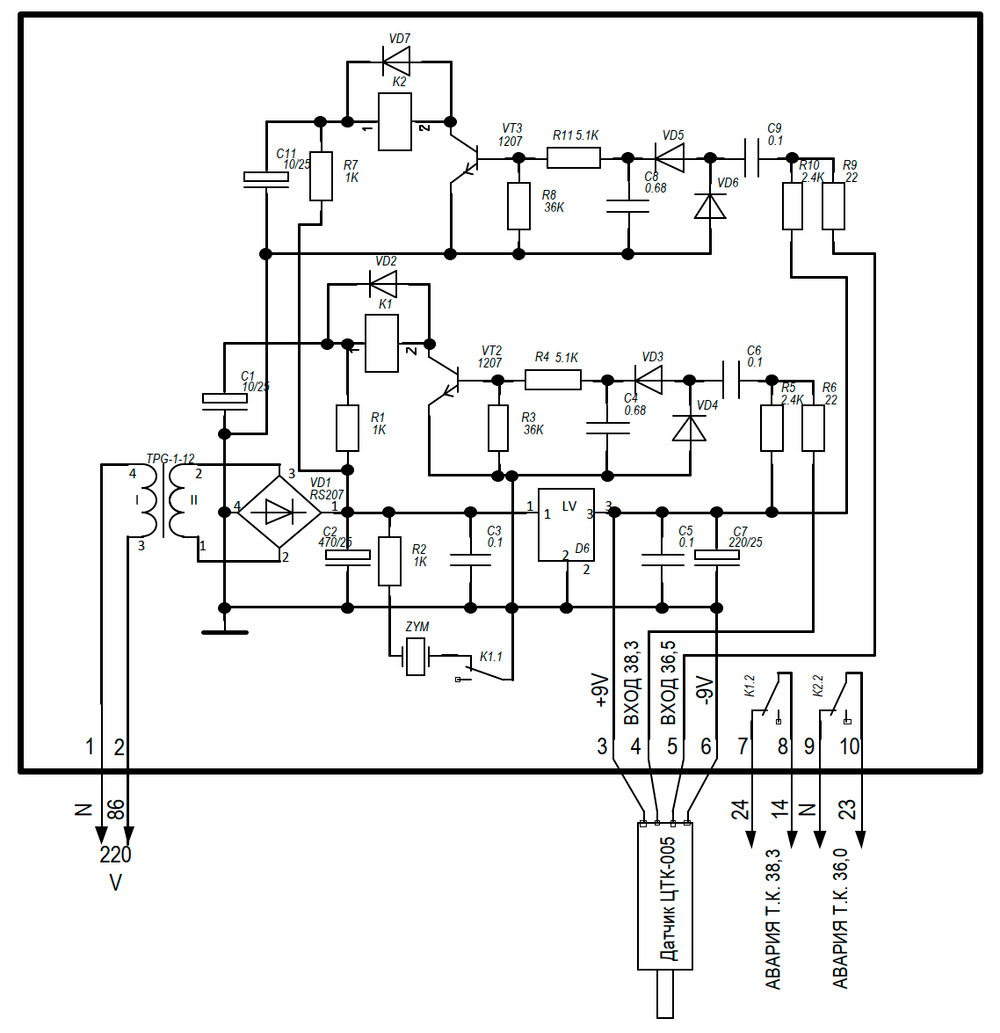

Схема подключения
Подключение к инкубаторам производства «Микроэл»
Датчик серии ЦТК-005 штатно устанавливается в инкубаторах производства «Микроэл» со стороны крыши камеры через отверстие с уплотнительным сальником. Блок БПТК устанавливается на крыше инкубатора.
Подключение к инкубаторам Стимул ИП-16 и Стимул ИВ-16
-
Установите датчик ЦТК-005 рядом со штатным датчиком температуры ТСМ и закрепите его с помощью клипсы.
-
Выведите кабель датчика через штатное отверстие в крыше инкубатора.
-
Подключите кабель датчика к блоку БПТК к контактам 3, 4, 5 и 6 в соответствии с маркировкой проводов.
-
Штатные провода 14 и 24, используемые для аварийного сигнала превышения температуры, подключите к контактам 7 и 8 блока БПТК.
-
Контакты 9 и 10, предназначенные для аварийного сигнала снижения температуры ниже 36,0 °С, подключите проводами 23 и N к клеммам управления звуковой сигнализацией в шкафу автоматики.
-
Питание 220 В подайте из шкафа автоматики проводами 86 и N на контакты 1 и 2 блока БПТК.
Подключение к инкубаторам ИУП-Ф-45, ИУВ-Ф-15, Универсал-55
-
Демонтируйте стандартный стакан для установки ртутного термоконтактора на крыше инкубатора. В это отверстие установите теплоизоляционный стакан с датчиком ЦТК-005 и закрепите.
-
Подключите кабель датчика к блоку БПТК к контактам 3, 4, 5 и 6 в соответствии с маркировкой проводов.
-
Штатные провода 14 и 24, используемые для аварийного сигнала превышения температуры, подключите к контактам 7 и 8 блока БПТК.
-
Контакты 9 и 10, предназначенные для аварийного сигнала снижения температуры ниже 36,0 °С, подключите проводами 23 и N к клеммам управления звуковой сигнализацией в шкафу автоматики.
-
Питание 220 В подайте из шкафа автоматики проводами 86 и N на контакты 1 и 2 блока БПТК.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
