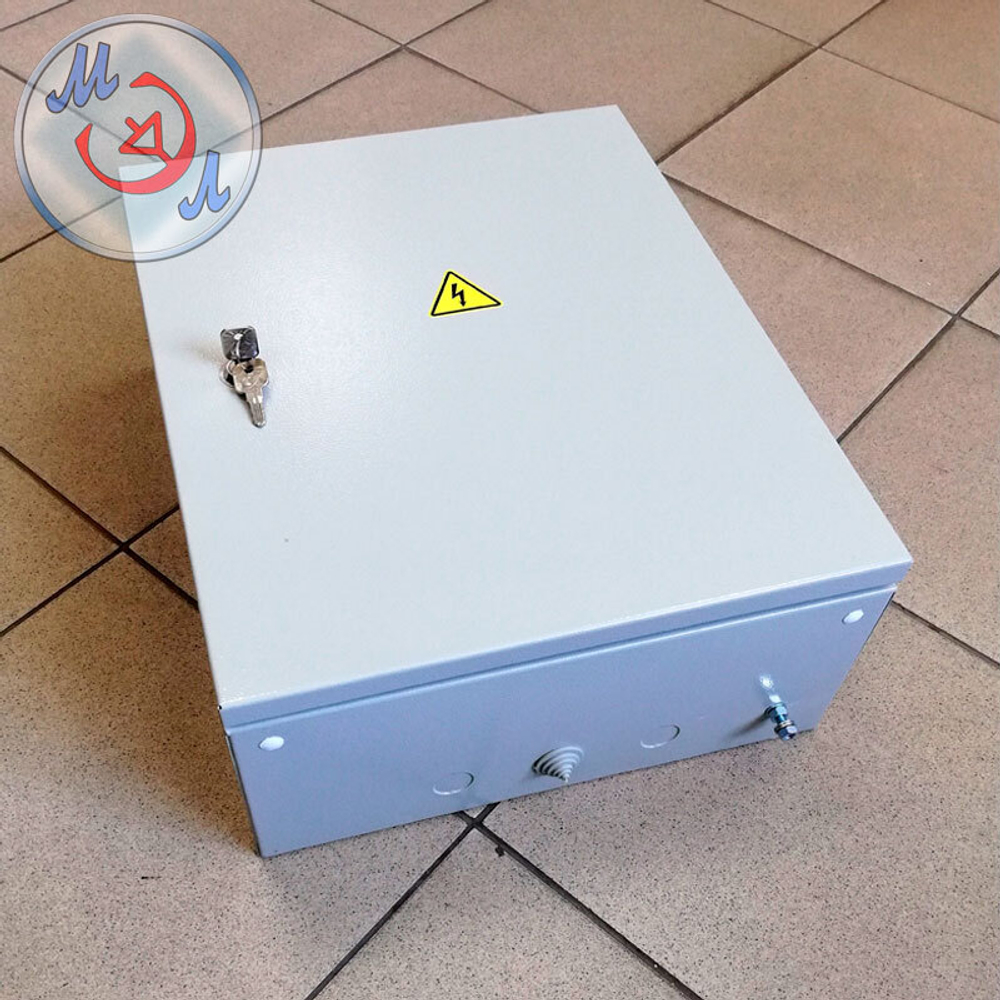

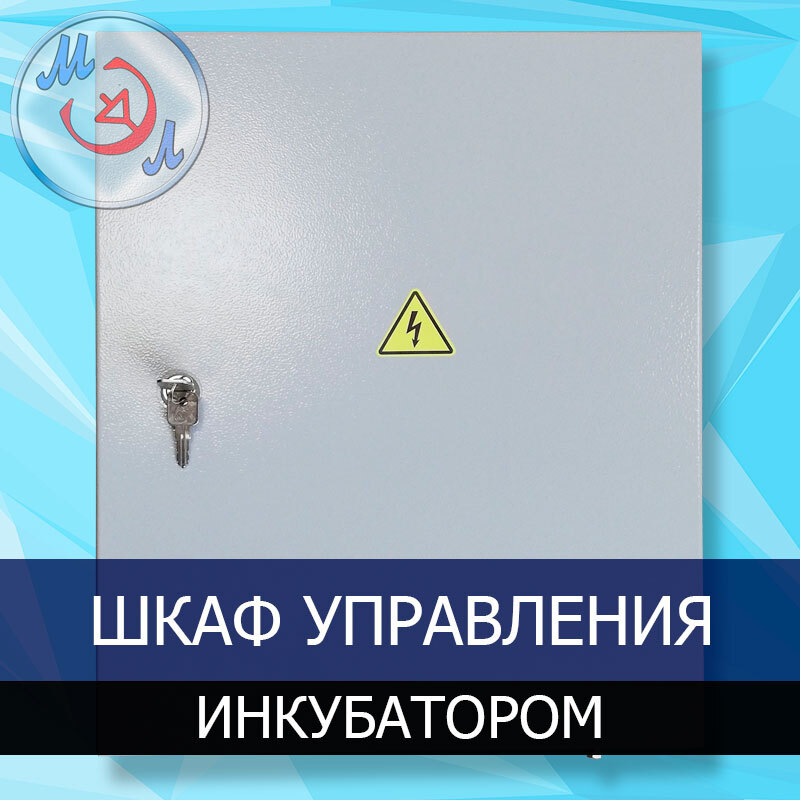

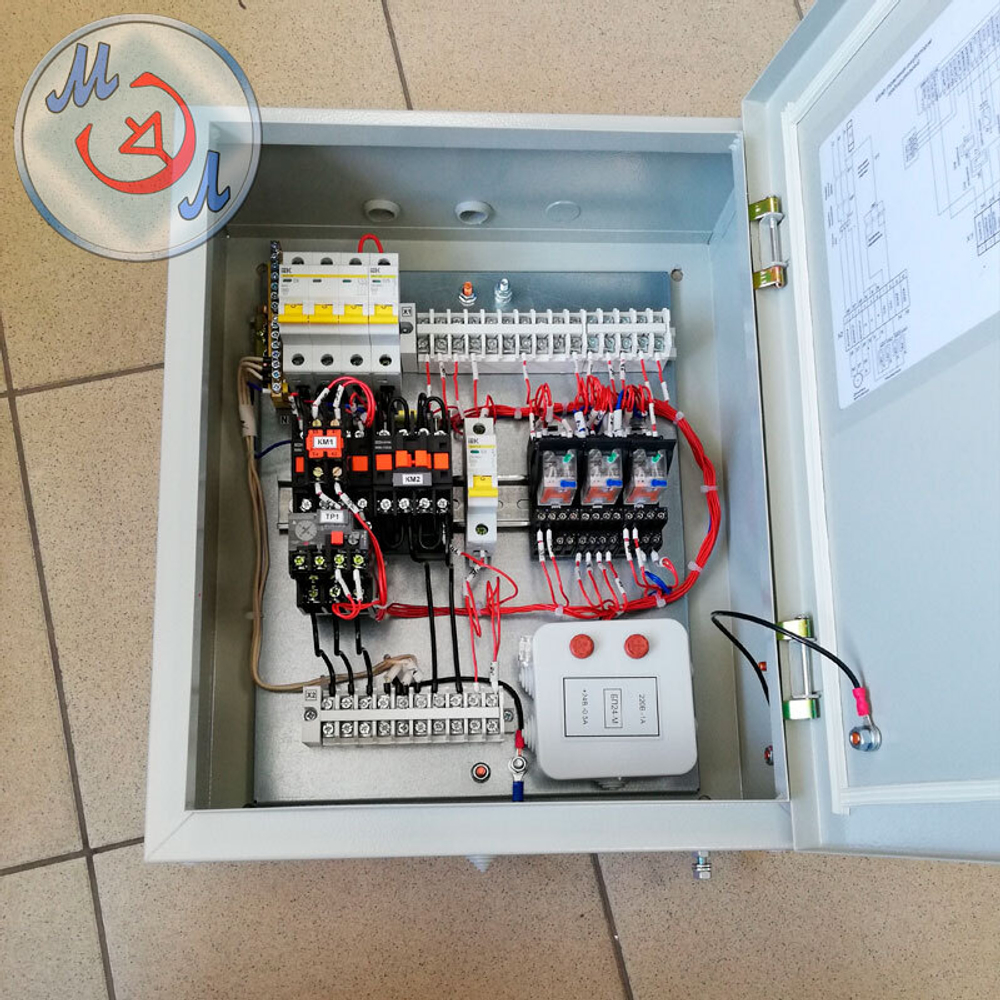

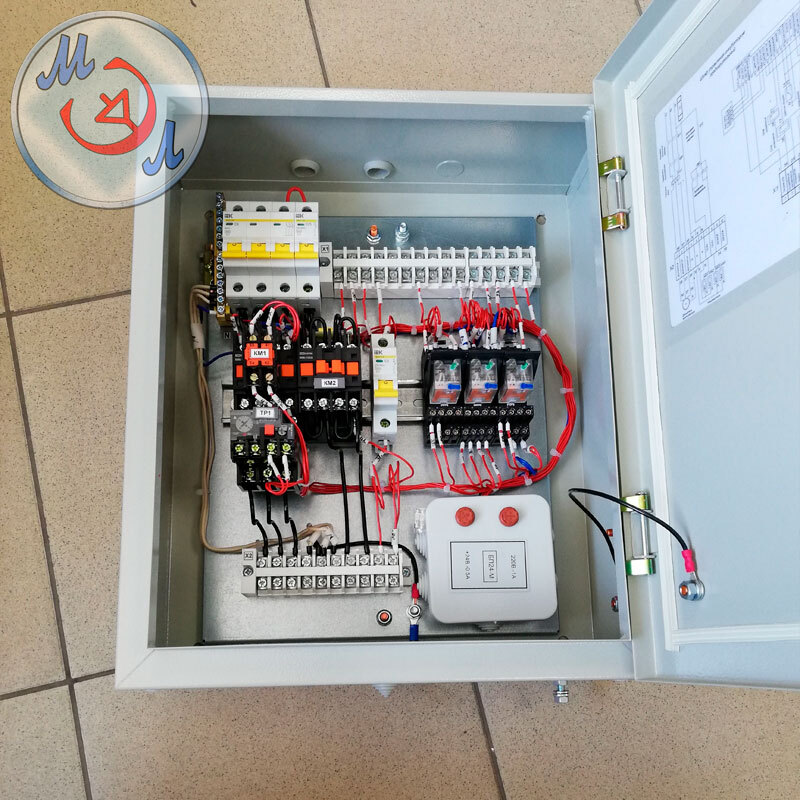

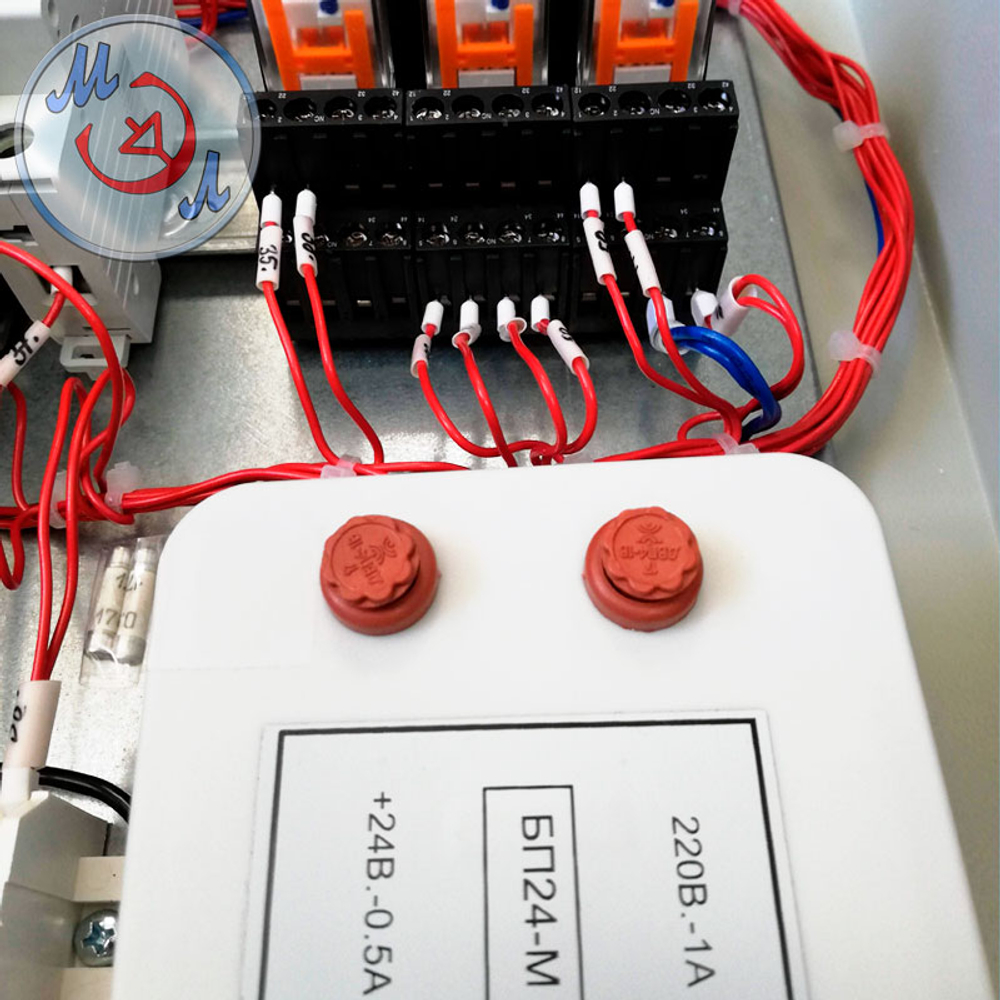

Силовой шкаф управления инкубатором ШУИ
ШУИ является силовой частью системы автоматического управления промышленным инкубатором.
Управляющая автоматика инкубатора формирует команды на включение и отключение исполнительного оборудования, а ШУИ обеспечивает коммутацию соответствующих силовых цепей и их электрическую защиту в соответствии с установленной аппаратурой.
Благодаря нескольким вариантам исполнения шкаф может применяться как в предварительных, так и в выводных инкубационных камерах с различными поколениями автоматики «Микроэл».
Назначение
ШУИ предназначен для:
- коммутации силовых цепей исполнительного оборудования инкубатора;
- работы по управляющим сигналам автоматики БМИ;
- электрической защиты силовых цепей в соответствии с установленной аппаратурой;
- применения в предварительных и выводных инкубационных камерах;
- ремонта и модернизации действующих систем управления промышленными инкубаторами.
Тип и состав ШУИ подбираются с учётом назначения инкубационной камеры и установленной на ней автоматики.

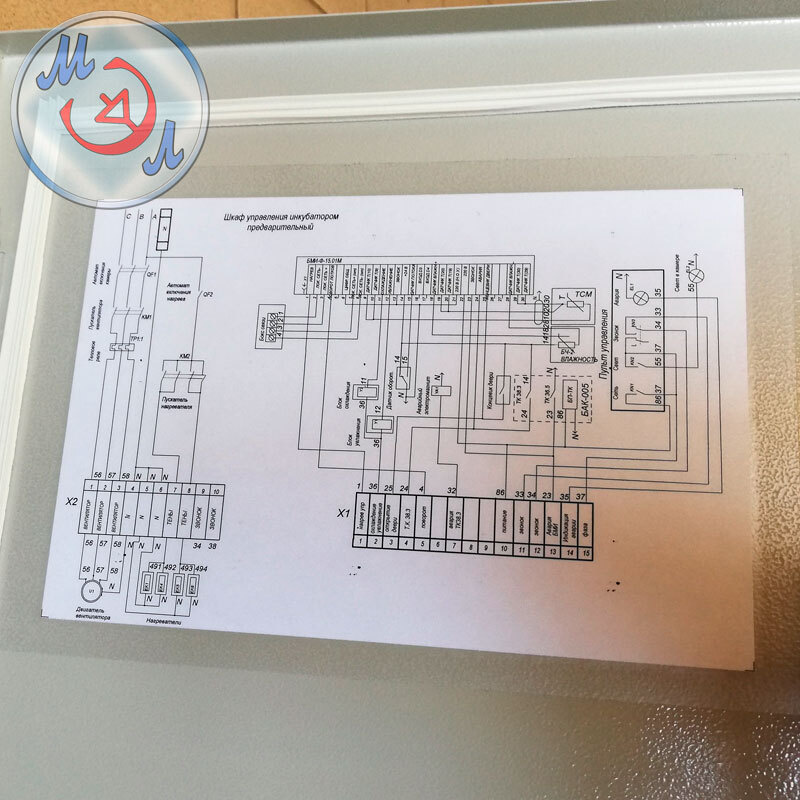

Принцип работы
Упрощённая структура системы управления:
блок управления БМИ → силовой шкаф ШУИ → исполнительное оборудование инкубатора
Блок БМИ контролирует технологические параметры и формирует управляющие команды.
ШУИ принимает эти сигналы и обеспечивает включение или отключение соответствующих силовых нагрузок инкубатора.
Таким образом, ШУИ выполняет силовую коммутацию исполнительного оборудования и работает совместно с управляющей автоматикой инкубационной камеры.
Совместимость
ШУИ применяется в промышленных инкубаторах с совместимой автоматикой «Микроэл», в том числе:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
ШУИ также может применяться при модернизации отдельных промышленных инкубаторов сторонних производителей, в том числе некоторых моделей «Стимул» и «Сеганэл», переоборудованных для работы с автоматикой «Микроэл».
Возможность применения и необходимая модификация шкафа определяются по установленному оборудованию и электрической схеме конкретного инкубатора.
Модификации ШУИ
Шкаф выпускается в нескольких исполнениях в зависимости от назначения камеры и используемой автоматики.
| Модификация | Назначение | Блок управления | Управление воздушными заслонками |
|---|---|---|---|
| ШУИ-П-04 | Предварительный инкубатор | БМИ-Ф-15.01М | БУЗ-45 или БУЗ-6 |
| ШУИ-В-04 | Выводной инкубатор | БМИ-Ф-15.01М | БУЗ-45 или БУЗ-6 |
| ШУИ-П-04-МБ | Предварительный инкубатор | БМИ-Ф-15.430 | БУЗ-12 |
| ШУИ-В-04-МБ | Выводной инкубатор | БМИ-Ф-15.430 | БУЗ-12 |
ШУИ не следует заказывать только по модели инкубатора. Необходимая модификация определяется фактической конфигурацией установленной автоматики.
Что необходимо указать при заказе
Для правильного подбора силового шкафа необходимо сообщить:
- тип инкубационной камеры — предварительная или выводная;
- модель установленного блока управления — БМИ-Ф-15.01М или БМИ-Ф-15.430;
- модель блока управления воздушными заслонками — БУЗ-6, БУЗ-45 или БУЗ-12;
- требуется ли установка твердотельного реле (SSR) вместо электромагнитного контактора (пускателя) в цепи управления нагревом.
При заказе шкафа для модернизированного инкубатора стороннего производителя рекомендуется дополнительно предоставить информацию об установленном оборудовании или электрическую схему инкубатора.
Управление нагревом: контактор или твердотельное реле
В стандартном исполнении коммутация питания нагревательных элементов выполняется электромагнитным контактором, рассчитанным на нагрузку до 4 кВт.
По согласованию с заказчиком вместо контактора в цепи управления нагревом может быть установлено твердотельное реле (SSR).
Электромагнитный контактор (пускатель)
Контактор является электромеханическим коммутационным устройством. При подаче управляющего напряжения его силовые контакты замыкаются и подают питание на нагревательные элементы. После снятия управляющего сигнала контакты размыкаются.
Особенности:
- электромеханический принцип работы;
- слышимое переключение;
- наличие механически движущихся контактов;
- простая и ремонтопригодная конструкция.
Твердотельное реле (SSR)
Твердотельное реле выполняет коммутацию нагрузки электронным способом и не содержит механически переключающихся силовых контактов.
Особенности:
- бесшумное переключение;
- отсутствие механического износа контактов;
- подходит для частых циклов включения и отключения нагревательной нагрузки;
- требует соблюдения требований к охлаждению и монтажу силового электронного устройства.
Выбор варианта коммутации определяется условиями эксплуатации и требованиями заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | трёхфазная сеть 380 В |
| Частота питающей сети | 50 Гц |
| Максимальная коммутируемая мощность цепи нагрева при использовании электромагнитного контактора | до 4 кВт |
| Рабочая температура окружающей среды | от +5 до +50 °С |
| Допустимая относительная влажность | не более 80 % при +35 °С |
| Атмосферное давление | 70–106,7 кПа, примерно 525–800 мм рт. ст. |
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Высота | 430 мм |
| Ширина | 360 мм |
| Глубина | 200 мм |
| Масса | 8 кг |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка ШУИ осуществляется транспортными компаниями из г. Невинномысска по всей России.
