Реле управления поворотом лотков СПРВ-2

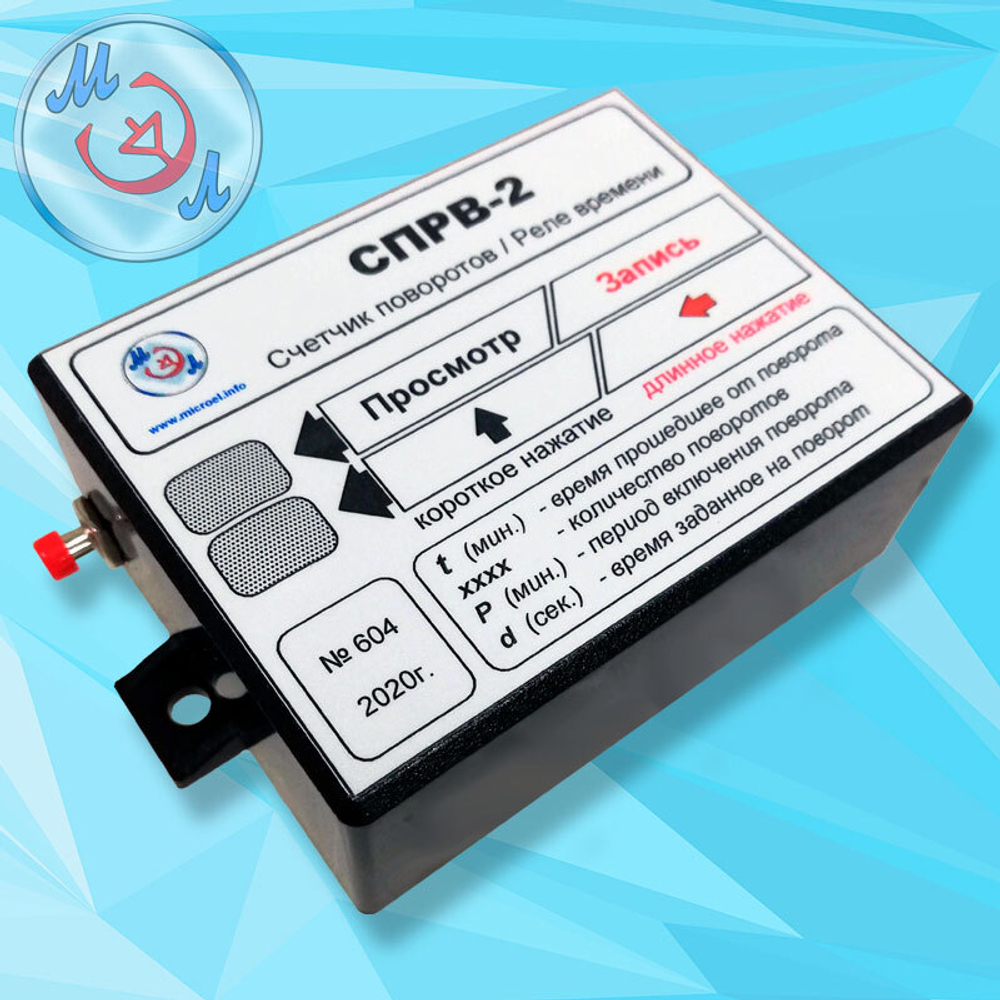

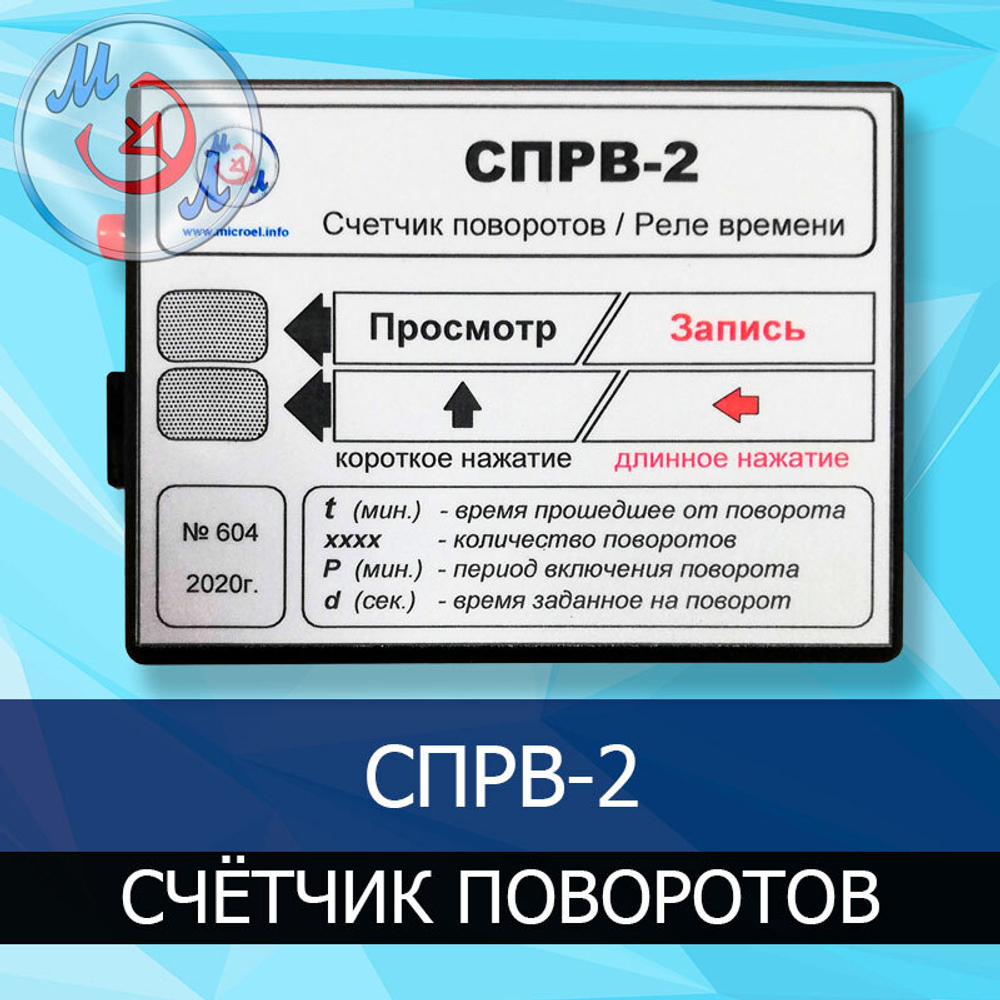

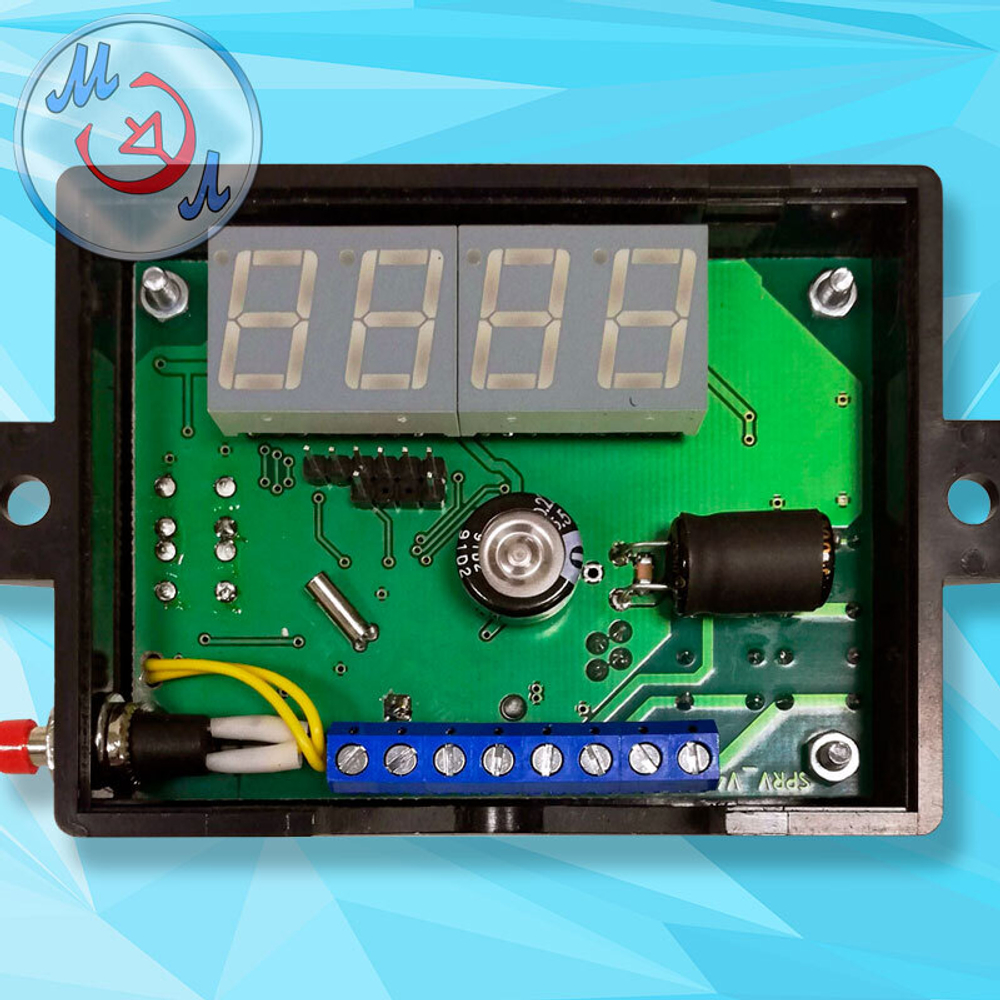

СПРВ-2 предназначено для автоматического формирования команд на запуск механизма поворота инкубационных лотков и учёта выполненных циклов.
Реле устанавливается в шкафу управления поворотом лотков ШУП-01 предварительных промышленных инкубаторов ИУП-Ф-45 и Универсал-55.
СПРВ-2 совмещает функции реле времени и счётчика циклов поворота. Устройство позволяет контролировать временные параметры работы механизма и количество выполненных поворотов по цифровому индикатору, установленному на передней панели шкафа ШУП-01.
Питание СПРВ-2 осуществляется напряжением 24 В постоянного тока от блока питания БПП-24/12.
Принцип работы
СПРВ-2 с установленной периодичностью формирует команду на запуск механизма поворота лотков.
Упрощённо работа системы выглядит следующим образом:
СПРВ-2 → цепь управления ШУП-01 → электромагнитные пускатели → электродвигатель механизма поворота
После получения команды силовые контакты пускателей шкафа ШУП-01 коммутируют трёхфазное питание 380 В электродвигателя механизма поворота.
При стандартной настройке интервал между командами на поворот составляет 60 мин.
СПРВ-2 также ведёт учёт выполненных циклов и позволяет контролировать временные параметры работы механизма поворота.
Основные функции
СПРВ-2 обеспечивает:
- автоматическое формирование команд на поворот инкубационных лотков;
- установку и отображение интервала между поворотами;
- установку продолжительности включения механизма поворота;
- подсчёт выполненных циклов поворота;
- отображение времени, прошедшего после последнего поворота;
- отображение текущего отсчёта времени выполнения поворота.
Индикация параметров

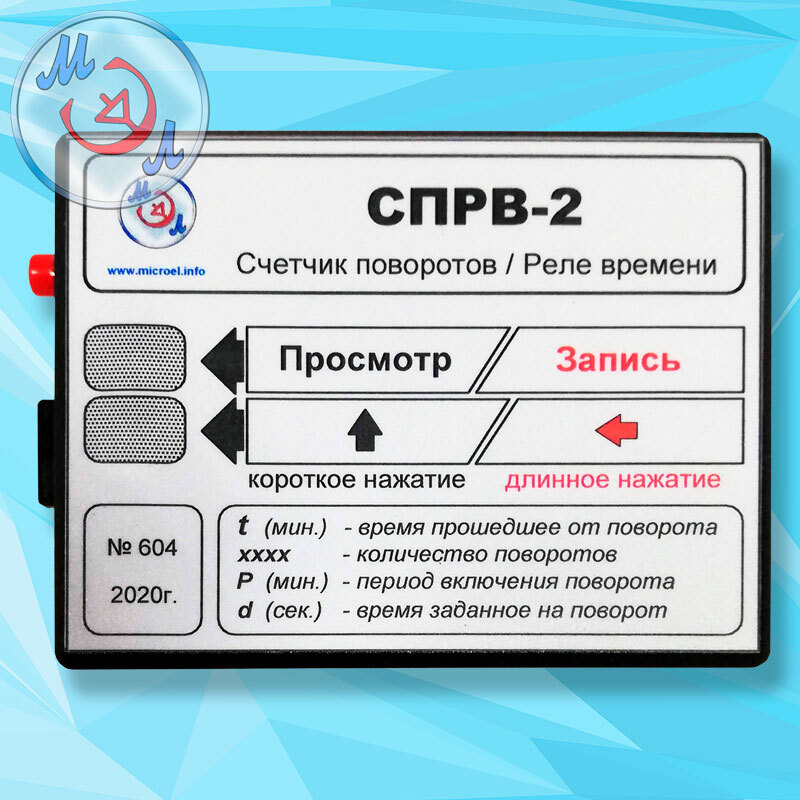

Цифровой индикатор СПРВ-2 расположен на передней панели шкафа ШУП-01 и отображает:
- время, прошедшее после последнего поворота, мин;
- количество выполненных поворотов;
- установленный интервал между поворотами, мин;
- заданную продолжительность включения механизма поворота, с;
- текущий отсчёт времени выполнения поворота.
Совместимость
Реле СПРВ-2 предназначено для применения:
- в предварительных промышленных инкубаторах ИУП-Ф-45;
- в предварительных промышленных инкубаторах Универсал-55;
- в шкафу управления поворотом лотков ШУП-01;
- совместно с блоком питания БПП-24/12.
СПРВ-2 не применяется в выводных инкубаторах, поскольку в выводной камере механизм автоматического поворота лотков не используется.
Перед заказом рекомендуется сверить маркировку установленного реле, модель шкафа управления поворотом и электрическую схему инкубатора.
Комплектация инкубаторов разных годов выпуска или после модернизации может отличаться.
Замена СПРВ-1 на СПРВ-2

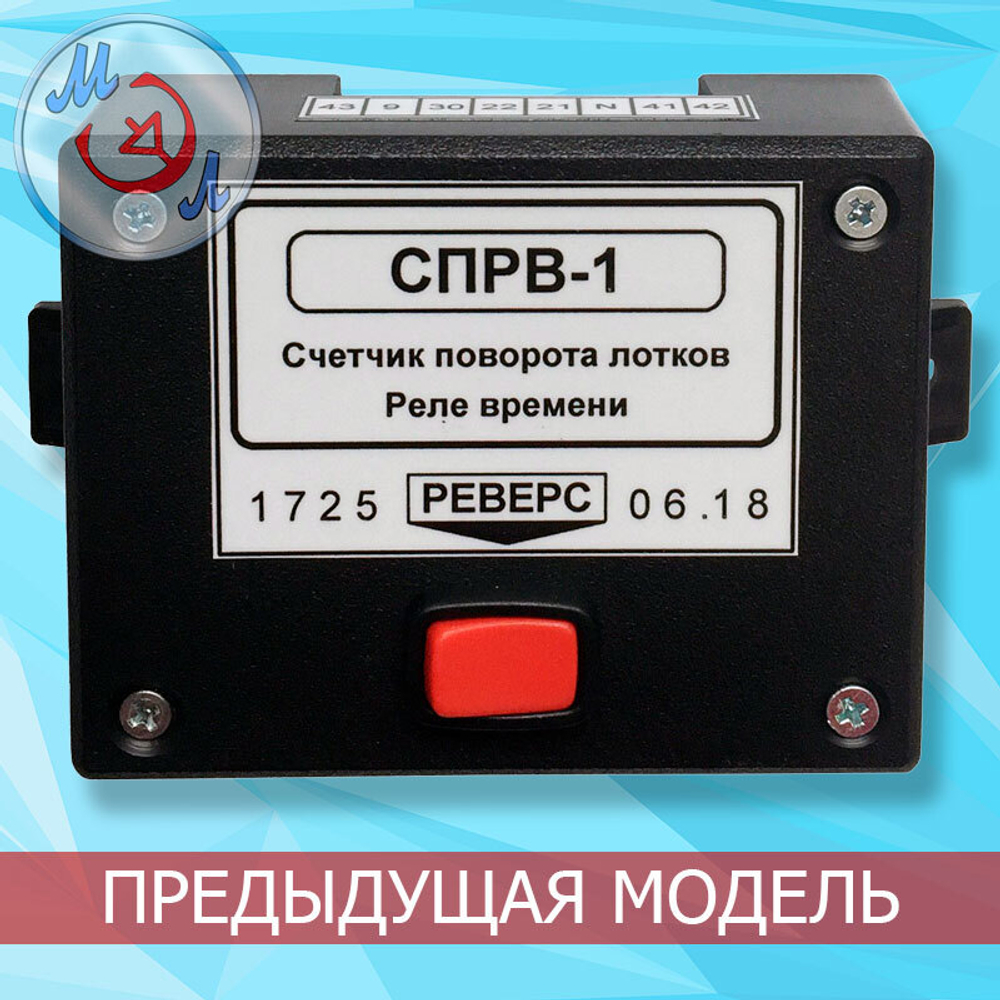

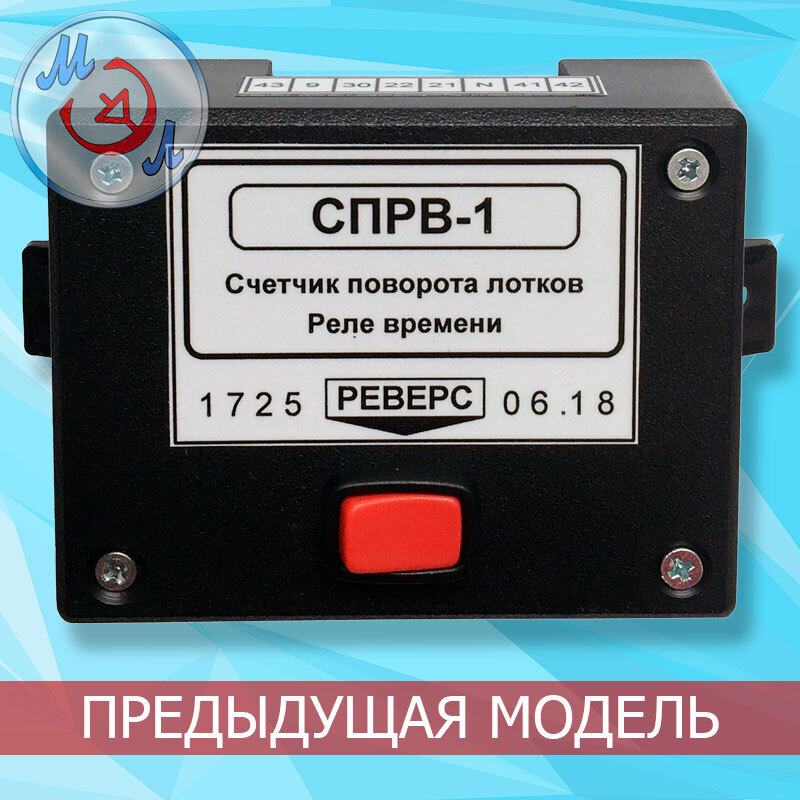

СПРВ-2 разработано для замены ранее выпускавшегося реле СПРВ-1.
СПРВ-1 питалось напряжением 12 В переменного тока, а СПРВ-2 питается напряжением 24 В постоянного тока.
Оба необходимых напряжения формирует штатный блок питания БПП-24/12:
- 12 В переменного тока — для ранее выпускавшегося СПРВ-1;
- 24 В постоянного тока — для СПРВ-2.
Поэтому при замене СПРВ-1 на СПРВ-2 замена блока питания БПП-24/12 в шкафу ШУП-01 не требуется.
В настоящее время СПРВ-1 не производится. Для ремонта и модернизации шкафов ШУП-01 применяется СПРВ-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В постоянного тока |
| Функция | Управление периодичностью поворота и учёт выполненных циклов |
| Стандартный интервал между поворотами | 60 мин |
| Блок питания | БПП-24/12 |
| Место установки | Шкаф управления поворотом лотков ШУП-01 |
| Совместимость | ИУП-Ф-45, Универсал-55 |
Схема контактов СПРВ-2
Скачать
Руководство по эксплуатации счётчика-реле времени СПРВ-2 в формате PDF.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка СПРВ-2 осуществляется транспортными компаниями из г. Невинномысска по всей России.
