Шкаф управления поворотом лотков ШУП-01
ШУП-01 предназначен для автоматического управления электроприводом механизма поворота инкубационных лотков.
В шкафу установлен программируемый счётчик-реле времени СПРВ-2, который формирует периодические команды на включение механизма поворота и ведёт учёт выполненных циклов.
ШУП-01 может использоваться как самостоятельное устройство управления поворотом лотков или работать в составе системы автоматики «Микроэл».
При совместной работе с блоками БМИ управление механизмом поворота остаётся за ШУП-01. Блок БМИ получает информацию о количестве выполненных поворотов и отображает её на панели управления, но непосредственно поворотами лотков не управляет.

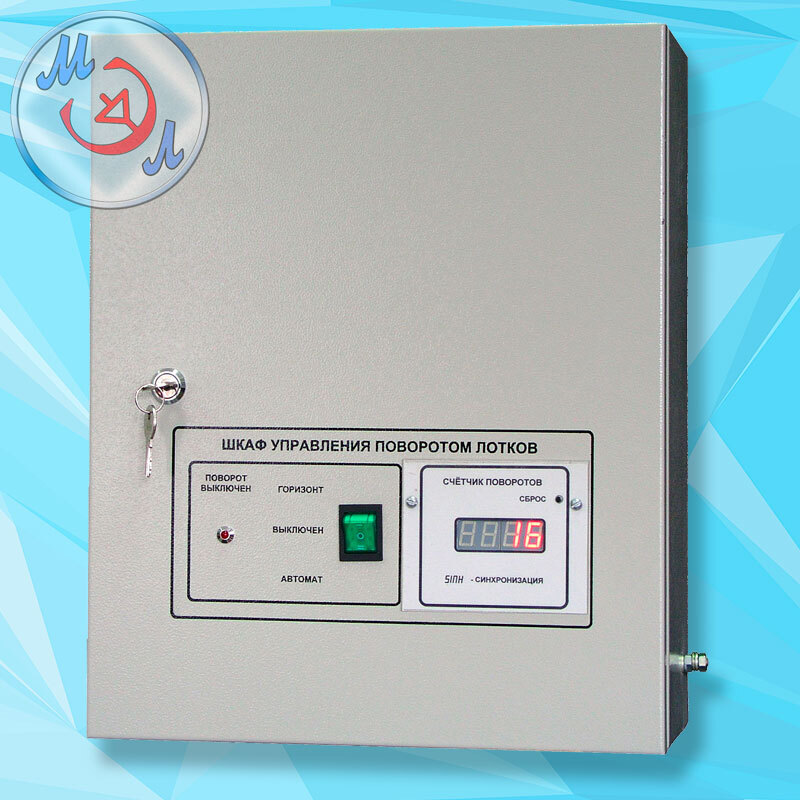

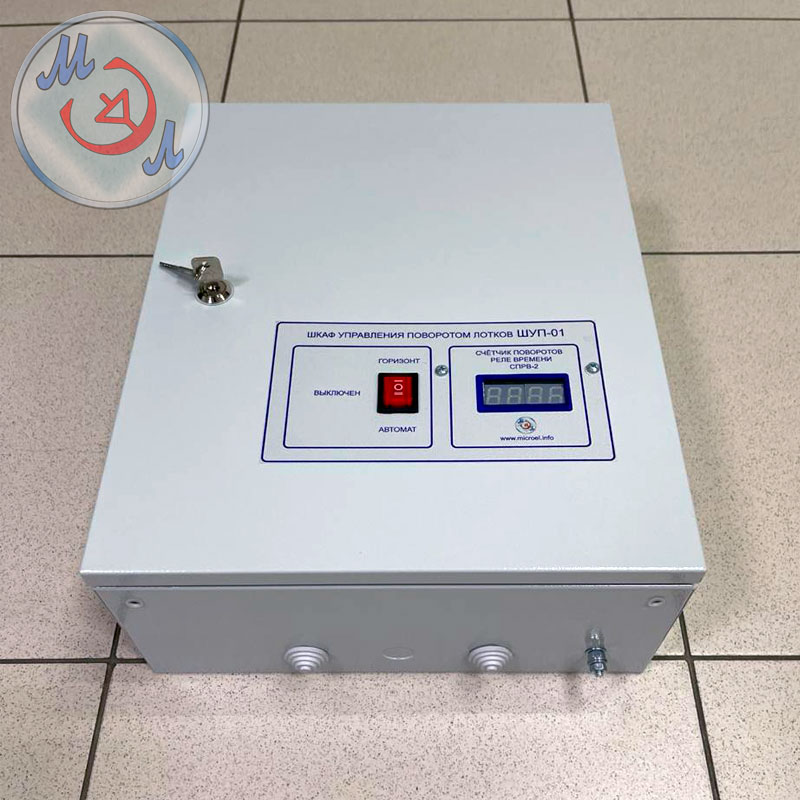

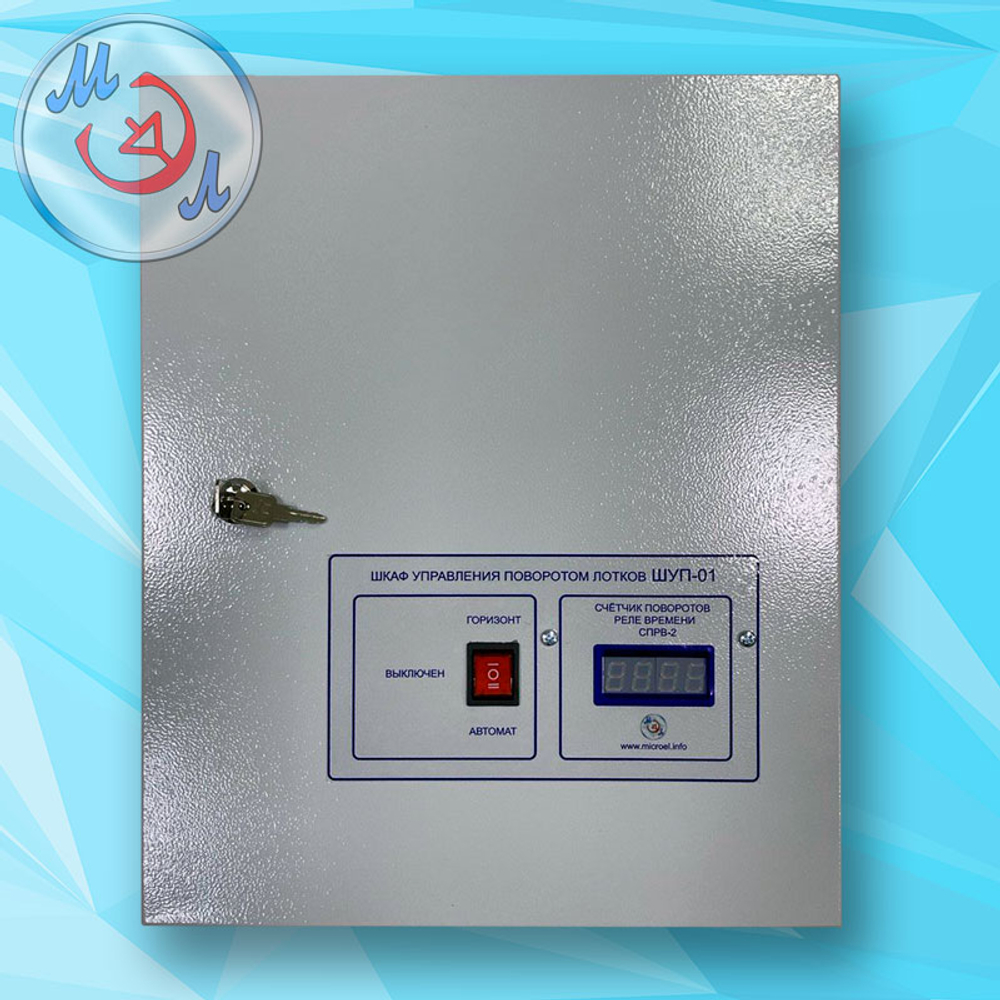

На передней панели ШУП-01 предусмотрен ручной режим, позволяющий оператору вручную включить механизм поворота и установить лотки в горизонтальное положение, например перед загрузкой, выгрузкой или обслуживанием.
Режимы работы
Автономный режим
ШУП-01 может самостоятельно управлять механизмом поворота в инкубаторах, не оснащённых автоматикой «Микроэл».
Периодические команды формирует встроенное счётчик-реле времени СПРВ-2.
Стандартный интервал между поворотами составляет 60 мин.
Работа совместно с автоматикой «Микроэл»
При подключении к совместимому блоку управления БМИ шкаф ШУП-01 продолжает самостоятельно управлять механизмом поворота.
Информация о выполненных поворотах передаётся в систему управления инкубатором и может отображаться на панели блока БМИ.
Принцип работы
На инкубаторах ИУП-Ф-45 и Универсал-55 механизм поворота лотков приводится трёхфазным электродвигателем мощностью 0,25 кВт с питанием 380 В.
ШУП-01 подключается к трёхфазной питающей сети 380 В, 50 Гц.

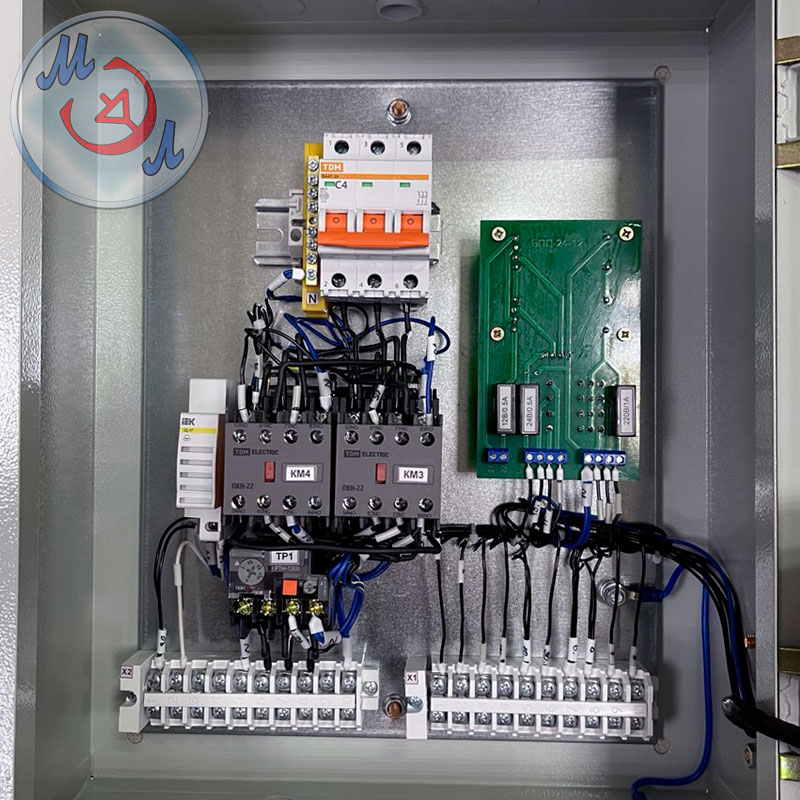

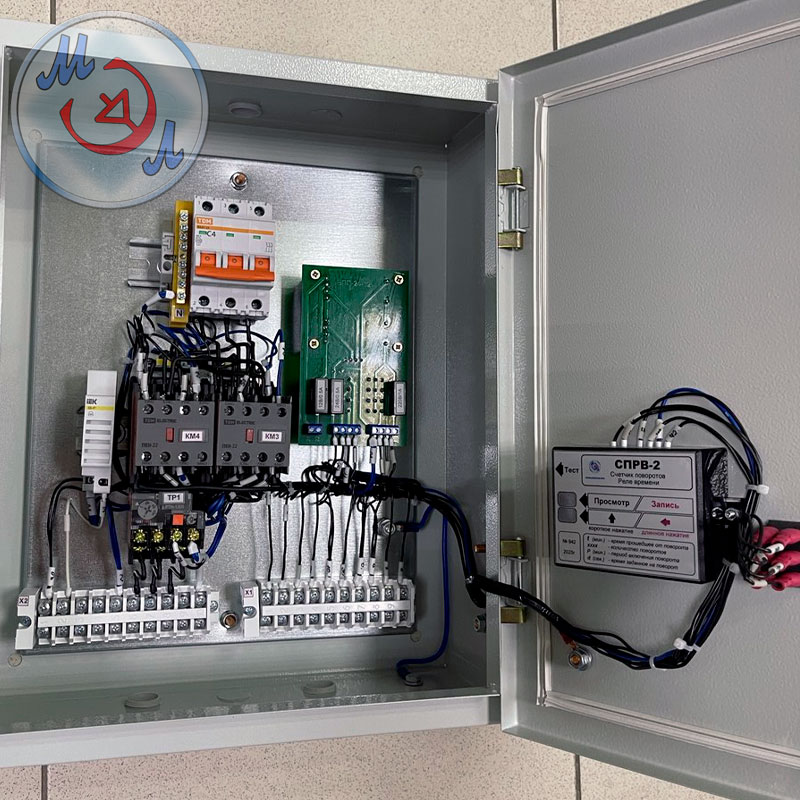

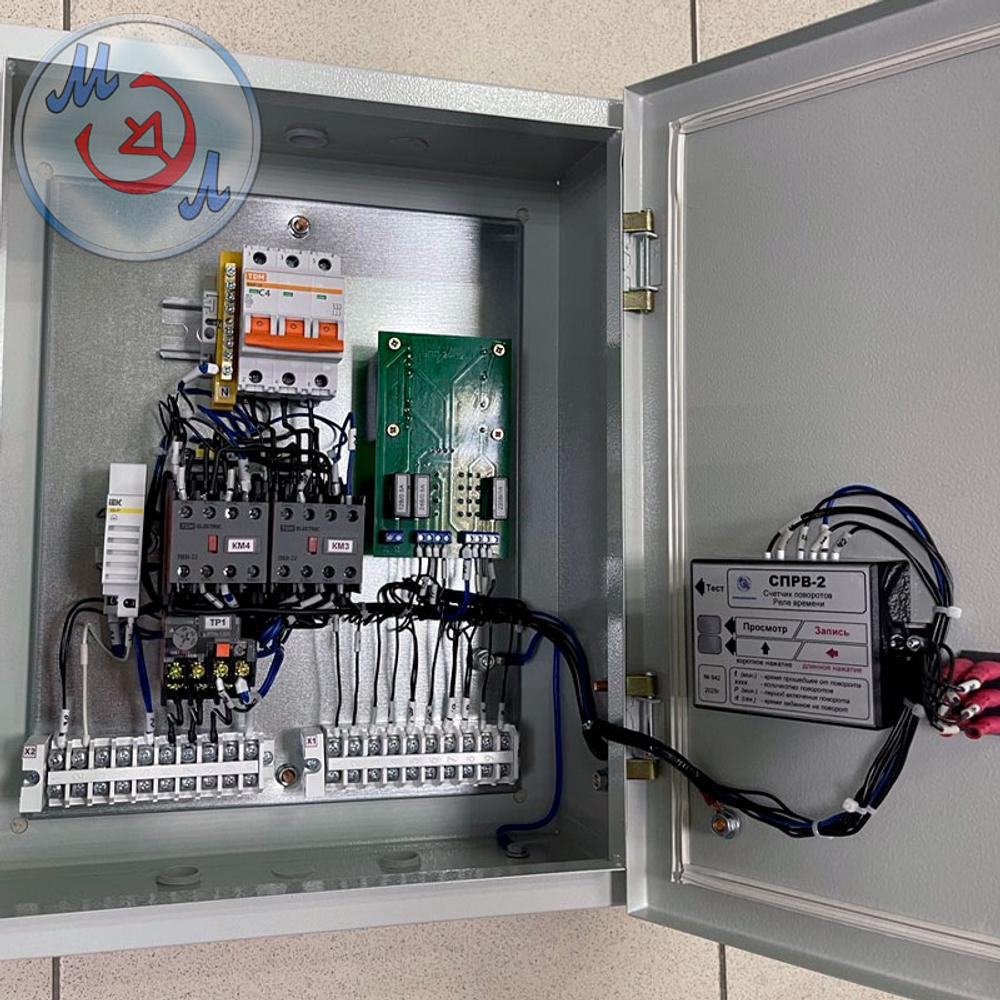

Внутри шкафа установлены электромагнитные пускатели, силовые контакты которых коммутируют питание электродвигателя механизма поворота.
Напряжение цепи управления катушками пускателей — 220 В, 50 Гц.
Цепи концевых выключателей и контроля положения механизма поворота выполнены на низком напряжении до 24 В.
При наступлении времени очередного цикла СПРВ-2 формирует команду на включение механизма. Электродвигатель приводит в движение систему поворота, обеспечивая изменение положения инкубационных лотков.
Максимальный угол наклона лотков — 45°.

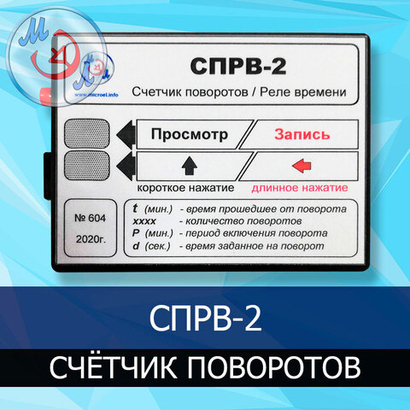

Счётчик-реле времени СПРВ-2
СПРВ-2 формирует автоматические команды на поворот лотков с установленной периодичностью и ведёт учёт выполненных циклов.
В стандартном режиме команда на поворот формируется через каждые 60 мин.
Цифровой индикатор СПРВ-2 расположен на передней панели шкафа и отображает:
- время, прошедшее после последнего поворота, мин;
- количество выполненных поворотов;
- установленный интервал между поворотами, мин;
- заданную продолжительность включения механизма поворота, с;
- текущий отсчёт времени выполнения поворота.
Блок питания БПП-24/12
Внутри ШУП-01 установлен блок питания БПП-24/12, предназначенный для питания низковольтных цепей системы поворота.
Блок обеспечивает питание:
- концевых выключателей;
- реле управления механизма поворота;
- счётчика-реле времени СПРВ-2.
Параметры питания БПП-24/12:
| Параметр | Значение |
|---|---|
| Входное напряжение | 220 В |
| Входной ток | 1 А |
| Выход 1 | 24 В постоянного тока, 0,5 А |
| Выход 2 | 12 В переменного тока, 1 А |
Основные функции
ШУП-01 обеспечивает:
- автоматическое управление механизмом поворота инкубационных лотков;
- стандартный интервал между поворотами 60 мин;
- максимальный угол наклона лотков 45°;
- учёт количества выполненных поворотов;
- отображение параметров работы на цифровом индикаторе СПРВ-2;
- ручное управление механизмом;
- установку лотков в горизонтальное положение;
- автономную работу без блока БМИ;
- передачу информации о количестве поворотов в совместимую систему автоматики «Микроэл».
Совместимость
ШУП-01 применяется в промышленных инкубаторах, в том числе:
- ИУП-Ф-45;
- Универсал-55.
Для инкубаторов сторонних производителей или оборудования, подвергавшегося модернизации, совместимость рекомендуется проверять по электрической схеме и установленному оборудованию.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | трёхфазная сеть 380 В |
| Частота питающей сети | 50 Гц |
| Мощность электродвигателя поворота для ИУП-Ф-45 и Универсал-55 | 0,25 кВт |
| Напряжение цепи управления пускателями | 220 В, 50 Гц |
| Напряжение низковольтных цепей | до 24 В |
| Стандартный интервал между поворотами | 60 мин |
| Максимальный угол наклона лотков | 45° |
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Высота | 430 мм |
| Ширина | 360 мм |
| Глубина | 200 мм |
| Масса | 8 кг |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка ШУП-01 осуществляется транспортными компаниями из г. Невинномысска по всей России.
