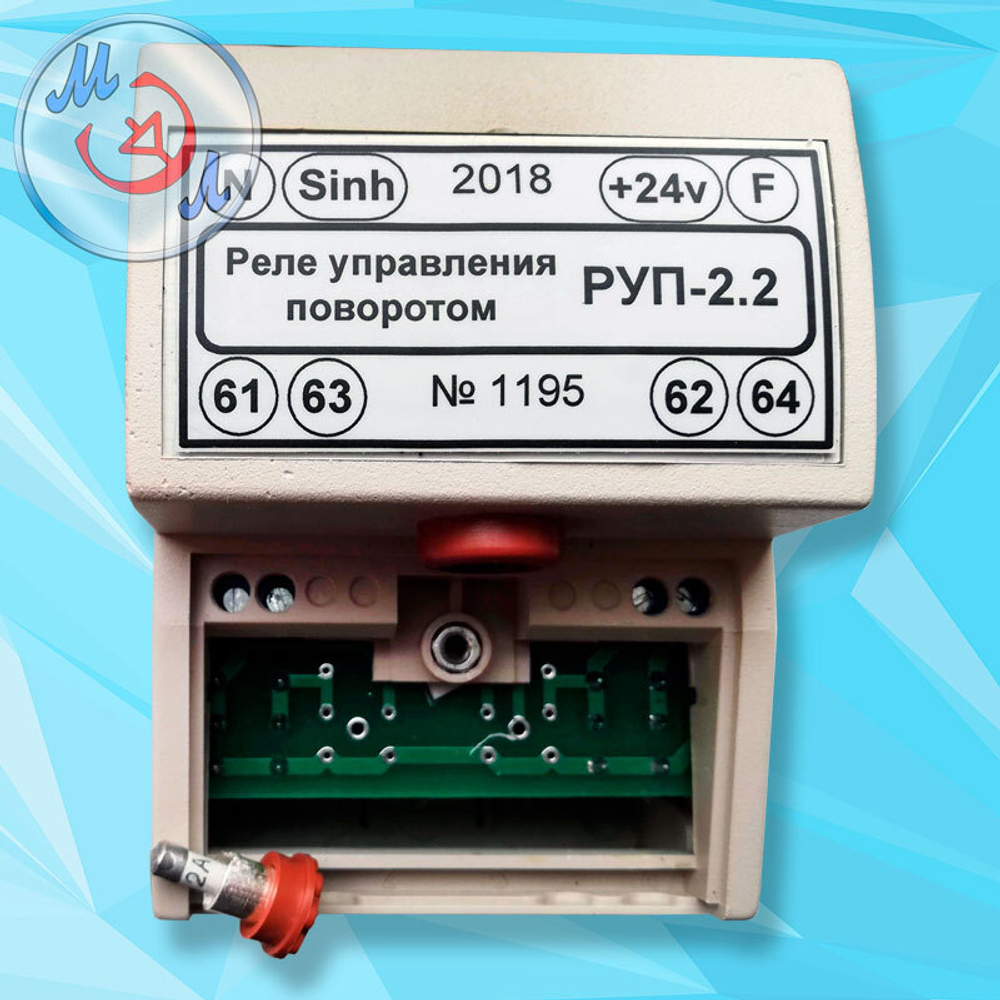

Реле управления поворотом лотков РУП-2
РУП-2 предназначено для формирования периодических управляющих команд в системе автоматического поворота инкубационных лотков предварительных промышленных инкубаторов «Стимул ИП-16».
Реле устанавливается в силовом шкафу управления предварительного инкубатора ШУИ-П-06 и работает совместно с блоком БУП-2.
Питание и цепь управления РУП-2 работают от напряжения 24 В постоянного тока.
С интервалом 60 мин РУП-2 формирует управляющий сигнал и передаёт его на БУП-2. Получив команду, БУП-2 управляет питанием приводов механизма поворота инкубационных лотков.
Таким образом, РУП-2 определяет момент запуска очередного цикла поворота, а БУП-2 обеспечивает управление питанием исполнительных приводов.
Принцип работы
Упрощённо система управления поворотом работает следующим образом:
РУП-2 → БУП-2 → приводы поворота лотков
РУП-2 с заданным интервалом формирует команду на выполнение очередного поворота.
БУП-2 принимает управляющий сигнал и управляет питанием приводов механизма поворота.
Электрические приводы выполняют механическое перемещение системы наклона инкубационных лотков.
Стандартный интервал между командами на поворот — 60 мин.
Совместимость
РУП-2 предназначено для применения:
- в предварительных промышленных инкубаторах «Стимул ИП-16»;
- в силовом шкафу управления ШУИ-П-06;
- совместно с блоком БУП-2.
РУП-2 не применяется в выводном шкафу ШУИ-В-06, поскольку в выводной инкубационной камере механизм автоматического поворота лотков не используется.
Перед заказом рекомендуется сверить маркировку установленного реле, модель силового шкафа и электрическую схему инкубатора.
Комплектация инкубаторов разных годов выпуска или после модернизации может отличаться.

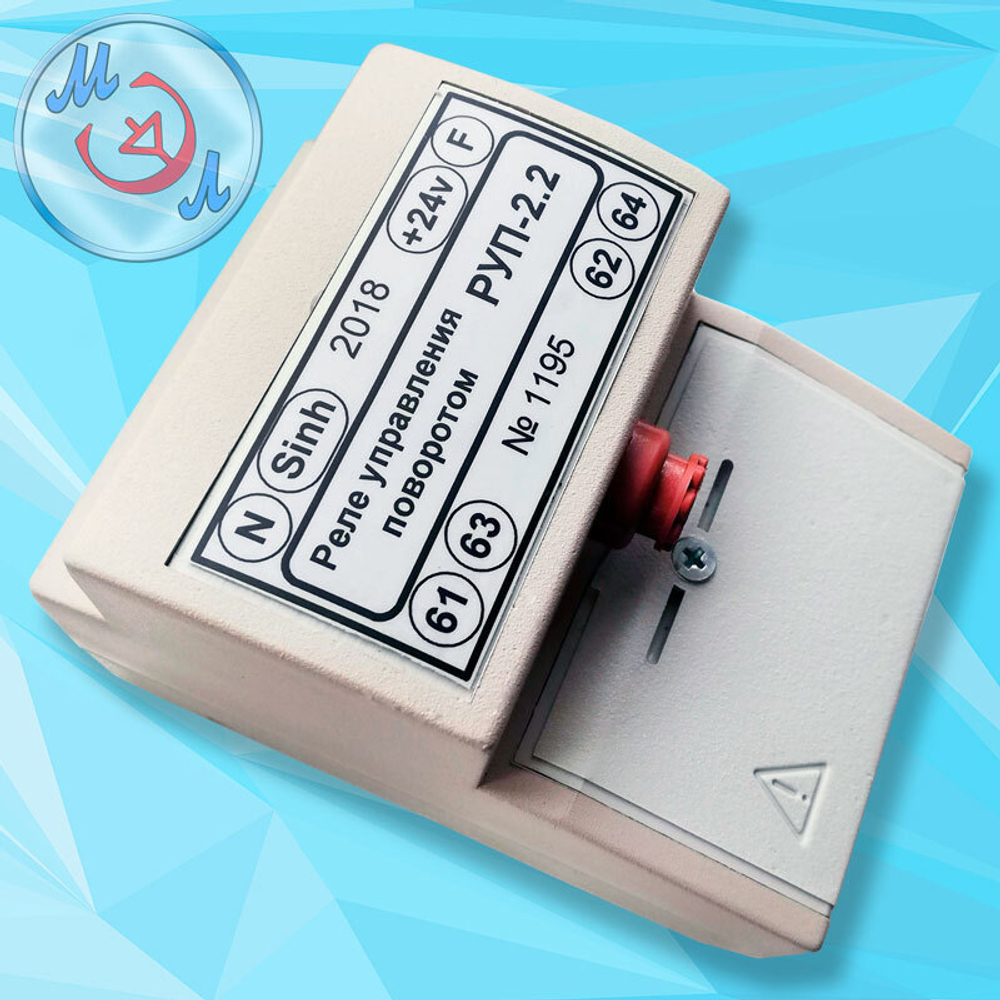

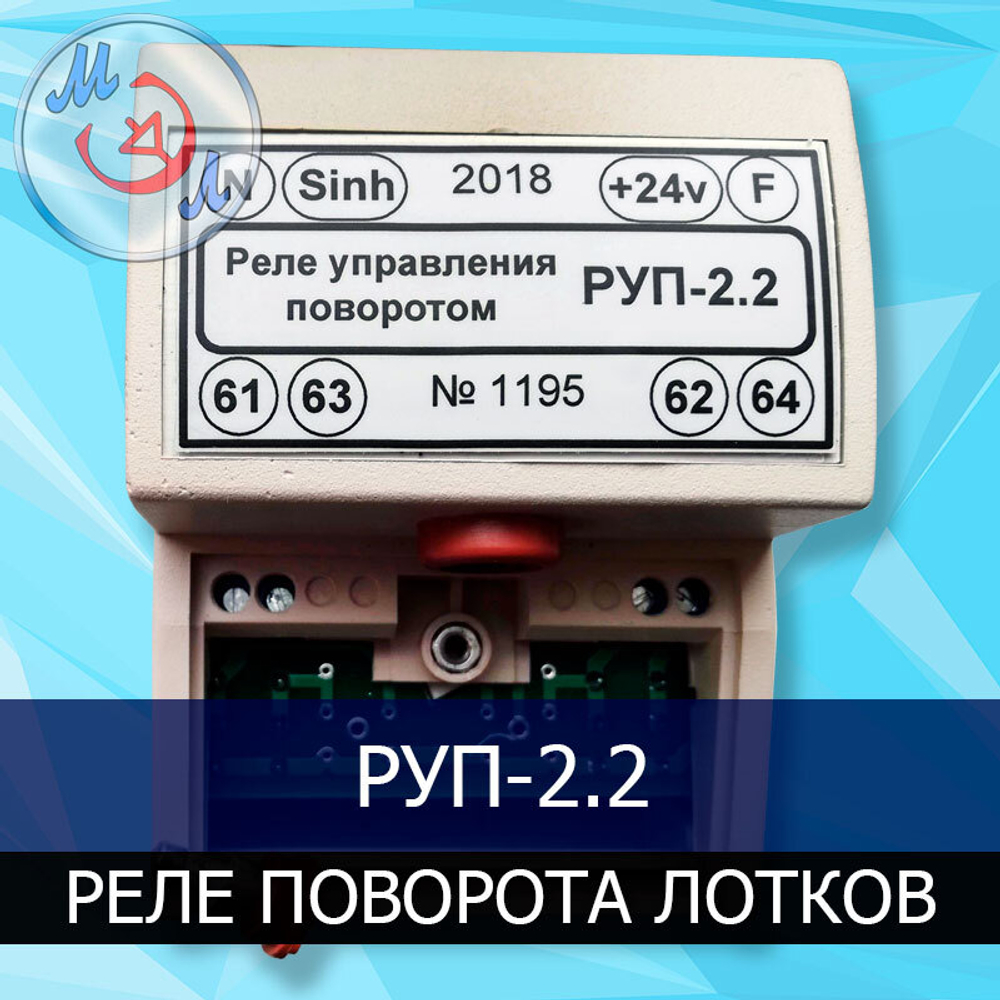

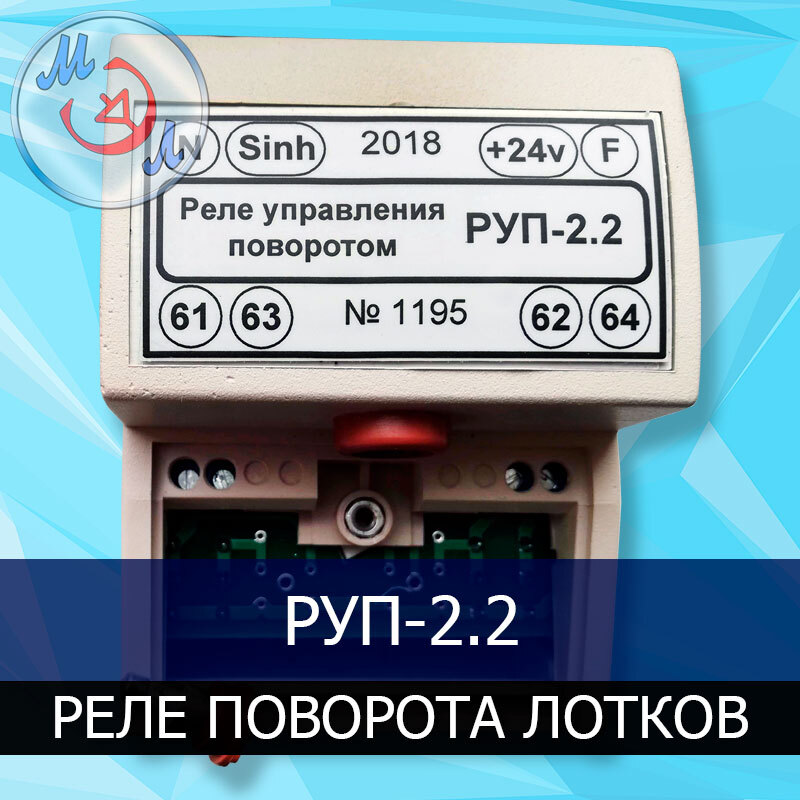

Модификация РУП-2.2
В настоящее время вместо РУП-2 выпускается и поставляется модернизированная модификация РУП-2.2.
РУП-2.2 сохраняет функциональное назначение и рабочие параметры РУП-2 и полностью взаимозаменяемо с предыдущей версией.
Новая модификация имеет повышенную устойчивость к эксплуатационным нагрузкам и кратковременным отклонениям напряжения питания.
При замене штатного РУП-2 на РУП-2.2 изменение принципа работы системы поворота не требуется.
При заказе РУП-2 покупателю поставляется актуальная модификация РУП-2.2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В постоянного тока |
| Напряжение цепи управления | 24 В постоянного тока |
| Функция | Формирование управляющей команды на поворот лотков |
| Стандартный интервал срабатывания | 60 мин |
| Сопряжённый блок | БУП-2 |
| Место установки | Силовой шкаф предварительного инкубатора ШУИ-П-06 |
| Совместимость | «Стимул ИП-16» |
| Поставляемая модификация | РУП-2.2 |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка РУП-2.2 осуществляется транспортными компаниями из г. Невинномысска по всей России.
