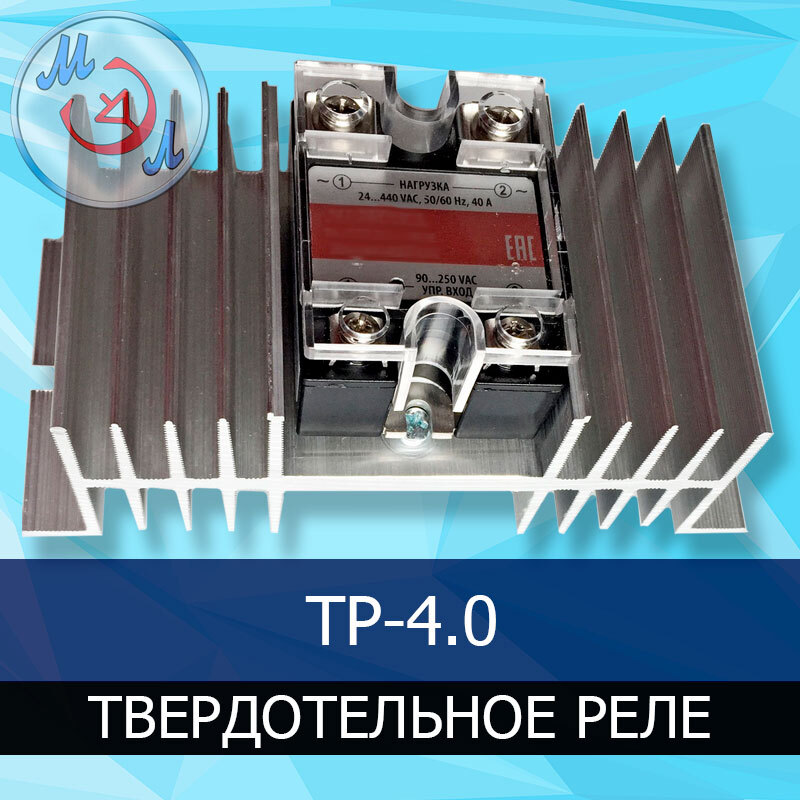

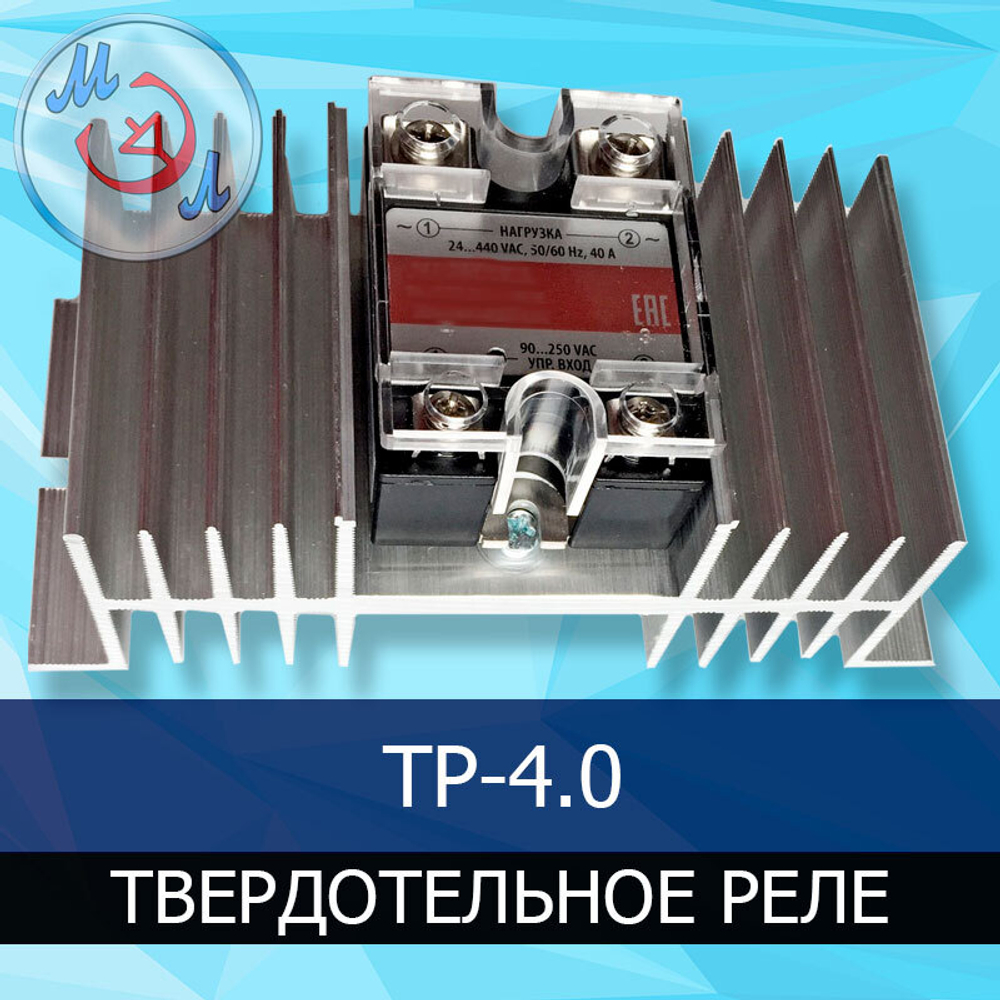

Твердотельное реле нагрева ТР-4.0
ТР-4.0 предназначено для коммутации электрической нагрузки нагревательных элементов в системах автоматического управления температурой инкубаторов и термокамер.
Реле устанавливается в силовом шкафу оборудования и по управляющему сигналу автоматики включает или отключает питание нагревательных элементов.
ТР-4.0 не регулирует температуру самостоятельно. Решение о включении и отключении нагрева принимает блок управления инкубатором или термокамерой, а твердотельное реле выполняет коммутацию силовой цепи ТЭНов.

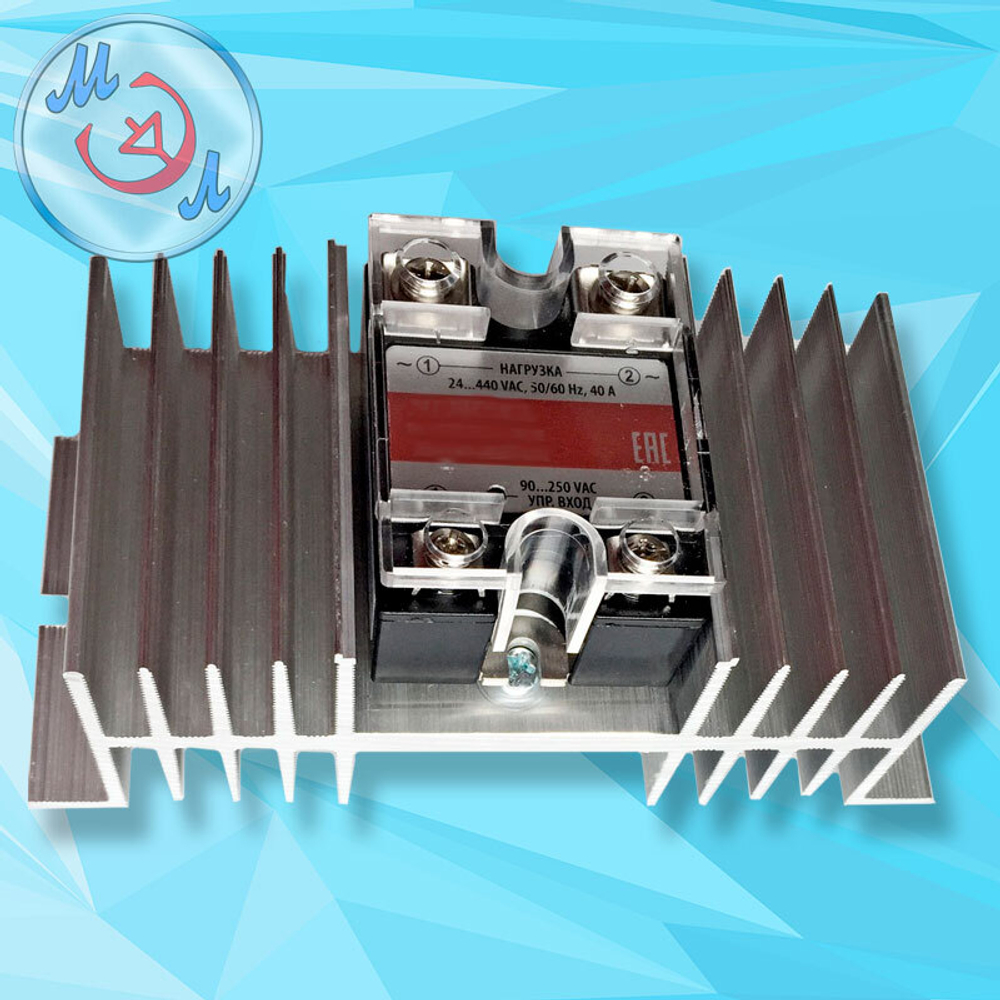

Реле рассчитано на работу с нагревательной нагрузкой суммарной мощностью до 4 кВт и комплектуется радиатором для отвода тепла.
Принцип работы
Упрощённо работа цепи нагрева выглядит следующим образом:
блок управления → управляющий сигнал → ТР-4.0 → нагревательные элементы
При поступлении управляющего сигнала ТР-4.0 коммутирует силовую цепь нагревателей. После снятия сигнала питание нагревательных элементов отключается.
В зависимости от исполнения силового шкафа для коммутации нагрева могут применяться твердотельные реле либо электромагнитные контакторы или пускатели.
Совместимость
ТР-4.0 штатно применяется в инкубаторах и термокамерах производства «Микроэл»:
- ИФ-1000-У-МЭЛ;
- ИФ-4000-У-МЭЛ;
- ИФ-8000-П-МЭЛ;
- ИФ-8000-В-МЭЛ;
- ИП-16-МЭЛ;
- ИВ-16-МЭЛ;
- ТК-256-МЭЛ;
- ТК-840-МЭЛ.
Твердотельное реле ТР-4.0 также может устанавливаться при ремонте или модернизации систем нагрева промышленных инкубаторов:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
В модернизированных инкубаторах ТР-4.0 может применяться вместо электромагнитных пускателей или контакторов цепи нагрева при соответствующей электрической схеме силового шкафа ШУИ-П-04 или ШУИ-В-04.
Перед заказом ТР-4.0 для модернизации оборудования рекомендуется проверить электрическую схему силового шкафа, суммарную мощность нагревательной нагрузки и параметры управляющего сигнала.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ТР-4.0 |
| Назначение | Коммутация нагревательных элементов |
| Максимальная мощность нагревательной нагрузки | 4 кВт |
| Напряжение управляющего сигнала | 220 В |
| Охлаждение | Радиатор |
| Место установки | Силовой шкаф управления инкубатором или термокамерой |
Комплектация
- твердотельное реле ТР-4.0;
- радиатор охлаждения.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка твердотельных реле нагрева ТР-4.0 для инкубаторов и термокамер осуществляется транспортными компаниями из г. Невинномысска по всей России.
