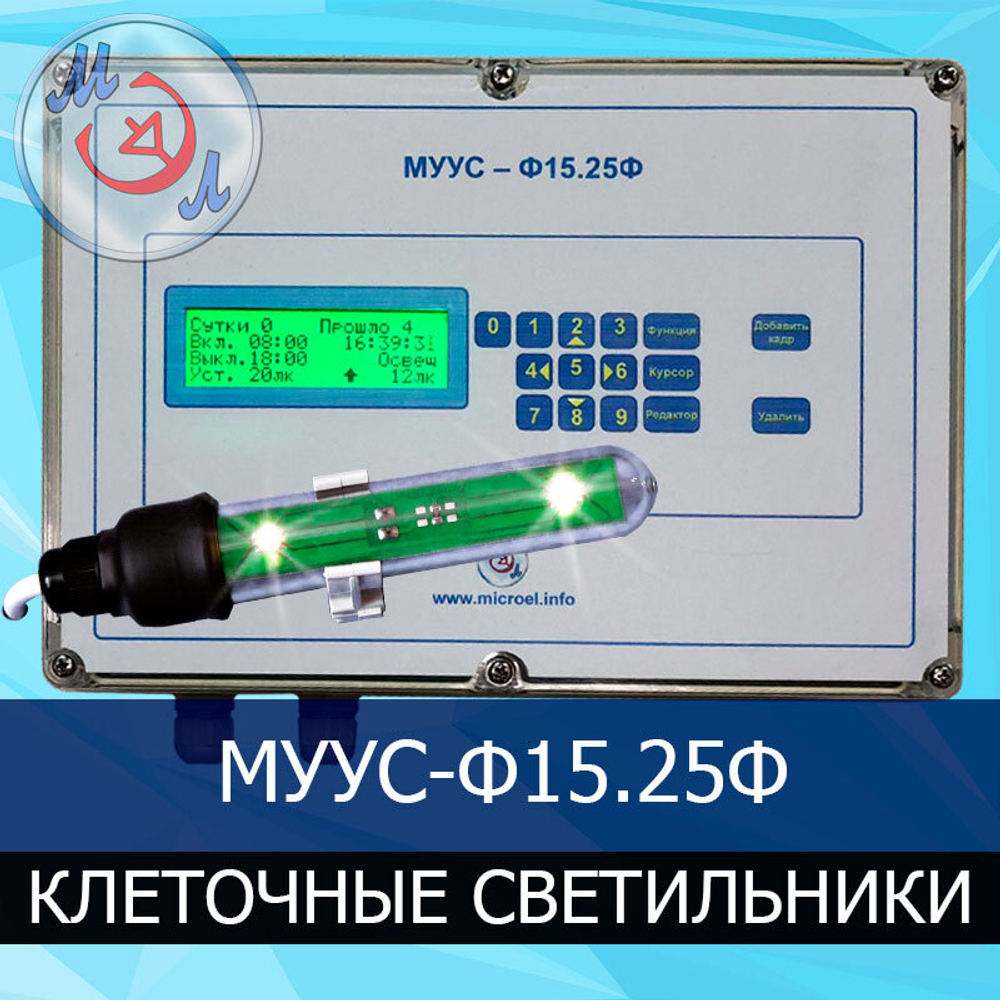

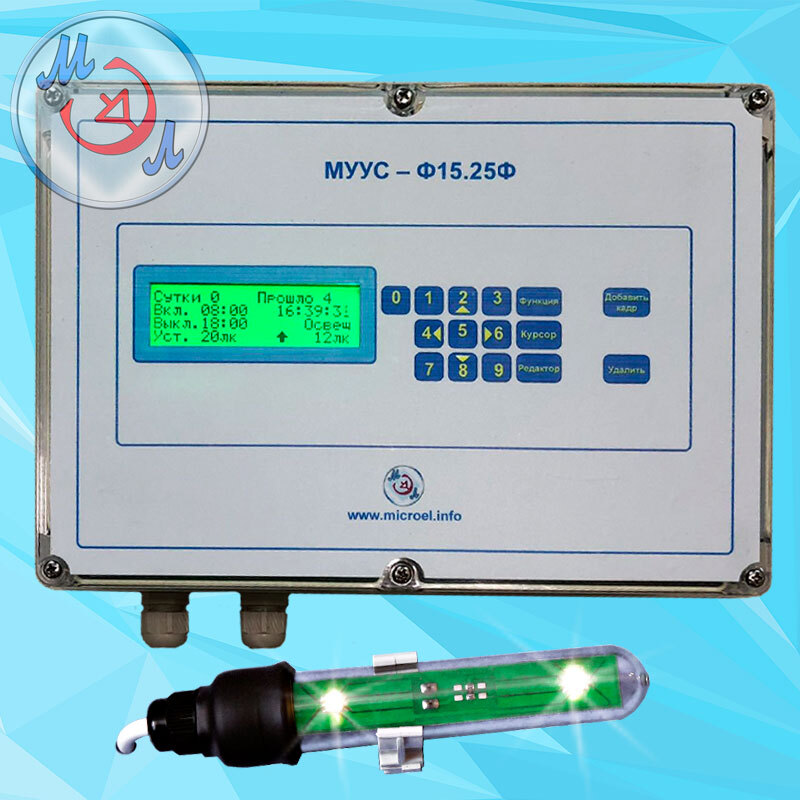

Блок управления клеточным освещением МУУС-Ф15.25Ф
МУУС-Ф15.25Ф — компактная фермерская модификация системы управления клеточным светодиодным освещением, предназначенная для небольших птичников и курятников с клеточным содержанием птицы.
Блок применяется совместно с диммируемыми клеточными светильниками МЭЛ-ССД-2-150-IP65 с напряжением питания 24 В и обеспечивает управление уровнем освещения в ручном и автоматическом режимах.
Регулирование яркости светильников осуществляется методом широтно-импульсной модуляции (ШИМ). При таком способе управления питание светильников подаётся импульсами, а уровень яркости изменяется за счёт изменения коэффициента заполнения импульсов.
МУУС-Ф15.25Ф позволяет выполнять заданные световые программы, плавно увеличивать и уменьшать уровень освещения и формировать режимы «рассвет» и «закат».
Функциональные возможности
МУУС-Ф15.25Ф обеспечивает:
- управление клеточными светодиодными светильниками МЭЛ-ССД-2-150-IP65;
- питание клеточных светильников напряжением 24 В;
- регулирование яркости светильников методом ШИМ в диапазоне 0–100 %;
- регулирование освещённости на уровне кормушки клеточной батареи в диапазоне 0–70 лк;
- плавные режимы «рассвет» и «закат»;
- ручной и автоматический режимы управления;
- ввод, отображение и корректировку программы светового режима;
- сохранение световых программ при отключении электропитания;
- стабилизацию установленного уровня освещения при допустимых колебаниях напряжения питающей сети.
Фактический уровень освещённости зависит от количества и расположения светильников, конструкции клеточного оборудования и условий их установки.
Световые программы
Встроенное программное управление МУУС-Ф15.25Ф позволяет автоматически изменять уровень клеточного освещения в течение заданного цикла содержания птицы.
Программа может содержать до 300 кадров, задающих параметры светового режима.
Световые программы позволяют автоматически изменять уровень освещения в течение суток и формировать необходимые циклы «рассвет» и «закат».
Подключаемая нагрузка
Максимально допустимая суммарная мощность подключаемой нагрузки блока МУУС-Ф15.25Ф — 150 Вт.

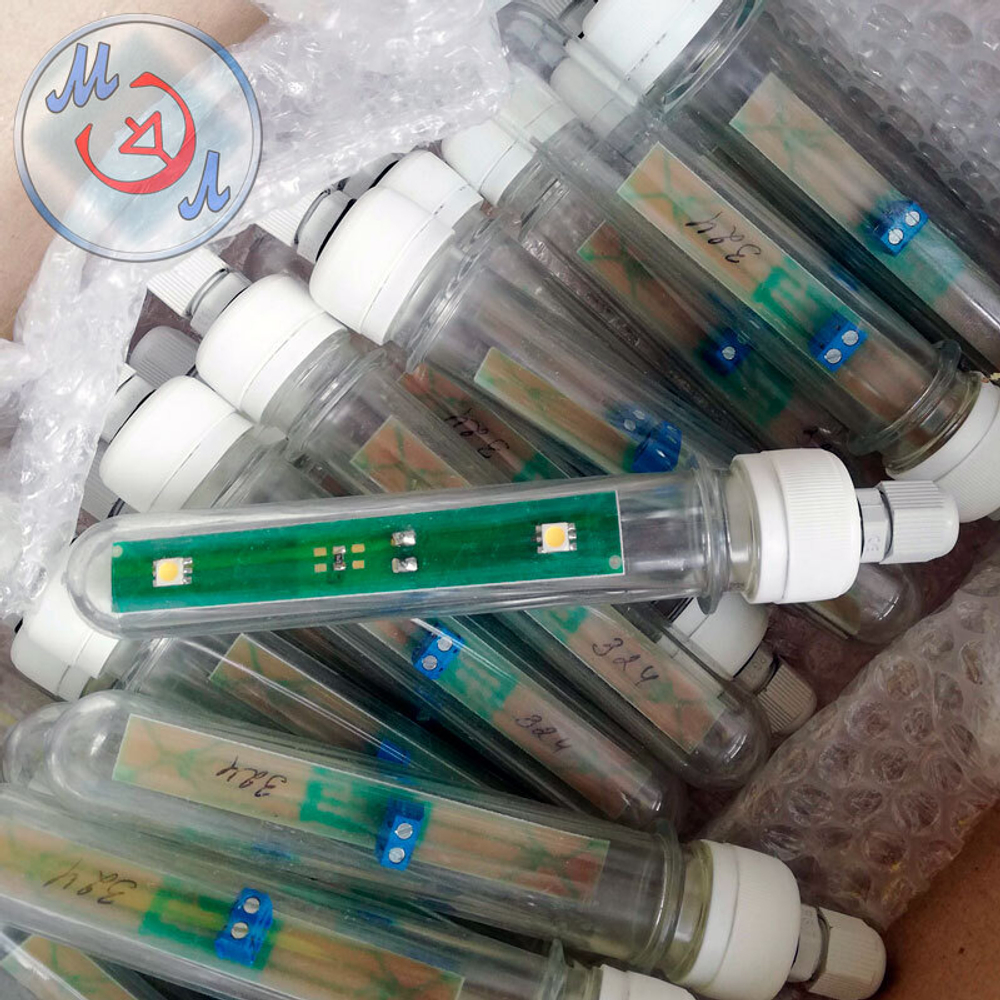

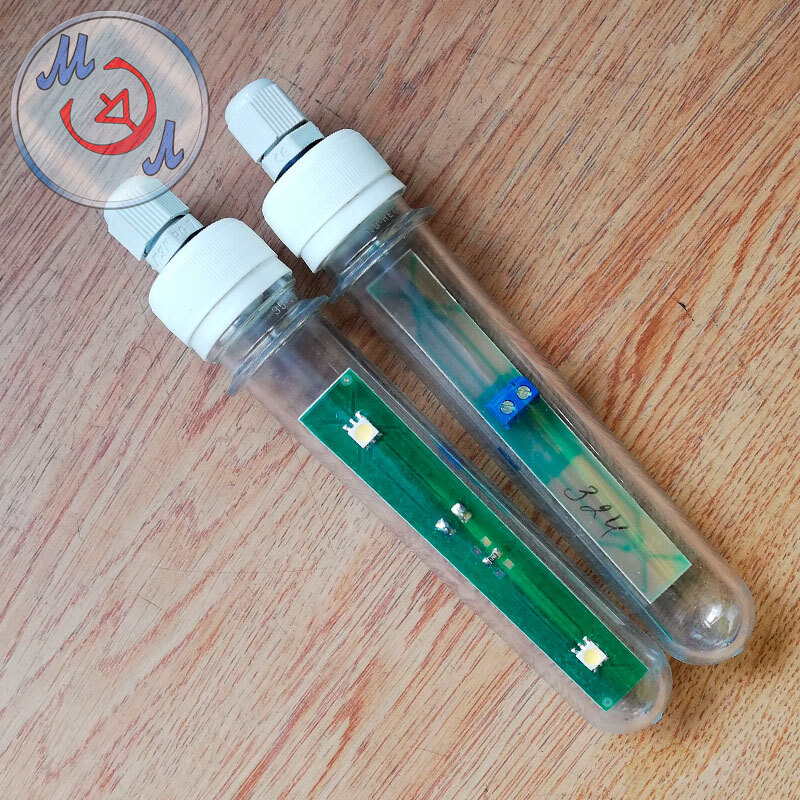

К одному блоку можно подключить до 300 клеточных светодиодных светильников МЭЛ-ССД-2-150-IP65 мощностью 0,48 Вт каждый.
Суммарная мощность 300 светильников составляет 144 Вт, что находится в пределах допустимой нагрузки блока.
Отличия МУУС-Ф15.25Ф от промышленной модификации
МУУС-Ф15.25Ф является компактной фермерской модификацией промышленного шкафа МУУС-Ф15.25.
Обе модификации используют аналогичный принцип программного управления клеточным светодиодным освещением, но отличаются допустимой мощностью подключаемой нагрузки, количеством светильников и габаритными размерами.
МУУС-Ф15.25Ф рассчитан на нагрузку до 150 Вт и подключение до 300 светильников, поэтому предназначен прежде всего для небольших птичников и фермерских хозяйств.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | МУУС-Ф15.25Ф |
| Назначение | Управление клеточным светодиодным освещением |
| Совместимые светильники | МЭЛ-ССД-2-150-IP65 |
| Напряжение питания клеточных светильников | 24 В |
| Способ регулирования яркости | ШИМ |
| Диапазон регулирования яркости | 0–100 % |
| Диапазон регулирования освещённости | 0–70 лк на уровне кормушки клеточной батареи |
| Максимально допустимая подключаемая нагрузка | 150 Вт |
| Максимальное количество светильников | до 300 шт. |
| Максимальное количество кадров программы | 300 |
| Напряжение питания блока | 220 В |
| Частота питающей сети | 50 Гц |
| Собственная потребляемая мощность | не более 10 В·А |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность воздуха | 20–80 % |
| Атмосферное давление | 70–106,7 кПа |
| Габаритные размеры | 230 × 170 × 90 мм |
| Масса | 1,5 кг |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Скачать
Руководство пользователя МУУС-Ф15.25Ф в формате PDF.
Для МУУС-Ф15.25Ф и промышленной модификации МУУС-Ф15.25 используется общее руководство по эксплуатации. Приборы отличаются допустимой мощностью подключаемой нагрузки и габаритными размерами.
Доставка
Доставка МУУС-Ф15.25Ф осуществляется транспортными компаниями из г. Невинномысска по всей России.

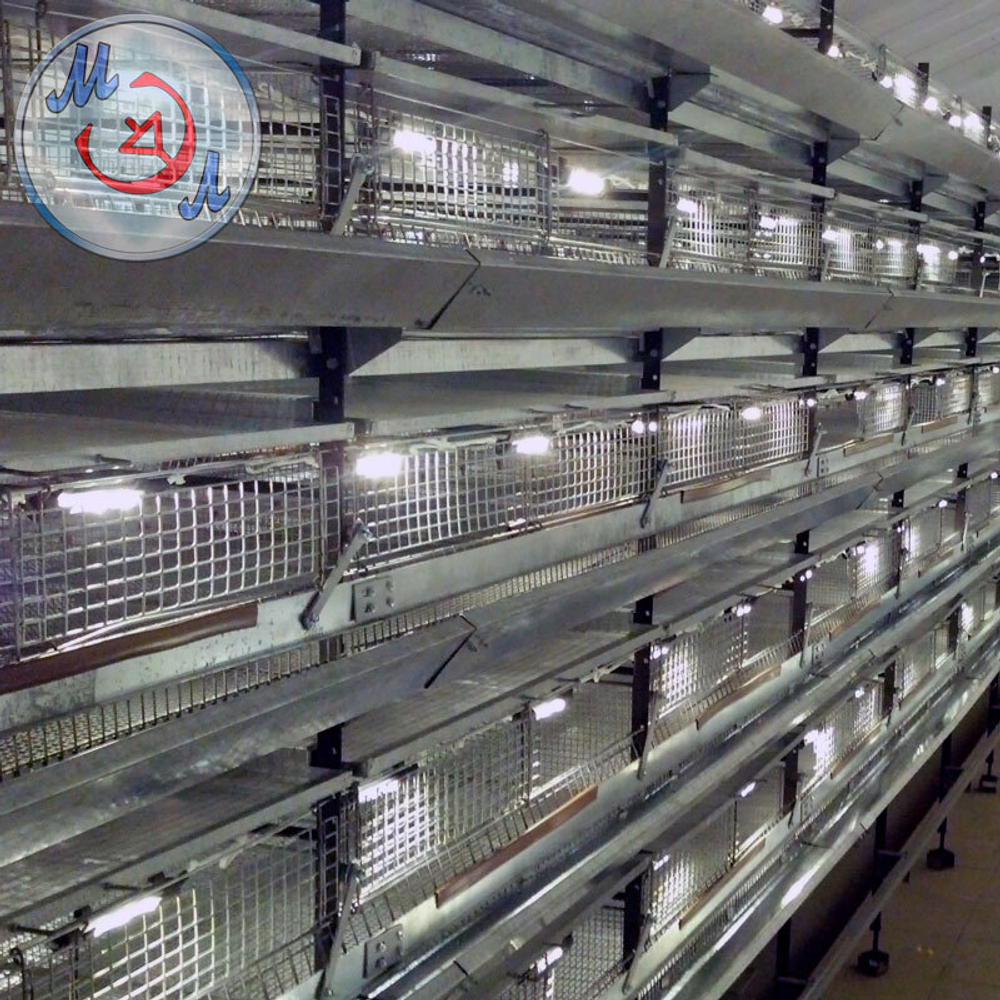

Видео: работа клеточного светодиодного освещения МУУС-Ф15.25
