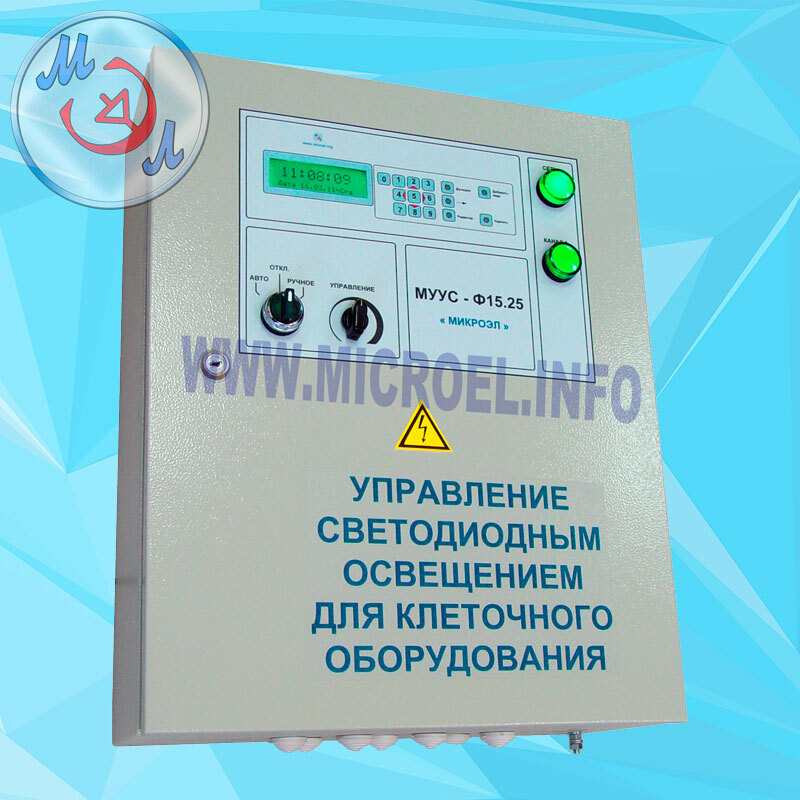

Шкаф управления клеточным освещением МУУС-Ф15.25

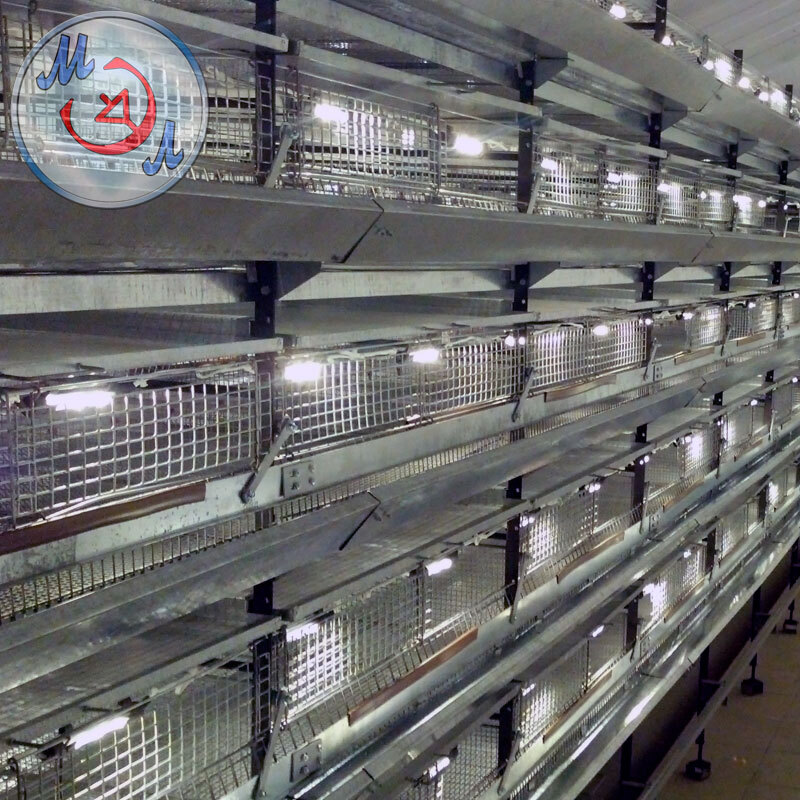

МУУС-Ф15.25 предназначен для автоматизации клеточного светодиодного освещения в промышленных птичниках и птицеводческих комплексах.
Шкаф применяется совместно с диммируемыми клеточными светильниками МЭЛ-ССД-2-150-IP65 с напряжением питания 24 В и обеспечивает управление уровнем освещения в ручном и автоматическом режимах.
Регулирование яркости светильников осуществляется методом широтно-импульсной модуляции (ШИМ). При таком способе управления питание светильников подаётся импульсами, а уровень яркости изменяется за счёт изменения коэффициента заполнения импульсов.
Система позволяет выполнять заданные световые программы, плавно увеличивать и уменьшать уровень освещения и формировать режимы «рассвет» и «закат».
Функциональные возможности
МУУС-Ф15.25 обеспечивает:

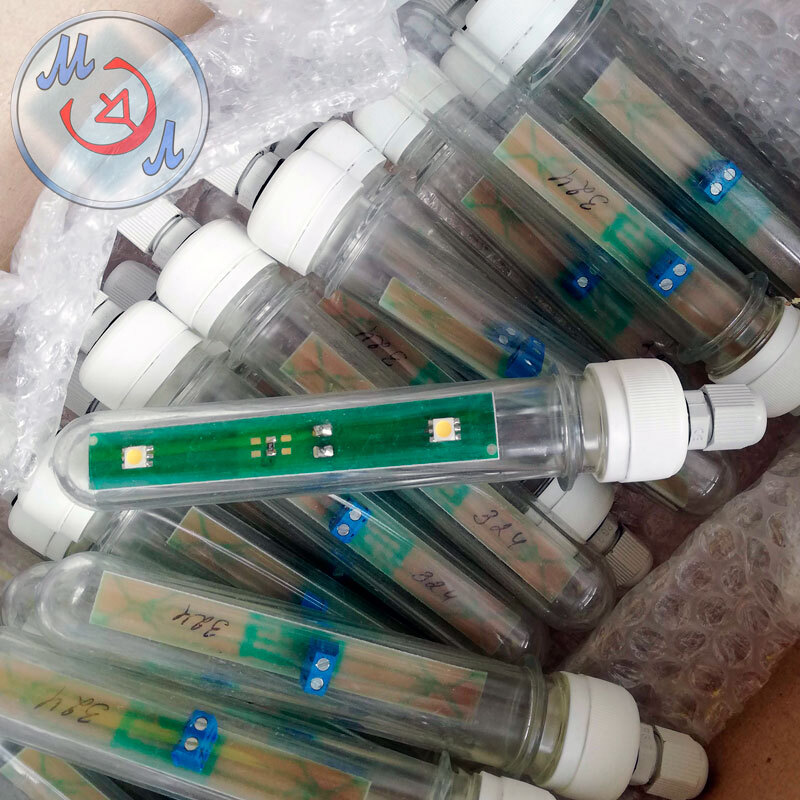

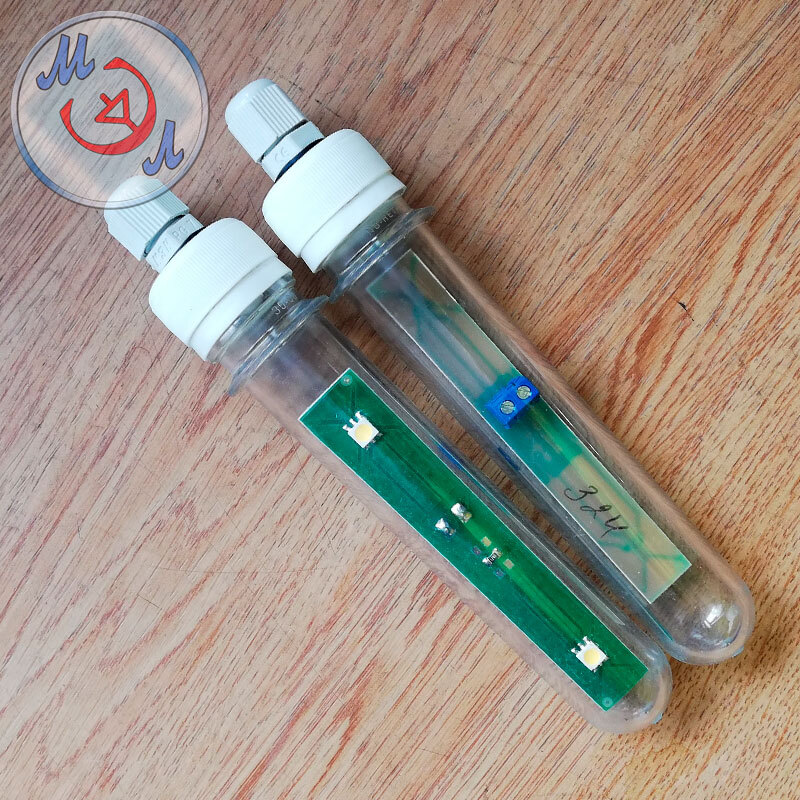

- управление клеточными светодиодными светильниками МЭЛ-ССД-2-150-IP65;
- питание клеточных светильников напряжением 24 В;
- регулирование яркости светильников методом ШИМ в диапазоне 0–100 %;
- регулирование освещённости на уровне кормушки клеточной батареи в диапазоне 0–70 лк;
- плавные режимы «рассвет» и «закат»;
- ручной и автоматический режимы управления;
- ввод, отображение и корректировку программы светового режима;
- сохранение световых программ при отключении электропитания;
- стабилизацию установленного уровня освещения при допустимых колебаниях напряжения питающей сети.
Фактический уровень освещённости зависит от количества и расположения светильников, конструкции клеточного оборудования и условий их установки.
Световые программы
МУУС-Ф15.25 позволяет создавать и выполнять программы освещения в соответствии с принятой технологией содержания птицы.
Программа может содержать до 300 кадров, задающих параметры светового режима.
Световые программы позволяют автоматически изменять уровень освещения в течение суток и формировать необходимые циклы «рассвет» и «закат».
Подключаемая нагрузка
В шкафу МУУС-Ф15.25 установлен блок питания мощностью 3 кВт.
В соответствии с требованиями эксплуатации максимально допустимая суммарная мощность подключаемой нагрузки составляет 2 кВт.
К одному шкафу может подключаться до 4000 клеточных светодиодных светильников МЭЛ-ССД-2-150-IP65 мощностью 0,48 Вт каждый.
Суммарная мощность 4000 светильников составляет 1920 Вт, что находится в пределах допустимой нагрузки шкафа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | МУУС-Ф15.25 |
| Назначение | Управление клеточным светодиодным освещением |
| Совместимые светильники | МЭЛ-ССД-2-150-IP65 |
| Напряжение питания клеточных светильников | 24 В |
| Способ регулирования яркости | ШИМ |
| Диапазон регулирования яркости | 0–100 % |
| Диапазон регулирования освещённости | 0–70 лк на уровне кормушки клеточной батареи |
| Мощность встроенного блока питания | 3 кВт |
| Максимально допустимая подключаемая нагрузка | 2 кВт |
| Максимальное количество светильников | до 4000 шт. |
| Максимальное количество кадров программы | 300 |
| Напряжение питания шкафа | 220 В |
| Частота питающей сети | 50 Гц |
| Собственная потребляемая мощность | не более 10 В·А |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность воздуха | 20–80 % |
| Атмосферное давление | 70–106,7 кПа |
| Габаритные размеры | 420 × 340 × 220 мм |
| Масса | 8 кг |
| Заявленный срок службы | 10 лет |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Скачать
Руководство пользователя МУУС-Ф15.25 в формате PDF.
