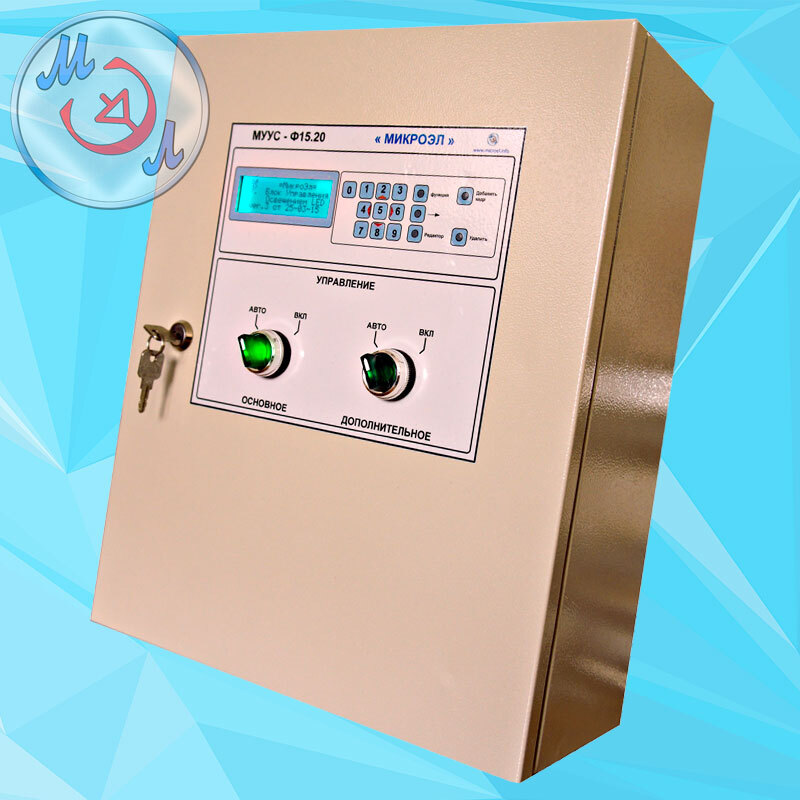

Шкаф управления светодиодным освещением МУУС-Ф15.20
МУУС-Ф15.20 предназначен для автоматизации регулируемого светодиодного освещения птичников и птицеводческих предприятий.

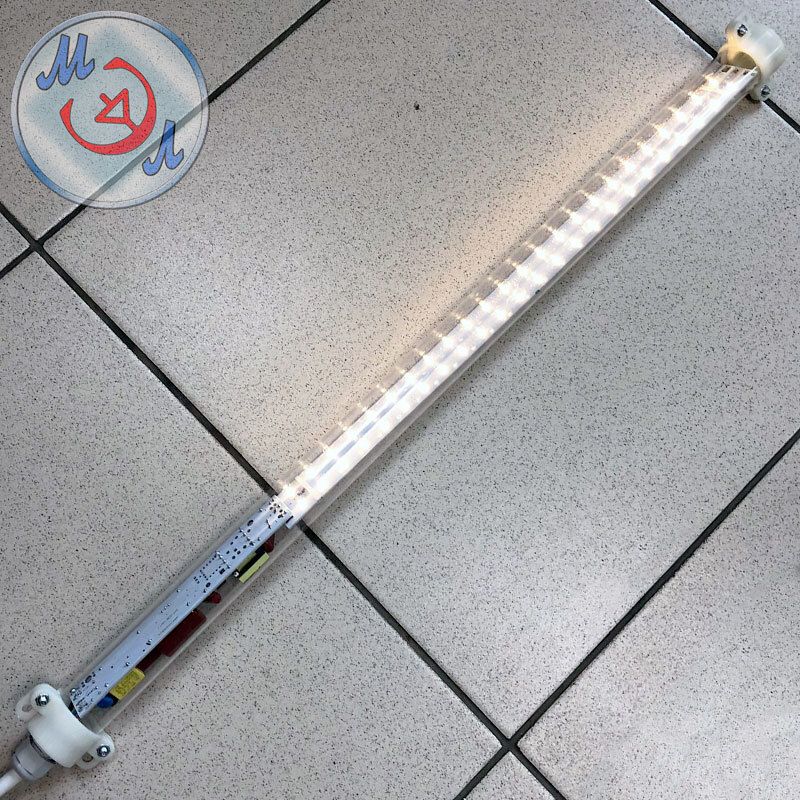

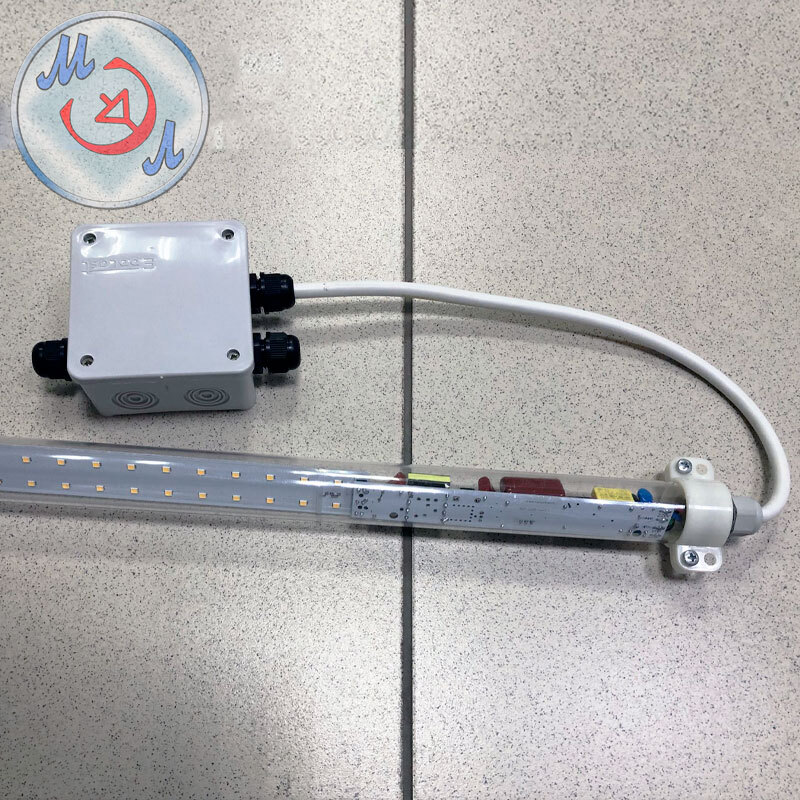

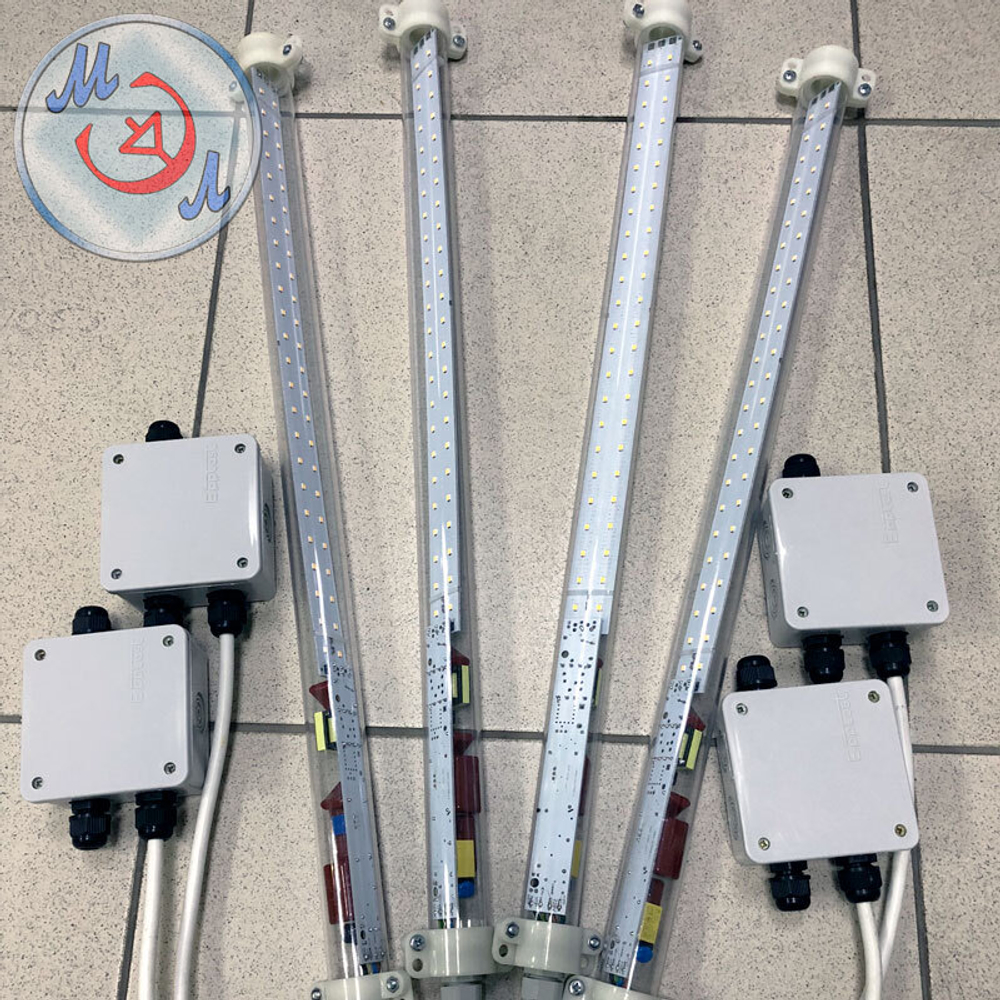

Шкаф применяется совместно с диммируемыми светодиодными лампами МЭЛ-СД-T8-10-IP65 и позволяет управлять уровнем освещения в ручном и автоматическом режимах.
Система выполняет плавное увеличение яркости, поддержание заданного уровня освещения, плавное снижение яркости и полное выключение ламп в соответствии с заданной световой программой.
Выполнение программы привязано к текущему времени и дате начала её исполнения.
Функциональные возможности
МУУС-Ф15.20 обеспечивает:
- управление диммируемыми светодиодными лампами МЭЛ-СД-T8-10-IP65;
- регулирование яркости светодиодных ламп в диапазоне 0–100 %;
- регулирование освещённости на уровне пола в диапазоне 0–80 лк при высоте подвеса светильников 3 м;
- формирование плавных режимов «рассвет» и «закат»;
- ручной и автоматический режимы управления освещением;
- ввод, отображение и корректировку программы светового режима;
- сохранение световых программ при отключении электропитания;
- стабилизацию установленного уровня освещения при допустимых колебаниях напряжения питающей сети;
- управление дополнительной нерегулируемой осветительной нагрузкой.
Световые программы
Программа МУУС-Ф15.20 может содержать до 300 кадров, задающих параметры светового режима.
В зависимости от настройки кадр программы может содержать:
- день с даты начала исполнения программы;
- время начала режима «рассвет»;
- время начала режима «закат»;
- заданный уровень освещённости.
Для одного дня можно задать несколько кадров, что позволяет формировать несколько циклов изменения освещения в течение суток.
Подключаемая нагрузка
Максимальная мощность подключаемой нагрузки шкафа МУУС-Ф15.20:
- регулируемые светодиодные лампы — до 2 кВт;
- дополнительная нерегулируемая осветительная нагрузка — до 2 кВт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | МУУС-Ф15.20 |
| Назначение | Управление диммируемым светодиодным освещением |
| Совместимые лампы | МЭЛ-СД-T8-10-IP65 |
| Диапазон регулирования яркости | 0–100 % |
| Диапазон регулирования освещённости | 0–80 лк на уровне пола при высоте подвеса светильников 3 м |
| Диапазон управляющего сигнала | 0–10 В |
| Максимальная мощность регулируемой нагрузки | 2 кВт |
| Максимальная мощность нерегулируемой нагрузки | 2 кВт |
| Максимальное количество кадров программы | 300 |
| Напряжение питания | 220 В |
| Частота питающей сети | 50 Гц |
| Собственная потребляемая мощность | не более 10 В·А |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность воздуха | 20–80 % |
| Атмосферное давление | 70–106,7 кПа |
| Габаритные размеры | 420 × 340 × 220 мм |
| Масса | 8 кг |
| Заявленный срок службы | 10 лет |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
