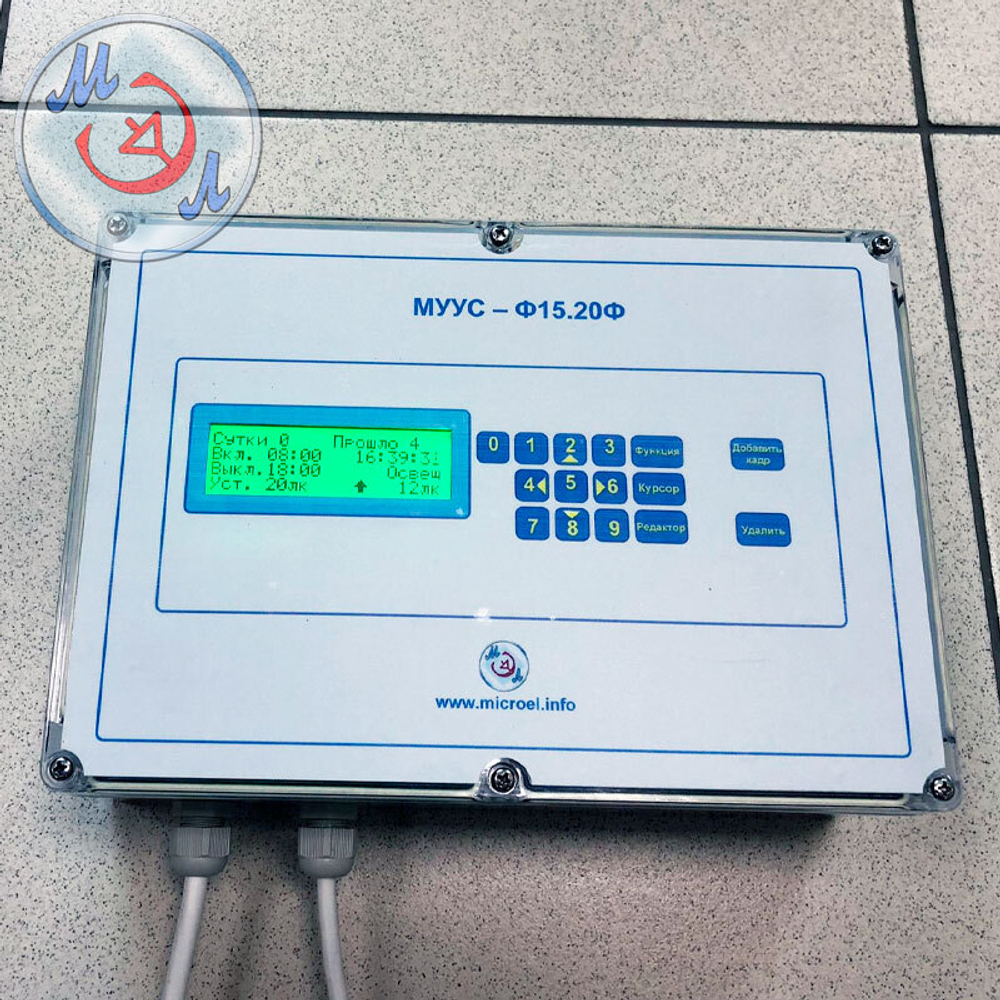

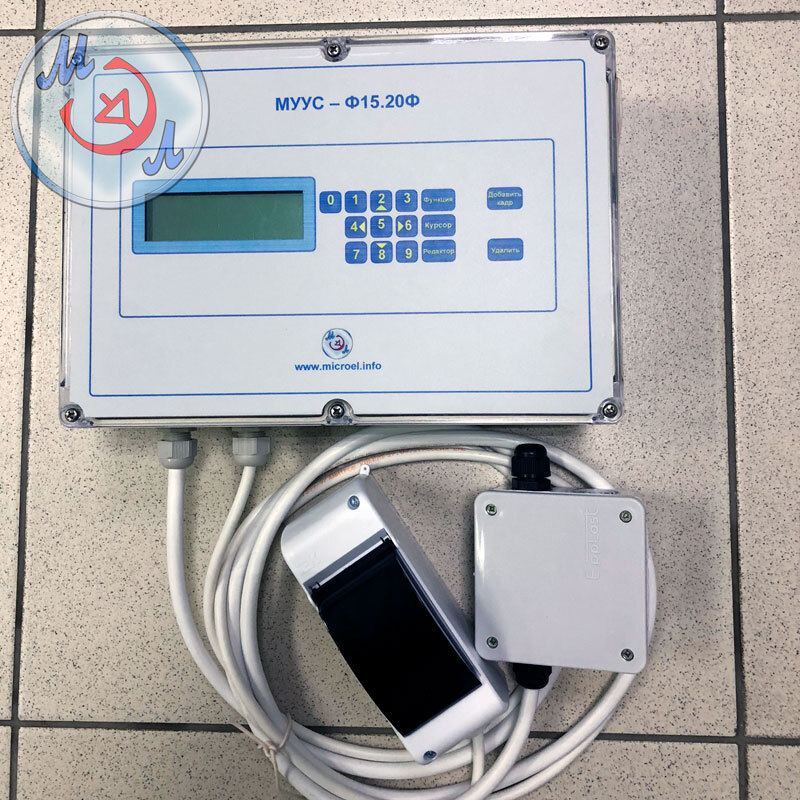

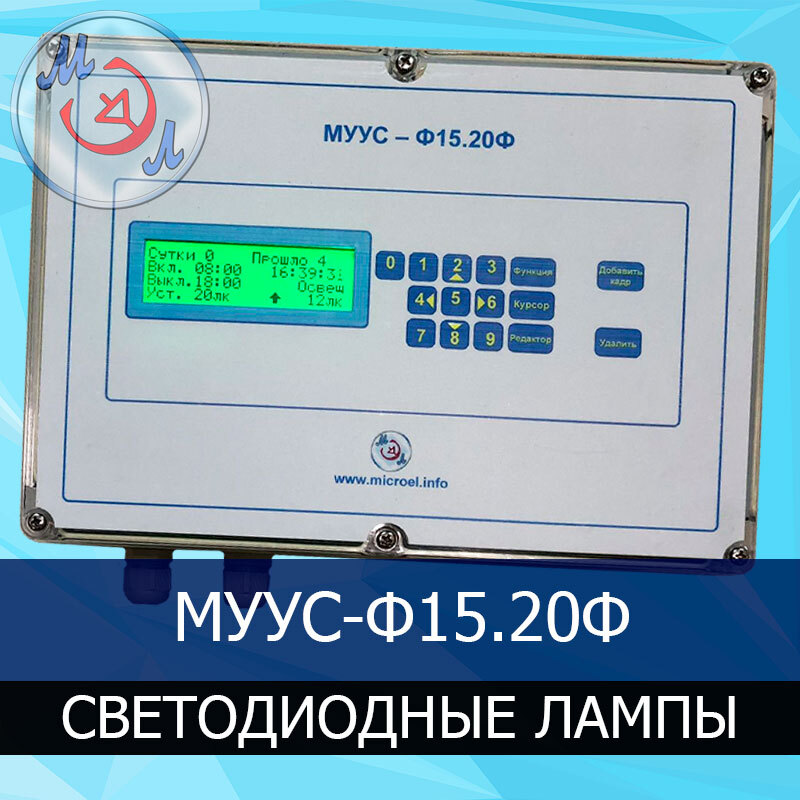

Блок управления светодиодным освещением МУУС-Ф15.20Ф
МУУС-Ф15.20Ф — компактная модификация системы управления освещением, предназначенная для небольших птичников, курятников и фермерских хозяйств. Таймер для управления освещением курятника.

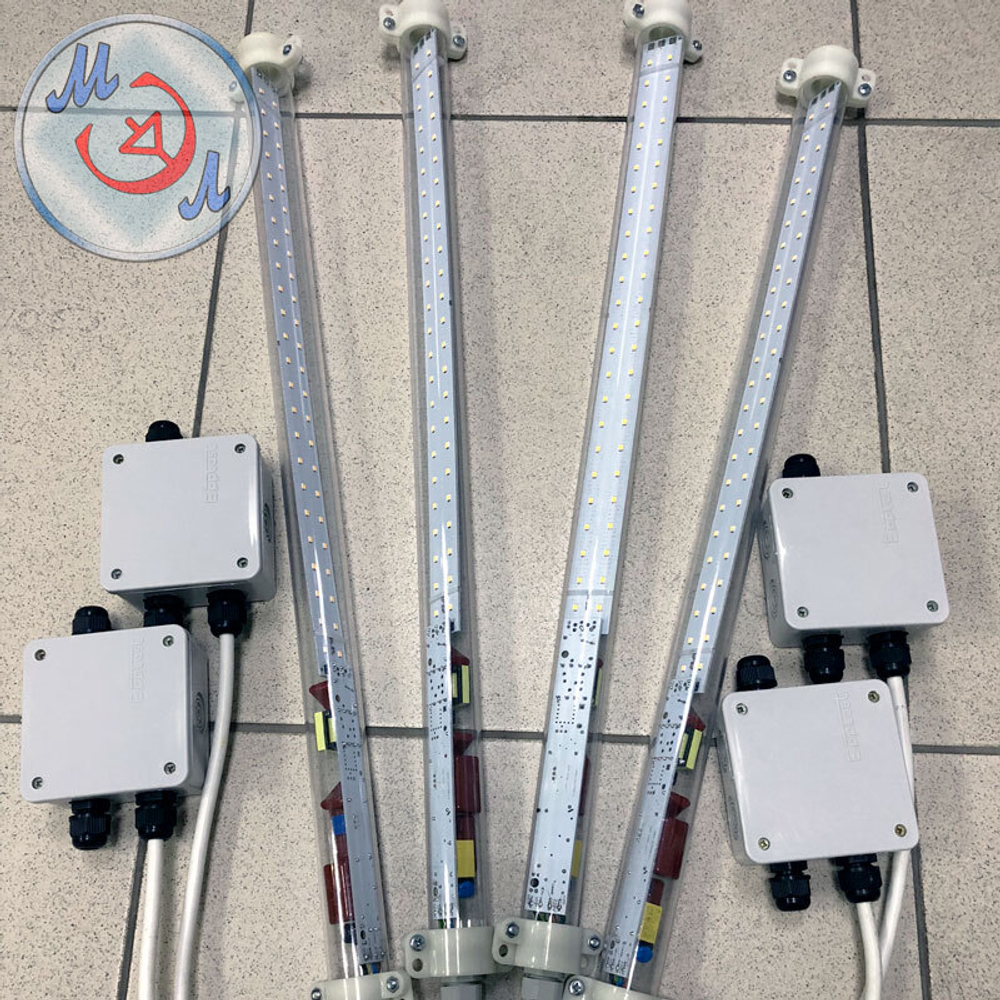

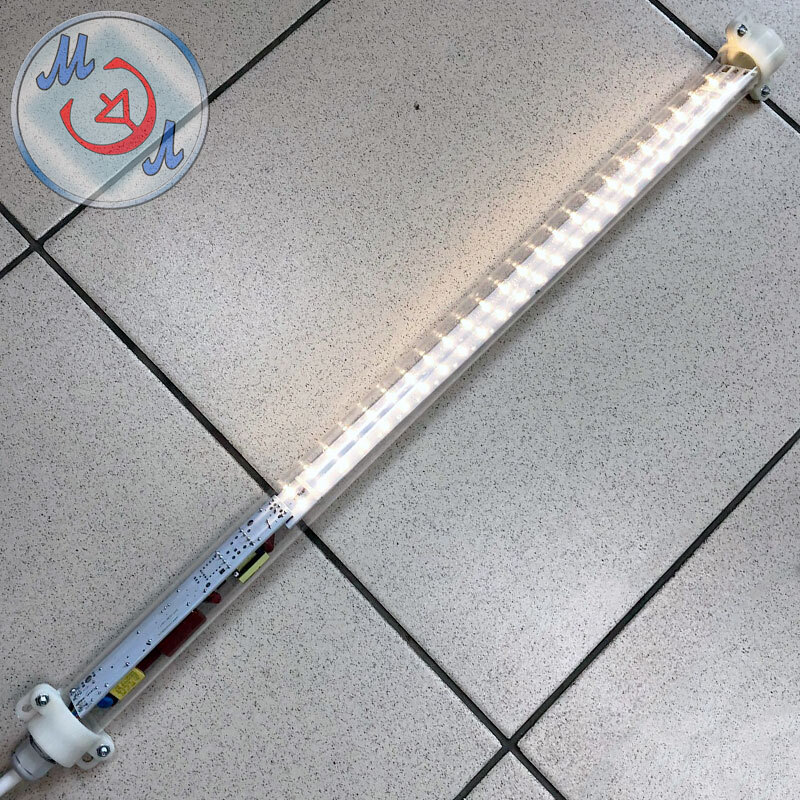

Блок применяется совместно с диммируемыми светодиодными лампами МЭЛ-СД-T8-10-IP65 и позволяет автоматически изменять уровень освещения по заданной программе.
В процессе выполнения программы МУУС-Ф15.20Ф обеспечивает плавное увеличение яркости, поддержание установленного уровня освещения, плавное снижение яркости и полное выключение ламп.
Работа программы привязана к текущему времени и дате начала её исполнения.
Программируемое управление по времени позволяет использовать МУУС-Ф15.20Ф как автоматический таймер освещения с функциями диммирования и плавных режимов «рассвет» и «закат».
Функциональные возможности
МУУС-Ф15.20Ф обеспечивает:
- управление диммируемыми светодиодными лампами МЭЛ-СД-T8-10-IP65;
- регулирование яркости светодиодных ламп в диапазоне 0–100 %;
- регулирование освещённости на уровне пола в диапазоне 0–80 лк при высоте подвеса светильников 3 м;
- формирование плавных режимов «рассвет» и «закат»;
- ручной и автоматический режимы управления освещением;
- ввод, отображение и корректировку программы светового режима;
- сохранение световых программ при отключении электропитания;
- стабилизацию установленного уровня освещения при допустимых колебаниях напряжения питающей сети.
Фактический уровень освещённости зависит от количества и расположения ламп, размеров помещения и условий их установки.
Световые программы
В памяти МУУС-Ф15.20Ф можно сформировать световую программу объёмом до 300 кадров.
В зависимости от настройки кадр программы может содержать:
- день с даты начала исполнения программы;
- время начала режима «рассвет»;
- время начала режима «закат»;
- заданный уровень освещённости.
Для одного дня можно задать несколько кадров, что позволяет формировать несколько циклов изменения освещения в течение суток.
Подключаемая нагрузка
Максимальная мощность подключаемой светодиодной нагрузки блока МУУС-Ф15.20Ф — 600 Вт.
При использовании ламп МЭЛ-СД-T8-10-IP65 мощностью 12 Вт к одному блоку можно подключить до 50 ламп.
Отличия МУУС-Ф15.20Ф от промышленной модификации
МУУС-Ф15.20Ф предназначен для небольших объектов и выполнен в более компактном корпусе, чем промышленный шкаф МУУС-Ф15.20.
Приборы используют аналогичный принцип программного управления светодиодным освещением, но отличаются допустимой мощностью подключаемой нагрузки и габаритными размерами.
МУУС-Ф15.20Ф рассчитан на светодиодную нагрузку до 600 Вт и применение в небольших птичниках и фермерских хозяйствах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | МУУС-Ф15.20Ф |
| Назначение | Управление диммируемым светодиодным освещением |
| Совместимые лампы | МЭЛ-СД-T8-10-IP65 |
| Максимальное количество ламп | 50 шт. |
| Диапазон регулирования яркости | 0–100 % |
| Диапазон регулирования освещённости | 0–80 лк на уровне пола при высоте подвеса светильников 3 м |
| Диапазон управляющего сигнала | 0–10 В |
| Максимальная мощность регулируемой нагрузки | 600 Вт |
| Максимальное количество кадров программы | 300 |
| Напряжение питания | 220 В |
| Частота питающей сети | 50 Гц |
| Собственная потребляемая мощность | не более 10 В·А |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность воздуха | 20–80 % |
| Атмосферное давление | 70–106,7 кПа |
| Габаритные размеры | 230 × 170 × 90 мм |
| Масса | 1,5 кг |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Скачать
Руководство пользователя МУУС-Ф15.20Ф в формате PDF.
Для МУУС-Ф15.20Ф и промышленной модификации МУУС-Ф15.20 используется общее руководство по эксплуатации. Приборы отличаются допустимой мощностью подключаемой нагрузки и габаритными размерами.
