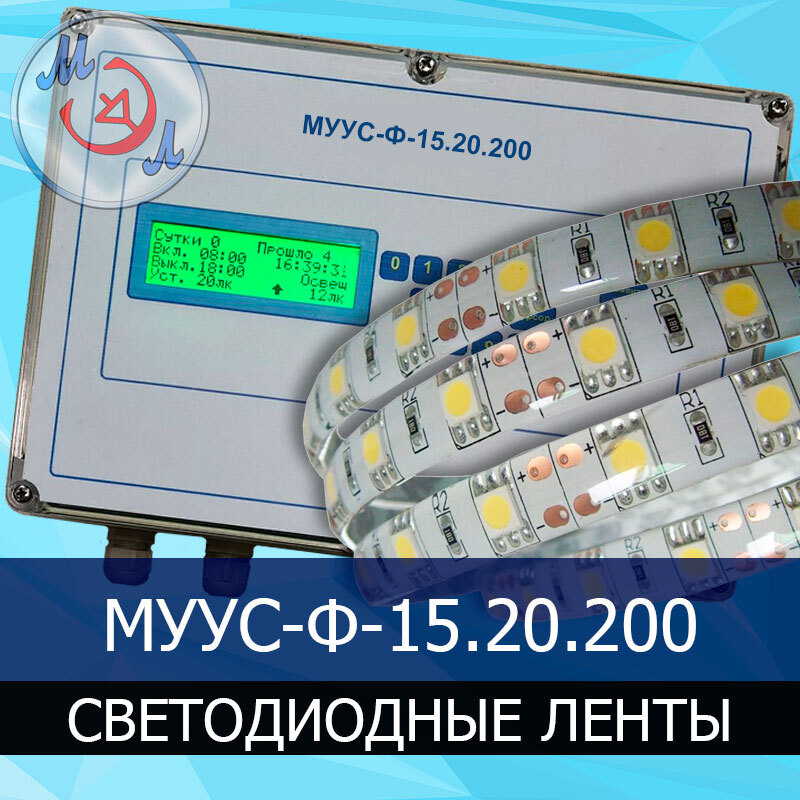

Блок управления светодиодными лентами МУУС-Ф15.20.200
МУУС-Ф15.20.200 предназначен для автоматизации освещения небольших птичников, курятников, голубятен и животноводческих помещений с использованием диммируемых светодиодных лент напряжением 24 В.
Блок позволяет управлять яркостью подключённых LED-лент в ручном и автоматическом режимах и выполнять заданные световые программы.
В процессе выполнения программы МУУС-Ф15.20.200 обеспечивает плавное увеличение яркости, поддержание установленного уровня освещения, плавное снижение яркости и полное выключение светодиодных лент.
Работа программы привязана к текущему времени и дате начала её исполнения.
Область применения
МУУС-Ф15.20.200 может применяться для управления светодиодным освещением:
- небольших птичников и курятников;
- голубятен;
- животноводческих ферм и помещений;
- других сельскохозяйственных объектов, где используются диммируемые светодиодные ленты напряжением 24 В.
Функциональные возможности
МУУС-Ф15.20.200 обеспечивает:
- управление диммируемыми светодиодными лентами с номинальным напряжением 24 В;
- регулирование яркости светодиодных лент в диапазоне 0–100 %;
- формирование плавных режимов «рассвет» и «закат»;
- ручной и автоматический режимы управления освещением;
- ввод, отображение и корректировку программы светового режима;
- сохранение световых программ при отключении электропитания;
- стабилизацию установленного уровня освещения при допустимых колебаниях напряжения питающей сети.
Фактический уровень освещённости зависит от мощности, количества и расположения светодиодных лент, размеров помещения и условий их монтажа.
Световые программы
Контроллер МУУС-Ф15.20.200 позволяет сформировать программу освещения объёмом до 300 кадров.
В зависимости от настройки кадр программы может содержать:
- день с даты начала исполнения программы;
- время начала режима «рассвет»;
- время начала режима «закат»;
- заданный уровень освещённости.
Для одного дня можно задать несколько кадров, что позволяет формировать несколько циклов изменения освещения в течение суток.
Подключаемая нагрузка
Максимальная мощность подключаемой светодиодной нагрузки блока МУУС-Ф15.20.200 — 200 Вт.
Блок предназначен для работы со светодиодными лентами с номинальным напряжением 24 В.
При подборе светодиодной ленты необходимо учитывать её удельную мощность на метр и не превышать максимально допустимую суммарную нагрузку блока.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | МУУС-Ф15.20.200 |
| Назначение | Управление диммируемыми светодиодными лентами |
| Тип подключаемой нагрузки | Светодиодная лента |
| Номинальное напряжение светодиодной ленты | 24 В |
| Диапазон регулирования яркости | 0–100 % |
| Максимальная мощность регулируемой нагрузки | 200 Вт |
| Максимальное количество кадров программы | 300 |
| Напряжение питания блока | 220 В |
| Частота питающей сети | 50 Гц |
| Собственная потребляемая мощность | не более 10 В·А |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность воздуха | 20–80 % |
| Атмосферное давление | 70–106,7 кПа |
| Габаритные размеры | 230 × 170 × 90 мм |
| Масса | 1,5 кг |
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Скачать
Руководство пользователя МУУС-Ф15.20.200 в формате PDF.
Для МУУС-Ф15.20, МУУС-Ф15.20Ф и МУУС-Ф15.20.200 используется общее руководство по эксплуатации.
При подключении оборудования необходимо использовать электрическую схему, соответствующую конкретной модификации прибора и типу подключаемой нагрузки.
