Пульт управления П-УПР-МЭЛ
П-УПР-МЭЛ предназначен для ручного управления основными функциями промышленного инкубатора или термокамеры.
Пульт устанавливается на передней части инкубационной или термостатной камеры, над дверью, и используется совместно с автоматикой «Микроэл».
Пульт позволяет включать и отключать оборудование, управлять внутренним освещением и аварийным звуковым сигналом. В исполнении для предварительных и универсальных инкубаторов дополнительно предусмотрено управление механизмом поворота инкубационных лотков.
Пульт П-УПР-МЭЛ входит в состав комплекта жгутов ЖГ-ИУП-45, но также продаётся отдельно. Это позволяет заменить вышедший из строя штатный пульт без приобретения нового комплекта электропроводки.
Назначение
Пульт П-УПР-МЭЛ используется для:
- включения и отключения питания оборудования;
- управления внутренним освещением камеры;
- управления работой аварийного звукового сигнала;
- световой индикации аварийного состояния;
- выбора автоматического или ручного режима поворота лотков — для предварительных и универсальных инкубаторов;
- ручного управления положением механизма поворота лотков — для предварительных и универсальных инкубаторов.
Исполнения пульта
П-УПР-МЭЛ выпускается в двух исполнениях:
- для предварительных и универсальных инкубаторов — с органами управления механизмом поворота лотков;
- для выводных инкубаторов и термокамер — без органов управления поворотом.
При заказе необходимо выбрать исполнение пульта в соответствии с типом оборудования.
Пульт для предварительных и универсальных инкубаторов
На корпусе расположены:
- переключатель «СЕТЬ» — включение и отключение питания инкубатора;
- переключатель «СВЕТ» — управление внутренним освещением и аварийным звуковым сигналом;
- переключатель режима управления поворотом лотков «Авто / Руч» — выбор автоматического или ручного режима управления механизмом поворота;
- переключатель ручного управления поворотом лотков — ручное перемещение механизма поворота в левое, горизонтальное или правое положение;
- индикатор аварии — световая индикация аварийного состояния.
В автоматическом режиме поворотом лотков управляет автоматика инкубатора. В ручном режиме оператор может самостоятельно изменить положение механизма поворота при помощи переключателя на пульте.

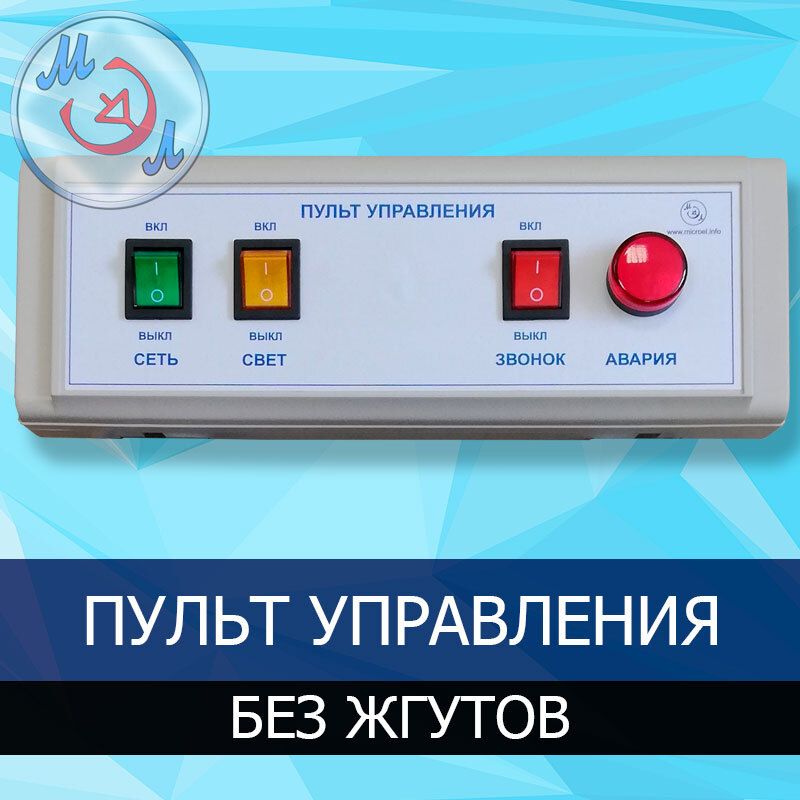

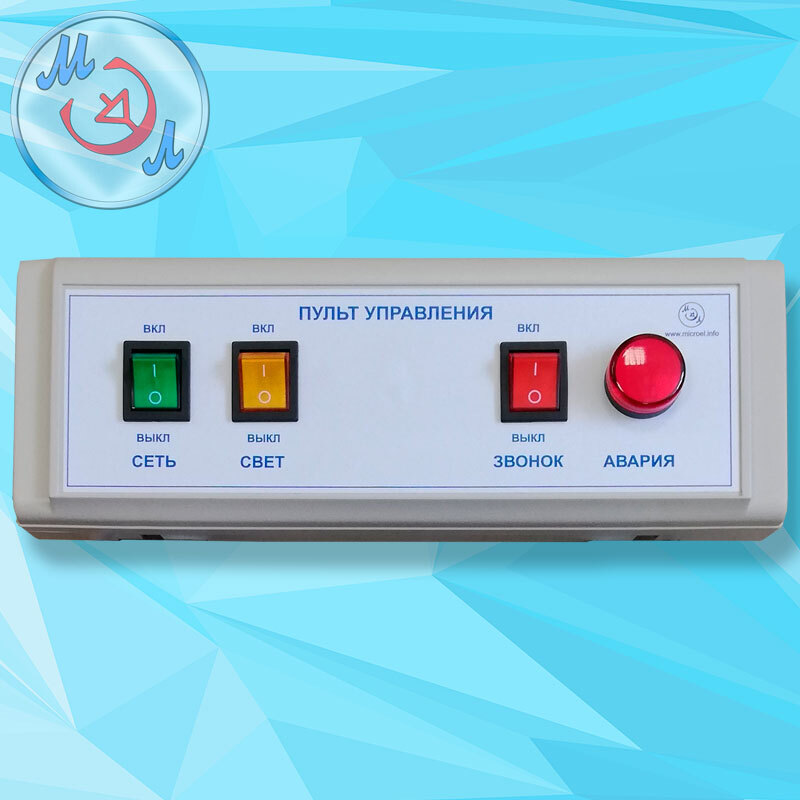

Пульт для выводных инкубаторов и термокамер
На корпусе расположены:
- переключатель «СЕТЬ» — включение и отключение питания оборудования;
- переключатель «СВЕТ» — управление внутренним освещением и аварийным звуковым сигналом;
- индикатор аварии — световая индикация аварийного состояния.
Переключатели управления поворотом отсутствуют, поскольку в выводных инкубаторах и термокамерах механизм автоматического поворота лотков не используется.
Переключатель «СВЕТ»
Переключатель «СВЕТ» одновременно управляет внутренним освещением камеры и работой аварийного звукового сигнала:
- «Вкл.» — освещение включено, аварийный звуковой сигнал отключён;
- «Выкл.» — освещение выключено, работа аварийного звукового сигнала разрешена.
Поэтому при штатной эксплуатации переключатель «СВЕТ» следует учитывать не только как управление освещением, но и как элемент системы аварийной сигнализации.
Совместимость
Пульт П-УПР-МЭЛ штатно применяется в инкубаторах и термокамерах производства «Микроэл», использующих данный тип пульта управления.
Также П-УПР-МЭЛ применяется при ремонте и модернизации систем управления промышленных инкубаторов:
- ИУП-Ф-45;
- ИУВ-Ф-15;
- Универсал-55.
Пульт может использоваться в модернизированных инкубаторах других производителей, переоборудованных для работы с автоматикой и блоками управления БМИ производства «Микроэл».
Перед заказом для инкубатора стороннего производителя рекомендуется уточнить модель оборудования и установленного блока управления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры | 300×110×80 мм |
| Масса | 0,5 кг |
| Количество исполнений | 2 |
| Исполнение 1 | Для предварительных и универсальных инкубаторов |
| Исполнение 2 | Для выводных инкубаторов и термокамер |
| Место установки | На передней части камеры, над дверью |
Что необходимо указать при заказе
Для правильного подбора пульта необходимо указать требуемое исполнение:
- для предварительного или универсального инкубатора — с переключателями управления механизмом поворота лотков;
- для выводного инкубатора или термокамеры — без переключателей управления поворотом.
При заказе пульта для модернизированного инкубатора стороннего производителя рекомендуется дополнительно сообщить модель инкубатора и установленного блока управления БМИ.
Гарантии изготовителя
Гарантийный срок эксплуатации — 12 месяцев.
Доставка
Доставка пультов управления П-УПР-МЭЛ для инкубаторов и термокамер осуществляется транспортными компаниями из г. Невинномысска по всей России.
